C680K/C680K-B/C680K M Nuevo torno de cama inclinada para corte pesado
Adopta un diseño integrado de lecho de riel alto y bajo y adopta una estructura de múltiples cavidades de paredes gruesas, múltiples y múltiples para garantizar capacidades de corte pesadas.
La cama está fundida con arena de resina de alta calidad, que tiene buena rigidez, buena resistencia a los choques y eliminación de chips lisos. El cojinete del eje principal adopta un diseño combinado emparejado de rodamientos de rodillos cilíndricos cortos de doble fila y rodamientos de bolas de contacto angulares bidireccionales de empuje. El engranaje de tres velocidades en la caja del motor del servo principal se da cuenta de que la velocidad sin paso cambia dentro del engranaje, logrando un alto par y alta rigidez, asegurando una precisión a largo plazo en un corte pesado. Estabilizar. El huso se puede equipar opcionalmente con huso eléctrico servo sincrónico, que tiene alta par, alta velocidad y salida estable. El rodamiento de la caja del husillo adopta los rodamientos de rodillos cilíndricos de doble fila y los rodamientos de contacto angular de empuje bidireccional, que tienen alta rigidez.
1, los servomotores del eje x/z están conectados directamente al tornillo de bola de precisión a través de acoplamientos flexibles, y los tornillos se fijan en ambos extremos. La rigidez de la base de montaje se mejora para minimizar la deformación del tornillo causada por posicionamiento frecuente y de alta velocidad o corte pesado. Un par de cojinetes de precisión de contacto angular de 60 ° se utilizan para alta velocidad y precisión
2, las guías lineales, fabricadas en Taiwán, utilizan los rieles deslizantes de tipo rodillo, ofreciendo, rigidez comparable a las guías de endurecimiento mientras se conservan las ventajas de alta velocidad de las guías lineales. Incluso durante el mecanizado de alta velocidad, la máquina herramienta mantiene una precisión constante y una calidad de superficie superior
3, el torno adopta una estructura de lecho integral, que aún puede mantener la estabilidad de la precisión de la máquina herramienta durante el corte pesado.
4, la presión hidráulica se ajusta a través de las perillas del panel con la pantalla del dial, asegurando un funcionamiento seguro y conveniente.
Piezas de la máquina del torno principal

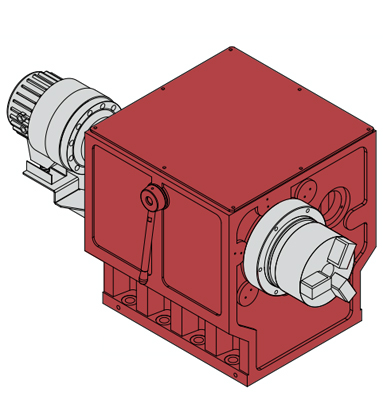

Huso
El ensamblaje del husillo integra rodamientos de rodillos cilíndricos cortos de doble fila con rodamientos de bolas de empuje bidireccionales. Impulsado por un servomotor principal con un cambio de engranaje de 3 rango con regulación de velocidad sin pasos dentro de cada rango, garantiza una alta producción de par, rigidez excepcional y precisión sostenida para operaciones de corte de servicio pesado. Potencia del husillo: 11kw Agujero de cón de husillo: ф86 mm

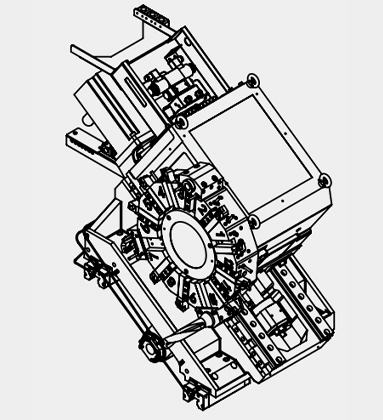

Servo torreta integrado
La base del motor integrado y la placa deslizante se combinan con una torreta integrada. Tiene buena resistencia, reduce el error de precisión del ensamblaje y garantiza la precisión de la máquina herramienta. Viajamiento del eje x/z: 290/600 mm Velocidad rápida del eje X/Z: 25/25m/min
Nuevo torno de cama inclinada C680K Característica:
Adopta el lecho de la máquina de 35 °, con la herramienta Hidráulica Servo 12 después de la torreta, hidráulico a través del encedido, sin contraportada, adecuado para el procesamiento de la pieza de trabajo de la placa de corte pesado.
Estándar
Opcional
1. Sistema de control avanzado de Siemens 808d
1. Sistema de control Fanuc 0i-TF Plus
2. A2-8
2. Siemens 828D Control Basic System
3. Huso de servo
3. Syntec 22TB Control System
4. Hidráulico a través de Chuck 10 pulgada
4. GSK 988TA Absolute ControlSystem
5. Hidráulica Servo 12 Herramienta post Torreta
5. Huso incorporado
6. Guía rolerlineal
6. Huso de engranajes
7. Sin contraproducción
7. 12 Torreta de herramientas posterior a la publicación (BMT65)
8. Reneishaw Auto Tool Setter
9. Alimentador de barra automática
10. Skimmer de petróleo
11. Conseyor de chips
C680K-B BED SLANT ESPECIFICACIÓN
Configuración
C680K-B
Capacidad de mecanizado
Swing máximo sobre la cama
φ/mm
680
Balance máximo sobre la diapositiva
φ/mm
320
Longitud máxima de mecanizado
mm
500
Diámetro máximo de mecanizado
φ/mm
500
Diámetro máximo de la barra
φ/mm
74
90
Servo Huso
Tipo de cabeza del husillo
GB59001
A2-8
Agujero del huso
φ/mm
86
102
Rango de velocidad del husillo
r/min
50-2000
Modo de cambio de husillo
Servo
Torque con clasificación de huso
Nuevo Méjico
220
Potencia del motor principal
KW
15
Tipo de chuck
Hidráulico a través de Chuck
Tamaño de Chuck
pulgada
10 "
Tasa de alimentación
Velocidad rápida de transverso en el eje x
m/min
25
Velocidad rápida de transverso en el eje z
m/min
25
Servo Motor Torque en el eje X
Nuevo Méjico
18
Servo Motor Torque en el eje z
Nuevo Méjico
18
Viajes del eje X
mm
290
Viajes del eje z
mm
600
Tipo de vía guía
Guía lineal de rodillo
Torreta
Tipo de torreta
Hidráulica Servo 12 Herramienta post Torreta
Tamaño de herramienta
mm
25 × 25/φ40
Fuente de energía
Potencia nominal total
Kva
23
Corriente total calificada
A
45
Dimensión
Peso de la máquina
kg
3500
Dimensión de la máquina
L*w*h (mm)
2490 × 1800 × 1900
Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.
Interferograma de herramientas
C680K SLANT CAMA ESPECIFICACIÓN
Configuración
C680K-B
C680K
Capacidad de mecanizado
Swing máximo sobre la cama
φ/mm
680
680
Balance máximo sobre la diapositiva
φ/mm
320
320
Longitud máxima de mecanizado
mm
500
500
Diámetro máximo de mecanizado
φ/mm
500
500
Diámetro máximo de la barra
φ/mm
74
74
Spindle
Tipo de cabeza del husillo
GB59001
A2-8
A2-8
Agujero del huso
φ/mm
86
86
Rango de velocidad del husillo
r/min
30-4000
10-300; 300-700; 700-1000
Modo de cambio de husillo
Eje incorporado
Engranaje
Torque con clasificación de huso
Nuevo Méjico
220
2200
Potencia del motor principal
KW
26.5
15
Tipo de chuck
Hidráulico a través de Chuck
Hidráulico a través de Chuck
Tamaño de Chuck
pulgada
10 "
10 "
Tasa de alimentación
Velocidad rápida de transverso en el eje x
m/min
25
25
Velocidad rápida de transverso en el eje z
m/min
25
25
Servo Motor Torque en el eje X
Nuevo Méjico
18
18
Servo Motor Torque en el eje z
Nuevo Méjico
18
18
Viajes del eje X
mm
290
290
Viajes del eje z
mm
600
600
Tipo de vía guía
Guía lineal de rodillo
Guía lineal de rodillo
Torreta
Tipo de torreta
Hidráulica Servo 12 Herramienta post Torreta
Hidráulica Servo 12 Herramienta post Torreta
Tamaño de herramienta
mm
25 × 25/φ40
25 × 25/φ40
Fuente de energía
Potencia nominal total
Kva
23
23
Corriente total calificada
A
45
45
Dimensión
Peso de la máquina
kg
3500
3500
Dimensión de la máquina
L*w*h (mm)
2490 × 1800 × 1900
2490 × 1800 × 1900
Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.
Interferograma de herramientas
C680K-M ESPECIFICACIÓN DEL TORNO DEL CAMA
Configuración
C680K-M
C680K-M
Capacidad de mecanizado
Swing máximo sobre la cama
φ/mm
680
680
Balance máximo sobre la diapositiva
φ/mm
320
320
Longitud máxima de mecanizado
mm
420
420
Diámetro máximo de mecanizado
φ/mm
500
500
Diámetro máximo de la barra
φ/mm
74
90
74
Spindle
Tipo de cabeza del husillo
GB59001
A2-8
A2-8
Agujero del huso
φ/mm
86
102
86
Rango de velocidad del husillo
r/min
50-2000
30-4000
Modo de cambio de husillo
Servo
Eje incorporado
Torque con clasificación de huso
Nuevo Méjico
220
220
Potencia del motor principal
KW
15
26.5
Tipo de chuck
Hidráulico a través de Chuck
Hidráulico a través de Chuck
Tamaño de Chuck
pulgada
10 "
10 "
Tasa de alimentación
Velocidad rápida de transverso en el eje x
m/min
25
25
Velocidad rápida de transverso en el eje z
m/min
25
25
Servo Motor Torque en el eje X
Nuevo Méjico
18
18
Servo Motor Torque en el eje z
Nuevo Méjico
18
18
Viajes del eje X
mm
290
290
Viajes del eje z
mm
550
550
Tipo de vía guía
Guía lineal de rodillo
Guía lineal de rodillo
Torreta
Tipo de torreta
12 Torreta de herramientas de poste impulsada (BMT65)
12 Torreta de herramientas de poste impulsada (BMT65)
Tamaño de herramienta
mm
25 × 25/φ40/ER40
25 × 25/φ40/ER40
Fuente de energía
Potencia nominal total
Kva
23
23
Corriente total calificada
A
45
45
Dimensión
Peso de la máquina
kg
3500
3500
Dimensión de la máquina
L*w*h (mm)
2490 × 1800 × 1900
2490 × 1800 × 1900
Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.
