Tibro de inclinación CNC T55/T55L/T55M con alta precisión

Taizhou Eastern CNC Technology Co., Ltd. Inicio / Productos / Torno de bancada inclinada CNC / Tibro de inclinación CNC T55/T55L/T55M con alta precisión

Tibro de inclinación CNC T55/T55L/T55M con alta precisión

El torno de lecho inclinado CNC T55/T55L/T55M puede completar automáticamente el corte de superficies cilíndricas internas y externas, superficies cónicas, superficies de arco, caras finales, grooving, achiflación y otros procesos para varias partes de eje y disco, y puede girar de hilos rectos métricos, roscas finales, hilos rectos de pulgadas y hilos rectos taperados, etc., etc., etc., etc., etc., etc., etc., etc., etc.

Diámetro máximo de mecanizado: 300 mm

Longitud máxima de mecanizado: 370 mm

Tamaño de Chuck: de 8 "pulgadas

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

Serie T55 CNC Slant Tornhe Introducción

Adopta una torreta hidráulica hidráulica de alta rigidez, optimiza la compensación a través del sistema servo y coopera con el servo eje para lograr el enlace de múltiples eje. Puede completar funciones como posicionamiento del husillo, tapping rígido y fresado de superficie curvada, lo que enriquece enormemente las funciones de la máquina herramienta y mejora el rendimiento de la máquina herramienta. Adaptable para satisfacer las necesidades de procesamiento de varios tipos de piezas.


1. La servo torreta integrada es compacta y de manera confiable.
2. La guía de la cama adopta un diseño de riel alto y bajo y está fundido integralmente con arena de resina. Con múltiples procesos de envejecimiento y tratamiento térmico, la máquina puede mantener una precisión y rigidez óptimas durante mucho tiempo.
3. El monitoreo y ajuste hidráulico se pueden operar fácilmente usando perillas en el panel frontal.
4. La máquina ergonómica adopta un diseño interno de 30 °, lo que hace que la pieza de trabajo sea más cercana al cuerpo humano y facilita la descarga de chips (descarga de chips trasero o lateral según sea necesario).

Descripción de las características estructurales básicas de la máquina herramienta de torno

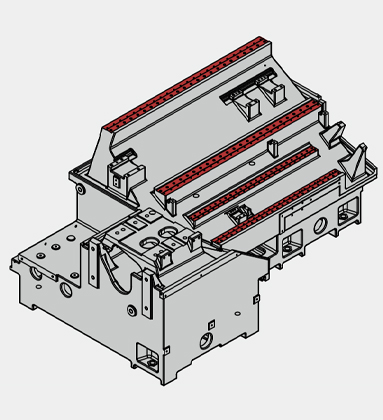

1, cama

El lecho adopta un diseño integrado de lecho de riel de alta baja baja, con una estructura de múltiples cavidades de paredes gruesas y múltiples para garantizar capacidades de corte pesadas. La cama está fundida con arena de resina de alta calidad, con buena rigidez, buena resistencia a los choques y eliminación de chips lisos.

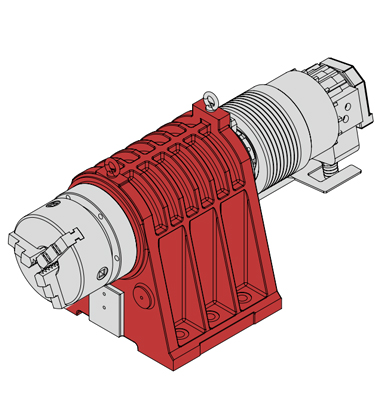

2, caja del huso

Los cojinetes del husillo están diseñados con una combinación de rodamientos de rodillos cilíndricos cortos de doble fila y rodamientos de bolas de contacto angulares de empuje de doble dirección. El motor principal del servo presenta una variación de velocidad sin pasos, logrando un alto par y alta rigidez, asegurando la estabilidad de precisión a largo plazo durante el corte pesado.

3, sistema de alimentación

Los servomotores del eje X y Z están directamente conectados al tornillo de bola de precisión a través de acoplamientos elásticos, con alta precisión. Los dos extremos del tornillo son fijos, lo que mejora la rigidez de soporte del asiento de soporte, minimiza la distorsión del tornillo causada por el posicionamiento frecuente de alta velocidad y el corte pesado, y los cojinetes usan pares de contacto angular de 60 grados de rodamientos de precisión para tornillos, con alta velocidad y alta precisión.

4, diapositiva

La transmisión adopta guías de rodadura lineal importadas de Taiwán para cumplir con los requisitos de alta velocidad y alta eficiencia, reducir la resistencia a la fricción y la deformación del aumento de la temperatura, mejorar la precisión del procesamiento y garantizar la estabilidad a largo plazo de reducir la precisión del procesamiento.

5, Torreta

La máquina está equipada con una torreta servo herramienta hidráulica de alta rigidez, que, a través de la optimización y compensación del servo sistema, funciona en conjunto con el huso del servo para lograr la interpolación múltiple de eje. Esto permite funciones como el posicionamiento del huso, el tapping rígido y el fresado de la superficie, mejorando significativamente la funcionalidad y adaptabilidad de la máquina herramienta, cumpliendo así con los requisitos de procesamiento de varias partes.

6, sistema hidráulico

Además del control del programa, la sujeción, la aflojamiento y la extensión telescópica del chuck hidráulico y la manga del contrapalaje se pueden controlar por pie, lo cual es conveniente y rápido. El ajuste de presión hidráulica adopta la operación giratoria de tipo panel, la pantalla del dial, el ajuste seguro y conveniente.

7, dispositivo de lubricación

La máquina herramienta adopta un sistema de lubricación centralizado automático, con un suministro de aceite cronometrado y cuantitativo. El distribuidor de aceite ajusta la presión del suministro de aceite de acuerdo con los requisitos de presión de diferentes piezas de lubricación para garantizar que las piezas de lubricación (como los rieles de guía, inserciones, tornillos, tuercas y otros pares de fricción) puedan lubricarse por completo, y se establece la función de alarma del sistema de lubricación.

8, sistema de enfriamiento

El torno de CNC de lecho inclinado adopta la protección de la riel de guía completa, y la caja de enfriamiento y el transportador de chips se separan de la máquina principal para garantizar que la precisión de la máquina herramienta no se vea afectada por el corte térmico.

9, sistema eléctrico

El gabinete de unidad eléctrica de la máquina herramienta tiene un buen rendimiento de sellado y está equipado con un aire acondicionado de gabinete eléctrico para garantizar que el sistema CNC de la máquina herramienta funcione normalmente bajo temperatura y alta temperatura y alta humedad.

10, medidas extremas contra la colisión

Los asientos del rodamiento en las posiciones de viaje extremas de las direcciones positivas y negativas del eje están equipados con dispositivos anti-colisión de tampón de goma para proporcionar la protección final para el par de tornillos de bola de doble tuerca de la colisión de pérdida en condiciones anormales.

11, Protección de seguridad

Diseño interno de chapa interno totalmente protegido y diseño de chapa exterior totalmente cerrado. La máquina herramienta no se deforma ni vibra cuando se trabaja. El riel de la guía de protección interna, la varilla del tornillo, la tuerca y el rodamiento están hechos de cubierta telescópica de acero inoxidable. Es conveniente eliminar las patatas fritas y limpiar las chips de la máquina.

Principal A partes de CNC Máquina de torno de inclinación

Cabezal


Se realizan mejoras en el conducto de aire de disipación de calor y el disipador de calor del cabezal del huso, reduciendo el aumento de la temperatura de la caja del huso en un 15%.
Velocidad del husillo: 3000 rpm
Potencia del husillo: 11 kw
Orificio cónico del husillo: φ62 mm

Guía de la cama


La guía del lecho adopta la estructura ferroviaria de 30 ° de alta baja utilizada en las máquinas herramientas de estilo japonés, asegurando la rigidez, la precisión y la estabilidad de la máquina durante la reducción pesada.
operaciones. La unidad de carga y descarga automatizada (opcional) está integrada con la máquina, reduciendo significativamente el espacio del piso.
Viajamiento del eje x/z: 190/400 mm
Velocidad rápida del eje x/z

CNC Funciones de la serie T55 de la máquina de torno de inclinación

Adopta el lecho de la máquina de 30 °, alta rigidez con la herramienta Hidráulica Servo 10 post Torreta, con servo eje, hidráulico a través del estiramiento y el contrapesado hidráulico, adecuado para el eje de corte pesado y el procesamiento de la pieza de trabajo de la placa.

Estándar

Opcional

1. Sistema de control avanzado de Siemens 808d

1. Sistema de control Fanuc 0i-TF Plus

2. A2-6

2. Sistema de control básico de Siemens 828D

3. Huso de servo

3. Sistema de control absoluto GSK 988TA

4. Hidráulico a través de Chuck 8 pulgada

4. Reneishaw Auto Tool Setter

5. Hidráulica Servo 10 Herramienta post Torreta

5. 12 Torreta de herramienta de poste conducido (BMt55)

6. Atropsión de la cola hidráulica

6. Alimentador de barras automotrices

7. Guía lineal de rodillo

7. Skimmer de petróleo

8. Conseyor de chips

T55 CNC Especificación de torno de inclinación

Configuración T55
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 580
Balance máximo sobre la diapositiva φ/mm 300
Longitud máxima de mecanizado mm 370
Diámetro máximo de mecanizado φ/mm 300
Diámetro máximo de la barra φ/mm 50
Huso de servo Tipo de cabeza del husillo GB59001 A2-6
Agujero del huso φ/mm 62
Rango de velocidad del husillo r/min 50-3000
Torque de salida del husillo Nuevo Méjico 70
Potencia del motor principal KW 11
Tipo de chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 8 "
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 30
Velocidad rápida de transverso en el eje z m/min 30
Servo Motor Torque en el eje X Nuevo Méjico 15
Servo Motor Torque en el eje z Nuevo Méjico 15
Viajes del eje X mm 190
Viajes del eje z mm 400
Tipo de vía guía Guía lineal de rodillo
Torreta Tipo de torreta Hidráulica Servo 10 Herramienta post Torreta
Tamaño de herramienta mm 25 × 25/φ32 (φ40 como opcional)
Contragolimiento Tipo de atalde Hidráulico
Viaje en la cola mm 320
Diámetro de la manga del atalde φ/mm 74
Conpario interno de la manga del contrapalaje Mt5
Fuente de energía Potencia nominal total Kva 21
Corriente total calificada A 45
Dimensión Peso de la máquina kg 3700
Dimensión de la máquina L*w*h (mm) 2570 × 1820 × 1920

Tenga en cuenta que puede haber ligeras diferencias en apariencia y parámetro dependiendo de sus opciones.

Interferograma de herramientas

T55L CNC Especificación de la máquina de torno de inclinación

Configuración T55L
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 580
Balance máximo sobre la diapositiva φ/mm 300
Longitud máxima de mecanizado mm 570
Diámetro máximo de mecanizado φ/mm 300
Diámetro máximo de la barra φ/mm 50
Huso de servo Tipo de cabeza del husillo GB59001 A2-6
Agujero del huso φ/mm 62
Rango de velocidad del husillo r/min 50-3000
Torque de salida del husillo Nuevo Méjico 70
Potencia del motor principal KW 11
Tipo de chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 8 "
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 30
Velocidad rápida de transverso en el eje z m/min 30
Servo Motor Torque en el eje X Nuevo Méjico 15
Servo Motor Torque en el eje z Nuevo Méjico 15
Viajes del eje X mm 190
Viajes del eje z mm 600
Tipo de vía guía Guía lineal de rodillo
Torreta Tipo de torreta Hidráulica Servo 10 Herramienta post Torreta
Tamaño de herramienta mm 25 × 25/φ32 (φ40 como opcional)
Contragolimiento Tipo de atalde Hidráulico
Viaje en la cola mm 520
Diámetro de la manga del atalde φ/mm 74
Conpario interno de la manga del contrapalaje Mt5
Fuente de energía Potencia nominal total Kva 21
Corriente total calificada A 45
Dimensión Peso de la máquina kg 4000
Dimensión de la máquina L*w*h (mm) 2770 × 1820 × 1920

Tenga en cuenta que puede haber ligeras diferencias en apariencia y parámetro dependiendo de sus opciones.

Interferograma de herramientas

T55m CNC Especificación de torno de inclinación

Configuración T55m
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 580
Balance máximo sobre la diapositiva φ/mm 300
Longitud máxima de mecanizado mm 320 520
Diámetro máximo de mecanizado φ/mm 300
Diámetro máximo de la barra φ/mm 50
Servo Spindle Tipo de cabeza del husillo GB59001 A2-6
Agujero del huso φ/mm 62
Rango de velocidad del husillo r/min 50-3000
Torque de salida del husillo Nuevo Méjico 70
Potencia del motor principal KW 11
Tipo de chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 8 "
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 30
Velocidad rápida de transverso en el eje z m/min 30
Servo Motor Torque en el eje X Nuevo Méjico 15
Servo Motor Torque en el eje z Nuevo Méjico 15
Viajes del eje X mm 190 190
Viajes del eje z mm 350 550
Tipo de vía guía Guía lineal de rodillo
Torreta Tipo de torreta 12 Torreta de herramientas de publicación de post (BMT55)
Tamaño de herramienta mm 25 × 25/φ40/ER32
Contragolimiento Tipo de atalde Hidráulico
Viaje en la cola mm 320 520
Diámetro de la manga del atalde φ/mm 74
Conpario interno de la manga del contrapalaje MT5
Fuente de energía Potencia nominal total Kva 21
Corriente total calificada A 45
Dimensión Peso de la máquina kg 3700 4000
Dimensión de la máquina L*w*h (mm) 2570 × 1820 × 1920 2770 × 1820 × 1920

Tenga en cuenta que puede haber ligeras diferencias en apariencia y parámetro dependiendo de sus opciones.

Interferograma de herramientas

T55 Serie CNC Slant Lathe Application
