CK6150/CK6150-B/CK6150-L cama plana CNC torno

Taizhou Eastern CNC Technology Co., Ltd. Inicio / Productos / Torno de cama plana CNC / CK6150/CK6150-B/CK6150-L cama plana CNC torno

CK6150/CK6150-B/CK6150-L cama plana CNC torno

CK6150/CK6150-B/CK6150-L horizontal CNC Bed plana torno
1. Base de lecho integral, alta rigidez.
2. El huso adopta rodamientos de contacto angular de alta calidad domésticos, con alta velocidad, alta precisión y bajo ruido.
3. Los servomotores del eje X y Z están directamente conectados al tornillo de bola de precisión a través de acoplamientos elásticos, con alta precisión. Ambos extremos del tornillo son fijos, lo que mejora la rigidez de soporte de la base de soporte, permite un posicionamiento frecuente de alta velocidad y elimina los problemas de alambre causados ​​por un corte pesado. La distorsión de la barra se minimiza.
4. El huso adopta la regulación de la velocidad de conversión de frecuencia.
5. La lubricación automática centralizada puede extender la vida útil de la locomotora.
6. El sistema de alimentación es impulsado por un servomotor y el tornillo de bola tiene una alta precisión de transmisión.
7. El torno adopta la protección ferroviaria de la guía completa para garantizar la precisión de la máquina herramienta y extender su vida útil. La cubierta de la máquina herramienta está completamente protegida para evitar que el fluido de corte salga.
8. La configuración de la máquina herramienta utiliza cilindros de aceite de alta calidad domésticos y folletos eléctricos.
9. Tiene las funciones de giro, superficie cilíndrica externa, superficie cónica, superficie de arco, ranura y procesamiento de hilos.

Diámetro máximo de mecanizado: 500 mm

Longitud máxima de mecanizado: 1000 mm

Tamaño de Chuck: 10 "pulgada

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

1. La máquina es una versión optimizada del CK6150 tradicional y presenta alta precisión, velocidad y rigidez. Es ergonómico y fácil de usar. Se proporciona protección integral para mantener el medio ambiente limpio y ordenado.
2. El lecho está fundido integralmente utilizando el proceso de arena de resina. Después de múltiples procesos de tratamiento térmico, como el envejecimiento y el enfriamiento de alta frecuencia, la forma guía especialmente ampliada puede mantener una precisión de mecanizado óptima durante mucho tiempo.
3. La máquina herramienta presenta tornillos de bola de alta precisión y rodamientos de bolas de contacto angular conectados al servomotor a través de un acoplamiento flexible dedicado, que permite una alta precisión de transmisión y una larga vida útil.
4. El motor del huso de servo puede lograr un cambio de velocidad sin paso en el engranaje del husillo para mecanizar diferentes piezas de trabajo, optimizando así la capacidad de mecanizado y el rendimiento de corte.

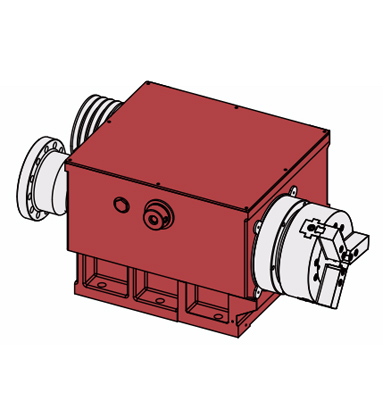

Huso
La caja del husillo combina los rodamientos de rodillos cilíndricos cortos de doble fila y los rodamientos de bolas de empuje bidireccionales. El servomotor principal, emparejado con los tres engranajes dentro de la caja, permite un cambio de velocidad sin pasos dentro de cada engranaje, logrando un alto par, alta rigidez y garantizar la precisión durante el corte pesado a largo plazo.
Potencia del husillo: 7.5kw
Agujero cónico del husillo: ф86 mm

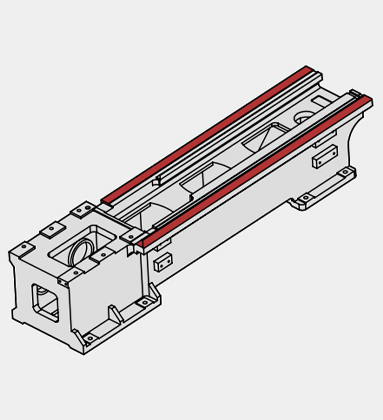

Cama ensanchada
La costilla triangular se ensancha y engrasa. La superficie de contacto del carro aumenta. La rigidez y la resistencia sísmica mejoran considerablemente.
Viajamiento del eje x/z: 310/1050 mm
Velocidad rápida del eje X/Z: 8/10 m/min

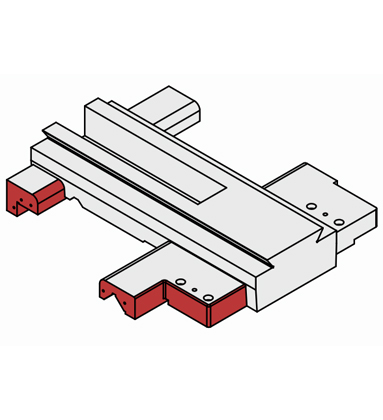

Deslizar
La parte delantera del portaobjetos grandes se amplía y se alarga para mejorar la estabilidad y la rigidez de corte en un 30% y extender en gran medida la vida útil de la máquina.

Característica:

Tornos de cama plana, cambio de engranaje, estándar con chuck manual, torreta eléctrica 4 post, guía dura y contrapalina manual, adecuada para el procesamiento de la pieza de eje largo y la placa de corte pesado.

Opcional con longitud de mecanizado de 1500 mm y 2000 mm.

Estándar

Opcional

1. Sistema de control avanzado de Siemens 808d

1. Sistema de control Fanuc 0i-TF Plus

2. A2-6

2. Sistema de control absoluto GSK 988TA

3. Servo Huso

3. Hidráulico a través de Chuck 8 pulgada

4. Manual Chuck 10 pulgadas

4. Hidráulico Ninguno a través de Chuck 10 pulgada

5. Atropsión de cola manual

5. Atropque hidráulico

6. Electric 4 post torreta

6. Pragati BTP63 Electric 8 Herramienta post Torreta

7. Guía dura

7. Alimentador de barra automática

8. Skimmer de petróleo

Especificación

Configuración CK6150 CK6150-B CK6150-L
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 500 500 500
Balance máximo sobre la diapositiva φ/mm 300 300 290
Máxima longitud de mecanizado mm 500 500 500
Diámetro máximo de mecanizado φ/mm 1000 1000 1500/2000
Spindle Tipo de cabeza del husillo GB59001 A2-8 A2-8 A2-8
Agujero del huso φ/mm 86 86 90
Rango de velocidad del husillo r/min 50-300,300-789,
655-1260
60-2000 45-260,140-800,280-1600
Modo de cambio de husillo Engranaje Seryo Engranaje
Torque con clasificación de huso Nuevo Méjico 600 600 1500rpm → 47.75 nm;
100 rpm → 716 nm
Potencia del motor principal KW 7.5 7.5 7.5
Tipo de chuck Manual Chuck Manual Chuck Manual Chuck
Tamaño de Chuck pulgada 10 10 10
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 8 8 6
Velocidad rápida de transverso en el eje z m/min 10 10 10
Servo Motor Torque en el eje X Nuevo Méjico 5 5 5
Servo Motor Torque en el eje z Nuevo Méjico 7.5 7.5 7.5
Viajes del eje X mm 310 310 290
Viajes del eje z mm 1050 1050 1550/2050
Tipo de vía guía Guía dura Guía dura Guía dura
Torreta Tipo de torreta Torreta eléctrica 4 Torreta eléctrica 4 post Torreta eléctrica 4 post
Tamaño de herramienta mm 25 × 25 25 × 25 25 × 25
Contragolimiento Tipo de atalde Manual Manual Manual
Diámetro de la manga del atalde φ/mm 75 75 75
Viajes de manga de astro mm 120 120 150
Conpario interno de la manga del contrapalaje Mt5 Mt5 Mt5
Fuente de energía Potencia nominal total Kva 11 11 15
Corriente total calificada A 20 20 26
Dimensión Peso de la máquina kg 2385 2385 2700/3000
Dimensión de la máquina L × W × H (mm) 2600 × 1220 × 1650 2600 × 1220 × 1650 3250 × 1465 × 1705
3750 × 1465 × 1705

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramienta
