¿Cómo minimizan los tornos CNC de subhusillo el mecanizado secundario?

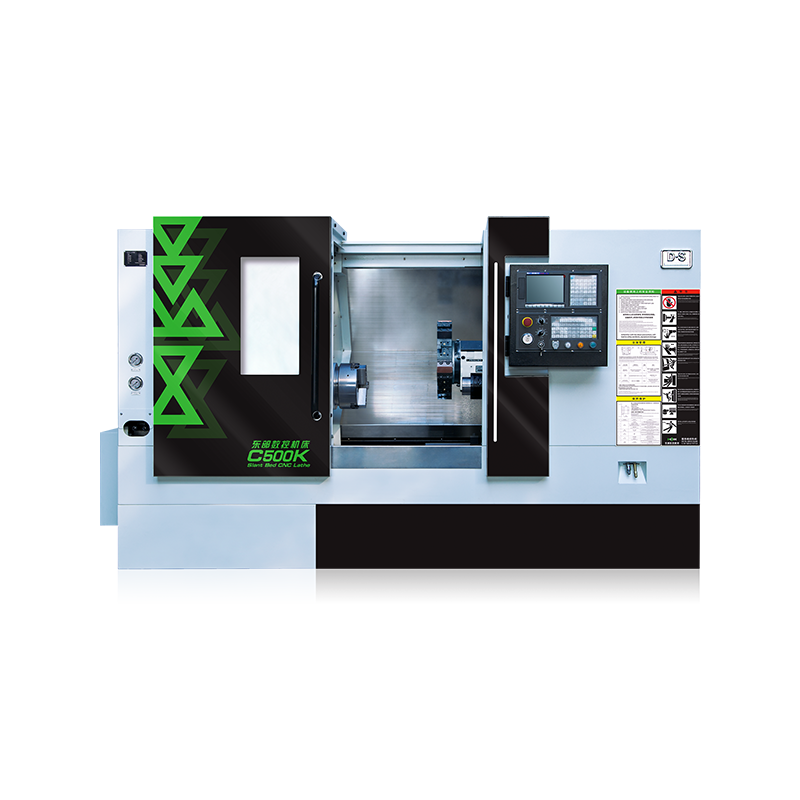

¿Qué es un torno CNC de subhusillo?

un Torno de subhusillo es una versión avanzada de un torno CNC estándar que incorpora un subhusillo adicional capaz de girar y programar de forma independiente. Una vez que el husillo principal completa las operaciones de torneado en la parte frontal de una pieza de trabajo, el subhusillo agarra directamente la pieza de trabajo, le da la vuelta y procede a completar el mecanizado de la cara posterior o del extremo. Todo este proceso se ejecuta dentro de una sola máquina, lo que elimina la necesidad de manipulación manual de piezas, cambios de accesorios o reinicio de herramientas.

Si bien esta modificación estructural puede parecer simple, su impacto en la fabricación repetitiva y de gran volumen es acumulativo. Considere una línea de producción que fabrica 500 piezas por día: si los procesos tradicionales requieren dos operaciones de sujeción separadas, un torno de subhusillo elimina directamente 500 operaciones de volteo de la pieza de trabajo, junto con las 500 instancias asociadas de tiempo de ajuste de herramientas y los errores acumulativos introducidos por la sujeción repetida.

Concepto central

La principal ventaja de un torno de subhusillo no radica simplemente en su "velocidad", sino más bien en su capacidad para minimizar las pérdidas de transición entre las etapas de mecanizado, específicamente, la cantidad de veces que se gira, se sujeta o se reinicia la pieza de trabajo. Con cada reducción de estos pasos, se elimina una fuente potencial de error y se acorta el tiempo total del ciclo.

Minimizar el cambio de piezas: eliminar estructuralmente la pérdida de tiempo durante las transiciones de procesos

Cuando se utilizan tornos CNC tradicionales para mecanizar piezas que requieren operaciones de torneado en ambos extremos, el procedimiento estándar generalmente implica los siguientes pasos: el husillo principal completa el mecanizado frontal → se detiene la máquina → extracción manual de piezas → cambio de accesorio o ajuste del mandril → nueva sujeción → ajuste de herramienta → reanudación del mecanizado en la parte posterior. Si bien este flujo de trabajo puede parecer sencillo cuando se procesa una sola unidad, en un entorno de producción de gran volumen que involucra cientos o miles de piezas, cada instancia de voltear la pieza de trabajo representa un período fijo de tiempo de inactividad de la máquina.

Los tornos equipados con un subhusillo emplean un enfoque diferente. Una vez que el husillo principal ha terminado de mecanizar la parte frontal, el subhusillo se mueve directamente a su posición para recibir la pieza, agarrando la cara final de la pieza de trabajo. Luego, el husillo principal suelta su agarre, completando la transferencia perfecta de la pieza de trabajo, y el husillo secundario comienza inmediatamente a mecanizar la parte posterior. Todo este proceso de transferencia se puede completar en cuestión de segundos, sin requerir intervención manual y eliminando la necesidad de tiempo de inactividad mientras se espera.

Esta distinción es especialmente pronunciada para las siguientes categorías de piezas de trabajo:

• Piezas tipo eje que requieren acabados de precisión en ambos extremos: Los ejemplos incluyen ejes de transmisión y ejes de motores paso a paso. Estas piezas suelen exigir una alta coaxialidad entre sus dos extremos; en consecuencia, minimizar el número de veces que se voltea la pieza directamente reduce los errores asociados con la transferencia de datos.
• Conectores que requieren operaciones de ranurado o roscado tanto en la parte delantera como en la trasera: Los procesos tradicionales suelen requerir dos operaciones separadas; sin embargo, un torno de subhusillo permite consolidar estos pasos en un único ciclo de configuración y mecanizado.
• Implantes y conectores de pequeña escala para la industria médica: Estas piezas se caracterizan por su tamaño diminuto y sus estrictos requisitos de precisión. En tales casos, los errores de posicionamiento introducidos por el volteo manual pueden constituir una proporción significativa de la tolerancia general de la pieza; el uso de un subhusillo elimina eficazmente esta fuente de error en el proceso de fabricación.
• Componentes estándar de gran volumen para la industria del automóvil: Los ejemplos incluyen conectores de inyectores de combustible y carcasas de sensores. Dada la alta producción requerida por turno, el tiempo ahorrado al eliminar el proceso de volteo manual se traduce directamente en un aumento tangible en la cantidad de piezas producidas por hora.

Reducción de errores de sujeción: minimización de la pérdida de precisión causada por la transferencia de datos

Los errores de mecanizado pueden deberse a numerosas causas, entre los cuales los errores de sujeción son una categoría que a menudo se subestima. Cada vez que se vuelve a sujetar una pieza de trabajo, su punto de referencia de posicionamiento sufre un cambio. Incluso si el operador de la máquina es altamente cualificado y el plato posee una repetibilidad excepcional, los errores acumulativos resultantes de estas repetidas operaciones de sujeción siguen siendo una realidad objetiva.

La ventaja de un torno equipado con un subhusillo reside en este aspecto específico: durante todo el proceso de mecanizado, desde la barra en bruto hasta el producto terminado, la pieza se somete a una única operación de sujeción. La transferencia de la pieza de trabajo entre el husillo principal y el subhusillo es un proceso controlado por programa y accionado mecánicamente; en consecuencia, la repetibilidad del posicionamiento está determinada por la precisión inherente de la propia máquina herramienta, más que por la coherencia de la intervención manual del operador.

Comparación de fuentes de errores de sujeción

Para componentes de precisión tipo eje con requisitos de tolerancia que oscilan entre ±0,01 mm y ±0,03 mm, o para piezas de pequeña escala en la industria médica que exigen una consistencia dimensional excepcionalmente alta, la mejora en la precisión resultante de una reducción en las operaciones de sujeción es un beneficio tangible que se puede verificar directamente durante la fase de inspección de calidad, en lugar de seguir siendo simplemente una mejora teórica.

Acortamiento de los tiempos de ciclo: compresión del tiempo mediante operaciones paralelas del husillo principal y secundario

El tiempo de ciclo es una de las métricas principales utilizadas para medir la capacidad de producción de una máquina herramienta. En los tornos CNC equipados con subhusillos, la reducción del tiempo de ciclo se logra en dos niveles: primero, mediante la eliminación directa del tiempo dedicado a voltear y volver a sujetar las piezas; y segundo, porque los husillos principal y secundario pueden operar parcialmente en paralelo, comprimiendo aún más la duración total del mecanizado.

En una configuración de subhusillo, mientras el husillo principal mecaniza el lado frontal de la siguiente pieza de trabajo, el subhusillo completa simultáneamente el torneado posterior de la pieza de trabajo anterior. Esta superposición temporal "oculta" efectivamente, desde una perspectiva de tiempo de ciclo, una parte del tiempo de mecanizado de la parte posterior dentro del ciclo general. Para piezas de trabajo donde los tiempos de mecanizado para los lados frontal y posterior son aproximadamente iguales, esta operación paralela puede comprimir el tiempo total del ciclo entre un 30% y un 50%, dependiendo de la distribución específica de las operaciones de mecanizado entre los dos lados.

• Huella de equipo reducida: Las piezas de trabajo que normalmente requerirían dos tornos separados para completarse pueden procesarse completamente con un solo torno de subhusillo, liberando así la capacidad de una máquina para otros productos.
• Trabajo en proceso reducido (WIP): Dado que no es necesario transferir físicamente las piezas de trabajo entre dos máquinas separadas, la acumulación de inventario WIP se reduce correspondientemente, para una utilización más compacta y eficiente del espacio de la línea de producción.
• Requisitos de mano de obra reducidos: unutomated part transfer mechanisms minimize the reliance on manual labor for the part-flipping process, enabling certain production lines to be managed by a single operator overseeing multiple machines simultaneously.

Idoneidad de los tornos de subhusillo para el procesamiento por lotes de barras

La combinación de un torno CNC de subhusillo y un alimentador de barras automático representa una de las configuraciones de línea de producción ampliamente adoptadas que se utilizan actualmente para el torneado por lotes de piezas pequeñas y de precisión. El material en barra se introduce desde un extremo, se sujeta y gira mediante el husillo principal; al finalizar, el subhusillo se hace cargo de realizar el torneado posterior y la pieza terminada se expulsa automáticamente desde el extremo del subhusillo. Todo este proceso puede ejecutarse de forma continua con una mínima intervención humana.

Esta configuración demuestra un alto grado de idoneidad para los siguientes sectores y escenarios industriales:

• unutomotive Component Machining: Piezas como conectores de inyectores de combustible, ejes de sensores ABS y acopladores de transmisión se producen en grandes volúmenes y están sujetas a estrictos requisitos de tolerancia. Los tornos de subhusillo permiten un aumento significativo en la producción por turno, en comparación con las configuraciones tradicionales de mecanizado de dos etapas, manteniendo al mismo tiempo una alta precisión; esto los convierte en una solución muy atractiva para las cadenas de suministro de automoción centradas en minimizar los costes unitarios de producción.
• Torneado de componentes médicos: Las piezas médicas, como tornillos ortopédicos, pilares de implantes dentales y conectores de endoscopios, exigen estándares extremadamente altos en cuanto a consistencia dimensional y acabado superficial. Minimizar el número de operaciones de sujeción reduce directamente las variaciones dimensionales entre lotes de producción; Además, eliminar la necesidad de voltear manualmente las piezas mitiga los riesgos de contaminación, garantizando así el cumplimiento de estrictos requisitos de control de limpieza.
• Componentes del eje de precisión: Las piezas de trabajo que requieren control simultáneo de la desviación y la concentricidad en ambos extremos, como ejes de motor, tornillos y pasadores de precisión, representan el escenario de aplicación directo e ideal para tornos equipados con un subhusillo. Al completar el mecanizado de ambos extremos en una única configuración de sujeción, se evita eficazmente la acumulación de errores de concentricidad causados ​​por cambios de referencia.

Además de las tres categorías mencionadas anteriormente, varias piezas de precisión a pequeña escala que requieren mecanizado en ambos extremos (como componentes de válvulas hidráulicas, accesorios neumáticos y carcasas de instrumentos) también son adecuadas para la producción en tornos de subhusillo. Al determinar si se debe adoptar un torno de subhusillo, generalmente se puede realizar una evaluación preliminar basada en las siguientes dimensiones:

• ¿La pieza de trabajo requiere mecanizado en ambos extremos?

Si el producto requiere girar solo en un extremo, la propuesta de valor de un subhusillo se reduce significativamente.

• ¿El tamaño del lote de producción es lo suficientemente grande?

La inversión de capital requerida para un torno de subhusillo es mayor que la de un torno CNC estándar; por lo tanto, es necesario un volumen de producción suficientemente grande para amortizar efectivamente estos costos fijos.

• unre the machining times for both ends roughly equal?

Las mejoras en la eficiencia del tiempo de ciclo derivadas de la operación paralela del husillo principal y secundario se logran plenamente sólo cuando los tiempos de mecanizado para los lados frontal y posterior coinciden estrechamente.

• unre the precision requirements sensitive to the number of clamping operations?

Cuanto más estrictas sean las tolerancias y mayores las exigencias de concentricidad, más pronunciados serán los beneficios de precisión obtenidos al minimizar el número de operaciones de sujeción.

• unre conditions suitable for automated material feeding?

Todo el potencial de un torno de subhusillo para ejecutar tiradas de producción continuas y automatizadas solo se puede desbloquear cuando se integra con un sistema de alimentación de barras.

Parámetros clave a considerar al seleccionar el equipo

Los tornos CNC equipados con subhusillos varían significativamente en especificaciones y configuraciones en todo el mercado. Al seleccionar una máquina, los siguientes parámetros merecen especial atención:

La precisión de reposicionamiento del subhusillo es una métrica que a menudo se pasa por alto durante el proceso de selección, pero que tiene un impacto práctico significativo. Algunas hojas de especificaciones de equipos enumeran únicamente la precisión del husillo principal; la precisión real del subhusillo requiere una verificación independiente. Cuando sea necesario, solicite que el fabricante proporcione datos de prueba reales o haga arreglos para la verificación de piezas de muestra.

Resumen

La capacidad de un torno de subhusillo para reducir la necesidad de operaciones de mecanizado secundarias no surge de un único avance tecnológico, sino más bien de innovaciones de diseño estructural que comprimen (o incluso eliminan) pasos específicos dentro del flujo de trabajo del proceso, como el giro de piezas, el re-sujeción y el ajuste de herramientas. Para piezas de precisión de gran volumen que requieren mecanizado en ambos extremos, este proceso de compresión produce mejoras mensurables en el tiempo de ciclo, la consistencia dimensional y los requisitos de mano de obra.

unutomotive components, medical parts, and precision shafts represent sectors with a relatively high density of sub-spindle lathe applications. Their common characteristics include high production volumes, tight tolerances, and a sensitivity to datum shifts between successive machining operations. If your production line involves a significant volume of parts requiring turning on both ends—and if current manual flipping and secondary clamping procedures have become bottlenecks regarding cycle time or dimensional accuracy—then evaluating the potential benefits of introducing a Torno de subhusillo es un curso de acción altamente recomendado.
