CDS 200 Series Slant Bed Machine CNC Torle Introducción
Los servomotores del eje X y Z están conectados directamente al tornillo de bola de precisión a través de acoplamientos elásticos, con alta precisión, y ambos extremos del tornillo están fijos, lo que mejora la rigidez de soporte del asiento de soporte minimiza la distorsión y la deformación del tornillo causado por una posición frecuente de alta velocidad y un corte pesado. Los rodamientos adoptan un par de rodamientos de precisión con contacto angular de 60 grados dedicados al tornillo, que es de alta velocidad y alta precisión. La transmisión utiliza guías de rodadura lineales importadas de Taiwán para cumplir con los requisitos de alta velocidad y alta eficiencia, reducir la resistencia a la fricción y la deformación del aumento de la temperatura, mejorar la precisión del procesamiento y garantizar la estabilidad a largo plazo de la precisión de corte. Adopta una torreta hidráulica hidráulica de alta rigidez, optimiza la compensación a través del sistema servo y coopera con el servo eje para lograr el enlace de múltiples eje.
1. La unidad de huso incorporada sincrónica promete un par de salida superior, y el enfriamiento de líquidos y el enfriamiento de aire se combinan para garantizar la disipación del calor del motor, garantizando la vida útil y la precisión del mecanizado del huso.
2. La servo torreta integrada es compacta y de manera confiable.
3. La guía de la cama adopta un diseño de riel alto y bajo y está fundido integralmente con arena de resina. Con múltiples procesos de envejecimiento y tratamiento térmico, la máquina puede mantener una precisión y rigidez óptimas durante mucho tiempo.
4. El monitoreo y ajuste hidráulico se pueden operar fácilmente usando perillas en el panel frontal.
5. La máquina ergonómica adopta un diseño interno de 30 °, lo que hace que la pieza de trabajo sea más cercana al cuerpo humano y facilita la descarga de chips (descarga de chips trasero o lateral según sea necesario).
Descripción de las características estructurales básicas de la máquina herramienta de torno
1, cama
El lecho adopta un diseño integrado de lecho de riel de alta baja baja, con una estructura de múltiples cavidades de paredes gruesas y múltiples para garantizar capacidades de corte pesadas. La cama está fundida con arena de resina de alta calidad, con buena rigidez, buena resistencia a los choques y eliminación de chips lisos.
2, caja del huso
Los cojinetes del eje usan cojinetes de alta calidad y alta precisión y un huso eléctrico servo sincrónico, que proporciona un alto par y una salida estable. Los cojinetes de la caja del husillo utilizan rodamientos de rodillos cilíndricos de doble fila y rodamientos de contacto angular de empuje de doble dirección, que proporcionan una alta rigidez. La disipación de calor adopta un diseño estructural que reduce la deformación térmica del huso, lo que permite que el huso mantenga la estabilidad relativa del eje del huso durante la operación a largo plazo.
3, sistema de alimentación
Los servomotores del eje X y Z están directamente conectados al tornillo de bola de precisión a través de acoplamientos elásticos, con alta precisión. Los dos extremos del tornillo son fijos, lo que mejora la rigidez de soporte del asiento de soporte, minimiza la distorsión del tornillo causada por el posicionamiento frecuente de alta velocidad y el corte pesado, y los cojinetes usan pares de contacto angular de 60 grados de rodamientos de precisión para tornillos, con alta velocidad y alta precisión.
4, diapositiva
La transmisión adopta guías de rodadura lineal importadas de Taiwán para cumplir con los requisitos de alta velocidad y alta eficiencia, reducir la resistencia a la fricción y la deformación del aumento de la temperatura, mejorar la precisión del procesamiento y garantizar la estabilidad a largo plazo de reducir la precisión del procesamiento.
5, Torreta
Se adopta la servomotren hidráulica de alta rigidez. A través de la compensación de optimización del servo del sistema, coopera con el huso del servo para realizar un enlace de eje múltiple, que puede completar el posicionamiento del huso, el tapping rígido, la fresado de superficie curvado y otras funciones, enriqueciendo en gran medida las funciones de la máquina herramienta, mejorando la adaptabilidad de la máquina herramienta y satisfacer las necesidades de procesamiento de varias partes.
6, sistema hidráulico
Además del control del programa, la sujeción, la aflojamiento y la extensión telescópica del chuck hidráulico y la manga del contrapalaje se pueden controlar por pie, lo cual es conveniente y rápido. El ajuste de presión hidráulica adopta la operación giratoria de tipo panel, la pantalla del dial, el ajuste seguro y conveniente.
7, dispositivo de lubricación
La máquina herramienta adopta un sistema de lubricación centralizado automático, con un suministro de aceite cronometrado y cuantitativo. El distribuidor de aceite ajusta la presión del suministro de aceite de acuerdo con los requisitos de presión de diferentes piezas de lubricación para garantizar que las piezas de lubricación (como los rieles de guía, inserciones, tornillos, tuercas y otros pares de fricción) puedan lubricarse por completo, y se establece la función de alarma del sistema de lubricación.
8, sistema de enfriamiento
El torno de CNC de lecho inclinado adopta la protección de la riel de guía completa, y la caja de enfriamiento y el transportador de chips se separan de la máquina principal para garantizar que la precisión de la máquina herramienta no se vea afectada por el corte térmico.
9, sistema eléctrico
El gabinete de unidad eléctrica de la máquina herramienta tiene un buen rendimiento de sellado y está equipado con un aire acondicionado de gabinete eléctrico para garantizar que el sistema CNC de la máquina herramienta funcione normalmente bajo temperatura y alta temperatura y alta humedad.
10, medidas extremas contra la colisión
Los asientos del rodamiento en las posiciones de viaje extremas de las direcciones positivas y negativas del eje están equipados con dispositivos anti-colisión de tampón de goma para proporcionar la protección final para el par de tornillos de bola de doble tuerca de la colisión de pérdida en condiciones anormales.
11, Protección de seguridad
Diseño interno de chapa interno totalmente protegido y diseño de chapa exterior totalmente cerrado. La máquina herramienta no se deforma ni vibra cuando se trabaja. El riel de la guía de protección interna, la varilla del tornillo, la tuerca y el rodamiento están hechos de cubierta telescópica de acero inoxidable. Es conveniente eliminar las patatas fritas y limpiar las chips de la máquina.
Principal A partes de Cama inclinada CNC torno

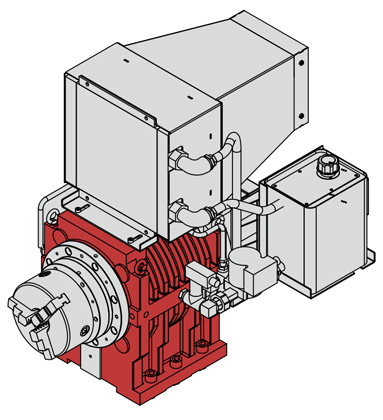

| Eje incorporado El huso es impulsado por un motor sincrónico de imán permanente de alta eficiencia, alta eficiencia y alto rendimiento. Además, se adoptan rodamientos de rodillos cilíndricos cortos de doble fila P4. Esta configuración garantiza la alta precisión, rigidez y estabilidad del huso. Velocidad del husillo: 4000 rpm Potencia del husillo: 18.5 kW Agujero cónico del husillo: ф62 mm |

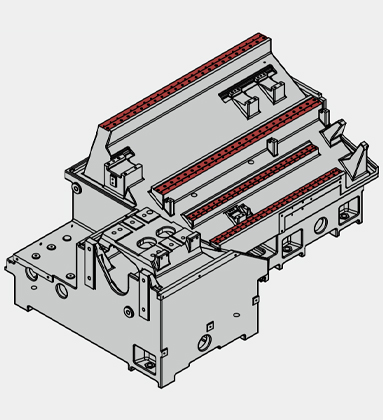

Guía de la cama La guía del lecho adopta la estructura ferroviaria de alto nivel de 30 ° utilizada en las máquinas herramientas de estilo japonés, asegurando la rigidez, precisión y estabilidad de la máquina durante las operaciones de corte pesado. La unidad de carga y descarga automatizada (si se selecciona) se integra con la máquina, reduciendo significativamente el espacio del piso. Viajes del eje x/z: 190/400 mm Velocidad rápida del eje x/z Rapid: 25/25 m/min | |
CNC SLANT BED CNC TORLE MACHING CDS Function
Adopte el lecho de la máquina de 30 °, alta rigidez con la herramienta Hidráulica 10 Torreta post Torreta, con huso incorporado (velocidad máxima del husillo 4500 rpm), hidráulico a través del encierro y el servoleta de cola programable, adecuado para el procesamiento de la pieza de trabajo del eje y la placa.
Estándar | Opcional |
1. Sistema de control básico de Siemens 828D | 1. Sistema de control Fanuc 0i-TF Plus |
2. A2-8 | 2. Sistema de control absoluto GSK 988TA |
3. Huso incorporado | 3. Reneishaw Auto Tool Setter |
4. Hidráulico a través de Chuck 8 pulgada | 4. 12 Torreta de herramientas posteriores a la publicación (BMt55) |
5. Hidráulica Servo 10 Herramienta post Torreta | 5. Alimentador de barra automática |
6. Atropeta de servo programable | 6. Skimmer de petróleo |
7. Guía lineal de rodillo | 7. Conseyor de chips |
CDS200 SLANT CAMA CNC ESPECIFICACIÓN DE MÁQUINA
| Configuración | CDS200 |
Capacidad de mecanizado | Swing máximo sobre la cama | φ/mm | 580 |
Balance máximo sobre la diapositiva | φ/mm | 300 |
Longitud máxima de mecanizado | mm | 370 |
Diámetro máximo de mecanizado | φ/mm | 300 |
Diámetro máximo de la barra | φ/mm | 50 |
Eje incorporado | Tipo de cabeza del husillo | GB59001 | A2-6 |
Agujero del huso | φ/mm | 62 |
Rango de velocidad del husillo | r/min | 50-4500 |
Torque de salida del husillo | Nuevo Méjico | 109 |
Potencia del huso | KW | 18.5 |
Tipo de chuck | | Hidráulico a través de Chuck |
Tamaño de Chuck | pulgada | 8 " |
Tasa de alimentación | Velocidad rápida de transverso en el eje x | m/min | 30 |
Velocidad rápida de transverso en el eje z | m/min | 30 |
Servo Motor Torque en el eje X | Nuevo Méjico | 15 |
Servo Motor Torque en el eje z | Nuevo Méjico | 15 |
Servo Motor Torque en el eje Z1 | Nuevo Méjico | 6 |
Viajes del eje X | mm | 190 |
Viajes del eje z | mm | 400 |
Viaje en eje z1 | mm | 320 |
Tipo de vía guía | | Guía lineal de rodillo |
Torreta | Tipo de torreta | | Hidráulica Servo 10 Herramienta post Torreta |
Herramientas de giro/tamaño de la barra aburrida | mm | 25 × 25/φ32 (φ40 como opcional) |
Contragolimiento | Tipo de atalde | | Servo programable |
Diámetro de la manga del atalde | φ/mm | 74 |
Conpario interno de la manga del contrapalaje | | Mt5 |
Fuente de energía | Potencia nominal total | Kva | 21 |
Corriente total calificada | A | 45 |
Dimensión | Peso de la máquina | kg | 3700 |
Dimensión de la máquina | L*w*h (mm) | 2310 × 1820 × 1920 |
Tenga en cuenta que puede haber ligeras diferencias en apariencia y parámetro dependiendo de sus opciones.
Interferograma de herramientas
CDS200L SLANT BED ESPECIFICACIÓN DE LA MAQUETA
| Configuración | | CDS200L |
Capacidad de mecanizado | Swing máximo sobre la cama | φ/mm | 580 |
Balance máximo sobre la diapositiva | φ/mm | 300 |
Longitud máxima de mecanizado | mm | 570 |
Diámetro máximo de mecanizado | φ/mm | 300 |
Diámetro máximo de la barra | φ/mm | 50 |
Eje incorporado | Tipo de cabeza del husillo | GB59001 | A2-6 |
Agujero del huso | φ/mm | 62 |
Rango de velocidad del husillo | r/min | 50-4500 |
Torque de salida del husillo | Nuevo Méjico | 109 |
Potencia del motor principal | KW | 18.5 |
Tipo de chuck | | Hidráulico a través de Chuck |
Tamaño de Chuck | pulgada | 8 " |
Tasa de alimentación | Velocidad rápida de transverso en el eje x | m/min | 30 |
Velocidad rápida de transverso en el eje z | m/min | 30 |
Servo Motor Torque en el eje X | Nuevo Méjico | 15 |
Servo Motor Torque en el eje z | Nuevo Méjico | 15 |
Servo Motor Torque en el eje Z1 | Nuevo Méjico | 6 |
Viajes del eje X | mm | 190 |
Viajes del eje z | mm | 600 |
Viaje en eje z1 | mm | 520 |
Tipo de vía guía | | Guía lineal de rodillo |
Torreta | Tipo de torreta | | Hidráulica Servo 10 Herramienta post Torreta |
Herramientas de giro/tamaño de la barra aburrida | mm | 25 × 25/φ32 (φ40 como opcional) |
Contragolimiento | Tipo de atalde | | Servo programable |
Diámetro de la manga del atalde | φ/mm | 74 |
Conpario interno de la manga del contrapalaje | | Mt5 |
Fuente de energía | Potencia nominal total | Kva | 21 |
Corriente total calificada | A | 45 |
Dimensión | Peso de la máquina | kg | 4000 |
Dimensión de la máquina | L*w*h (mm) | 2510 × 1820 × 1920 |
Tenga en cuenta que puede haber ligeras diferencias en apariencia y parámetro dependiendo de sus opciones.
Interferograma de herramientas
CDS200m CNC SLANT BED TORTHE Machine Especificación
| Configuración | CDS200M |
Capacidad de mecanizado | Swing máximo sobre la cama | φ/mm | 580 |
Balance máximo sobre la diapositiva | φ/mm | 300 |
Longitud máxima de mecanizado | mm | 320 | 520 |
Diámetro máximo de mecanizado | φ/mm | 200 |
Diámetro máximo de la barra | φ/mm | 50 |
Eje incorporado | Tipo de cabeza del husillo | GB59001 | A2-6 |
Agujero del huso | φ/mm | 62 |
Rango de velocidad del husillo | r/min | 50-4500 |
Torque de salida del husillo | Nuevo Méjico | 109 |
Potencia del motor principal | KW | 18.5 |
Tipo de chuck | | Hidráulico a través de Chuck |
Tamaño de Chuck | pulgada | 8 " |
Tasa de alimentación | Velocidad rápida de transverso en el eje x | m/min | 30 |
Velocidad rápida de transverso en el eje z | m/min | 30 |
Servo Motor Torque en el eje X | Nuevo Méjico | 15 |
Servo Motor Torque en el eje z | Nuevo Méjico | 15 |
Servo Motor Torque en el eje Z1 | Nuevo Méjico | 6 |
Viajes del eje X | mm | 190 | 190 |
Viajes del eje z | mm | 350 | 550 |
Viaje en eje z1 | mm | 320 | 520 |
Tipo de vía guía | | Guía lineal de rodillo |
Torreta | Tipo de torreta | | 12 Torreta de herramientas de publicación de post (BMT55) |
Herramientas de giro/tamaño de la barra aburrida | mm | 25 × 25/φ40/ER32 |
Contragolimiento | Tipo de atalde | | Servo programable |
Diámetro de la manga del atalde | φ/mm | 74 |
Conario nternal de la manga del atalde | | MT5 |
Fuente de energía | Potencia nominal total | Kva | 21 |
Corriente total calificada | A | 45 |
Dimensión | Peso de la máquina | kg | 3700 | 4000 |
Dimensión de la máquina | L*w*h (mm) | 2310 × 1820 × 1920 | 2510 × 1820 × 1920 |
Tenga en cuenta que puede haber ligeras diferencias en apariencia y parámetro dependiendo de sus opciones.
Interferograma de herramienta
