CJK6130L Máquina de torno horizontal CNC

CJK6130L CNC Horizontal Torle Machine Introducción

1.
2. Los servomotores del eje x/z están directamente conectados al tornillo de bola de precisión a través de acoplamientos flexibles. La rigidez de la base de montaje se mejora para minimizar la deformación del tornillo causada por un posicionamiento frecuente de alta velocidad o un corte de ohavy.
3. Se utiliza la protección completa de la vía guía. El recubrimiento de plástico de la vía de guía también mejora la resistencia al desgaste y aumenta la velocidad de funcionamiento de la máquina.
4. Protección completa de la vía guía también garantiza la precisión de la máquina y prolonga la vida útil.
5. Recoge como el estándar. El cilindro rotativo de alta velocidad y los chucks son opcionales.
6. Tiene funciones como girar las superficies cilíndricas externas, las superficies cónicas y las arcas circulares, así como el ritmo y el roscado.

Las características clave del torno horizontal CJK6130L CNC incluyen:

1. Base de lecho integral, alta rigidez.
2. El huso adopta rodamientos de contacto angular de alta calidad domésticos, que se combinan con tres en el frente y dos en la parte posterior. Tiene alta velocidad, alta precisión, bajo ruido y alta rigidez.
3. Los servomotores del eje X y Z están directamente conectados al tornillo de bola de precisión a través de acoplamientos elásticos, con alta precisión. Ambos extremos del tornillo son fijos, lo que mejora la rigidez de soporte de la base de soporte, permite un posicionamiento frecuente de alta velocidad y elimina los problemas de alambre causados ​​por un corte pesado. La distorsión de la barra se minimiza.
4. Versatilidad: este torno admite una amplia gama de operaciones de mecanizado, que incluyen girar, enfrentar, roscarse y surfear, lo que lo hace adecuado para una variedad de aplicaciones en diferentes industrias.
5. Los servomotores del eje X y Z están directamente conectados al tornillo de bola de precisión a través de acoplamientos elásticos, logrando una transmisión sin huecos de alta precisión. La máquina herramienta adopta los rieles de guía lineales de alta precisión en la dirección Z y coloca rieles duros en la dirección X. La velocidad de movimiento es rápida y la precisión del procesamiento es alta.
6. El huso adopta la regulación de la velocidad de conversión de frecuencia.
7. La lubricación automática centralizada puede extender la vida útil de la locomotora.
8. El sistema de alimentación es impulsado por un servomotor y el tornillo de bola tiene una alta precisión de transmisión.
9. El torno utiliza rieles de guía lineal de Dirección X-Direction, rieles de guía lineal Z-Direction, y el torno tiene protección ferroviaria de guía completa para garantizar la precisión de la máquina herramienta y extender su vida útil. La cubierta de la máquina herramienta está completamente protegida para evitar que el fluido de corte salga.

Características estructurales básicas de las máquinas herramientas

1 cama de máquina

La estructura del lecho plano adopta el diseño de alta rigidez, guías lineales de rolleros Z-Direction de alta carga y el diseño de guías de cola de doblaje de alta carga X-dirección. El diseño está optimizado para el rendimiento dinámico de la máquina herramienta durante la operación, y resiste la deformación durante el corte pesado. Operación antisísmica y suave de procesamiento, mayor precisión de procesamiento y mejor acabado.

2 caja del huso

El rodamiento de la caja del husillo adopta un diseño de cojinete de contacto angular con alta rigidez. La disipación de calor adopta un diseño estructural correspondiente para reducir la deformación térmica del huso, para que el huso pueda mantener la estabilidad relativa del eje del huso durante la operación a largo plazo.

3 Sistema de alimentación

Los servomotores del eje X y Z están directamente conectados al tornillo de bola de precisión a través de acoplamientos elásticos, con alta precisión. Ambos extremos del tornillo son fijos, lo que mejora la rigidez de soporte de la base de soporte y evita el posicionamiento frecuente de alta velocidad y evita la distorsión del tornillo causada por un corte pesado. La deformación se reduce al mínimo, y los rodamientos adoptan un par de rodamientos de precisión con contacto angular de 60 grados dedicado al tornillo, con alta velocidad y alta precisión.

4 Diapositiva y torreta

El portaobjetos medios de la máquina herramienta está diseñado con un riel guía de cola de milano de alta carga y un tipo de pandilla de alta rigidez de alta calidad. Los productos procesados ​​son de alta calidad y alta eficiencia de procesamiento.
La rigidez de giro y el rendimiento dinámico del carro medio están optimizados para mejorar la vida útil y la rigidez de giro de la máquina herramienta al procesar las piezas del cuerpo de la válvula.

5 Sistema hidráulico

Además del control del programa, la sujeción y el aflojamiento del chuck hidráulico y la expansión y la contracción de la manga del contrapalina pueden controlarse mediante pedal, lo cual es conveniente y rápido.
El ajuste de presión hidráulica adopta la operación de giro de tipo panel y la pantalla del dial, lo que hace que el ajuste sea seguro y conveniente.

6 dispositivo de lubricación

La máquina herramienta adopta un sistema de lubricación centralizado automático para suministrar aceite de forma regular y cuantitativa. El distribuidor de aceite ajusta la presión de suministro de aceite de acuerdo con los requisitos de presión de diferentes piezas lubricantes para garantizar que cualquier pieza lubricante (como rieles guía, inserciones, tornillos, tuercas y otros pares de fricción) pueda obtener el aceite.
Lubricación adecuada y establecer la función de alarma del sistema de lubricación.

7 Sistema de enfriamiento

El torno de CNC de lecho inclinado adopta la protección de la riel de guía completa, y la caja de enfriamiento y el transportador de chips están separados de la máquina principal para garantizar que la precisión de la máquina herramienta no se vea afectada por el corte térmico.

8 Sistema eléctrico

El gabinete de la unidad eléctrica de la máquina herramienta tiene un buen sellado y está equipado con un aire acondicionado para garantizar el funcionamiento normal del sistema CNC en el entorno de alta temperatura y alta humedad de la máquina herramienta.

9 medidas extremas anticollision

Los asientos del rodamiento en las posiciones de viaje extremas en las direcciones positivas y negativas del eje están equipados con búfer de goma y dispositivos contra la colisión para proporcionar protección final para el par de tornillos de bola de doble nuez de los impactos dañinos en circunstancias anormales.

10 Protección de seguridad

Diseño de chapa interno totalmente protector y diseño de chapa exterior totalmente rodeado. El grosor de la chapa no es inferior a 1,5 mm.

Partes principales de la máquina de torno horizontal

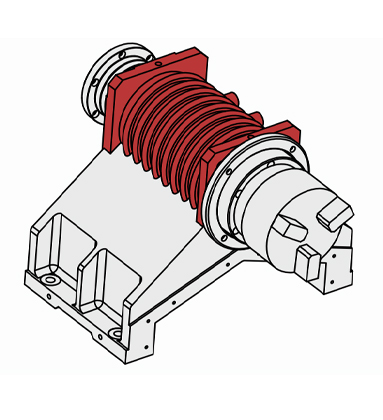

	Huso Se adoptan los cojinetes de contacto angular de alta calidad (tres en la parte delantera y dos en la parte trasera) y el servomotor principal, presenta alta velocidad, alta precisión, bajo ruido, alta rigidez, alto par y estabilidad a largo plazo de la precisión de corte pesado. Velocidad del husillo: 3000 rpm Potencia del husillo: 3.7kw Agujero cónico del husillo: ф48 mm

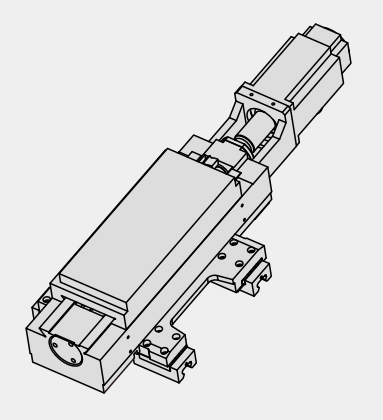

Eje X: Guía duro / Eje Z: guía lineal Los servomotores del eje x/z están conectados directamente a los tornillos de bola de precisión a través de acoplamientos flexibles para lograr una transmisión sin huecos de alta precisión. El eje z utiliza guía lineal de alta precisión, el eje x utiliza la guía dura de Dovetail, que permite una velocidad de movimiento rápido y una alta precisión de mecanizado. Viajamiento del eje x/z: 220/220 mm Velocidad rápida del eje X/Z: 12/20m/min

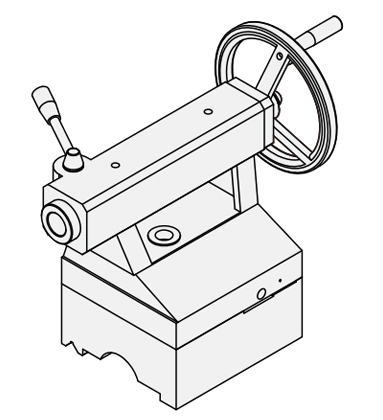

	Contragolpe manual Diámetro de la manga del atalde: φ54 mm Viajamiento de la manga del atalde: 150 mm

Lathe de cama plana, estándar con hidráulico a través de Chuck, tipo de pandilla, guía dura y contrapalina manual, adecuada para el procesamiento de alta velocidad del eje corto y la pieza de trabajo de placa pequeña.

CJK6130L CNC Especificación horizontal de torno

Tenga en cuenta que puede haber ligeras diferencias en apariencia y parámetro dependiendo de sus opciones.

Interferograma de herramientas

Aplicación de máquina de torno horizontal CNC
