Máquina de torno vertical VTC100 con alta precisión

El torno de giro vertical VCT100 puede girar varios hilos, arcos, conos y superficies de rotación curvas internas y externas, y puede cumplir con los requisitos de velocidad para el corte de alta velocidad de materiales de metal ferroso y no ferroso. Se utiliza principalmente para procesar piezas de trabajo grandes y pesadas con grandes dimensiones radiales y dimensiones axiales relativamente pequeñas y formas complejas.
Una de las características principales del torno de giro vertical VCT100 es su versatilidad. Viene con una gama de opciones de herramientas y parámetros personalizables que permiten a los operadores adaptar las configuraciones de la máquina para cumplir con los requisitos específicos para diferentes materiales y tamaños de eje. Esta adaptabilidad lo hace adecuado para una variedad de aplicaciones en una variedad de industrias, incluidas las automotriz y la fabricación.
El torno de giro vertical VCT100 está diseñado para la máxima eficiencia y productividad. Sus operaciones automatizadas reducen la necesidad de intervención manual, lo que resulta en tiempos de respuesta más rápidos y un mayor rendimiento. Además, la configuración vertical del torno permite una fácil carga y descarga de ejes, agilizando aún más el proceso de producción.

Diámetro máximo de mecanizado: 1000 mm

Altura máxima de mecanizado: 800 mm

Tamaño de Chuck: 21 "pulgada

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

1. Construido sobre tecnologías de vanguardia en el hogar y en el extranjero, el torno vertical VTC100 es económico, eficiente, ahorrador de energía y ecológico, la primera opción para mecanizar discos complejos y piezas de eje corto en automóviles, bombas de agua, motor y otras industrias.
2. Esta máquina adopta una guía lineal extendida de rodillos pesados, que tiene buena rigidez de corte, rendimiento de respuesta dinámica, buena retención de precisión y una larga vida útil.
3. Esta máquina puede girar varios roscas, arcos, conos y superficies curvas internas y externas de piezas giratorias. También puede cumplir con el requisito de velocidad para cortar materiales de metal ferroso y no ferroso.
4. Esta máquina se usa principalmente para mecanizar piezas de trabajo grandes y pesadas con grandes dimensiones radiales, pequeñas dimensiones axiales y formas complejas. Se pueden instalar dispositivos adicionales para molienda o molienda.

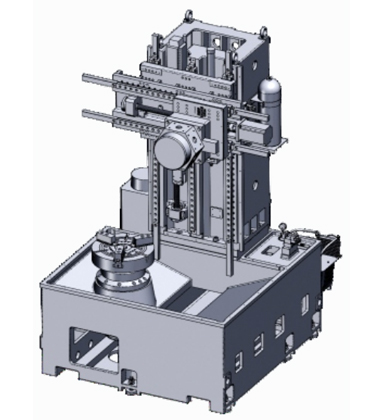

Características de la cama
1. El lecho presenta una excelente absorción de choque debido a su construcción de hierro fundido inoculada de alta resistencia.
2. Una de las características de lecho prominente es la gran apertura de descarga de chips con un gran ángulo, que disipa efectivamente el calor de corte.
3. El lecho presenta una estructura rígida y una buena retención de precisión, gracias al análisis de elementos finitos (FEA) y un diseño de costilla adecuado.

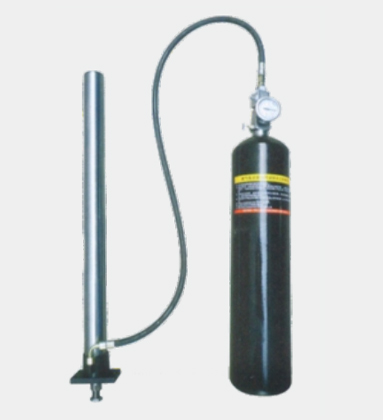

Sistema de equilibrio de nitrógeno
1. El nitrógeno de alta presión en el acumulador se usa para equilibrar el peso del portaobjetos, lo que permite el mecanizado de alta velocidad y alta precisión, reduce la carga del servomotor y mantiene la precisión de la máquina a largo plazo.
2. El equilibrador no requiere un sistema de energía, que es ahorrador de energía y ecológico.

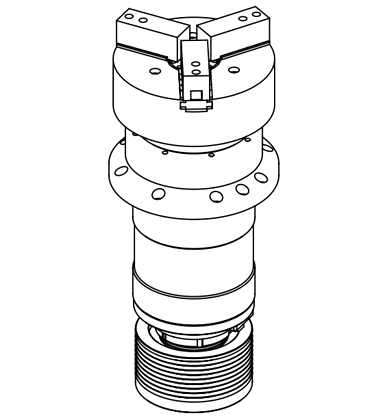

Huso de la unidad integrada de alto rendimiento
1. El huso de la unidad integrada cumple con las demandas de la máquina herramienta de alta rigidez, velocidad y precisión simultáneamente.
2. Con un espacio de 0.02 mm desde el lecho de la máquina y un área de contacto grande, el huso presenta una alta rigidez y una buena absorción de choque.
3. El huso tiene un sello apretado contra objetos extraños, asegurando una operación estable en condiciones de mecanizado severos.
Velocidad del husillo: 1000 rpm
Potencia del husillo: 22KW

Característica:

Mecanizado vertical VTC100, con torreta vertical 5 de herramienta, chuck hidráulico, alta rigidez y alta precisión, adecuada para el automóvil, la bomba de agua, el motor y otro procesamiento de la pieza de trabajo de placa compleja y el eje corto.

Estándar

Opcional

1. Sistema de control básico de Siemens 828D

1. Sistema de control Fanuc 0i-TF Plus

2. A2-15

2. Sistema de control absoluto GSK 988TA

3. Huso de servo

3. 12 Torreta de herramientas posteriores a la publicación (BMT65)

4. Hidráulico Ninguno a través de Chuck 21 pulgadas

4. Herráulica Servo8/12 Herramienta post Torreta

5. Vertical 5 herramienta post torreta

5. Skimmer de petróleo

6. Sin contraproducción

6. Conseyor de chips

7. Guía lineal de rodillo

Especificación

Configuración VTC100
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 1000
Altura de mecanizado máximo mm 800
Diámetro de mecanizado máximo φ/mm 1000
Servo Spindle Tipo de huso GB59001 A2-15
Rango de velocidad del husillo r/min 50-1000
Modo de cambio de husillo Servo
Torque de salida del husillo Nuevo Méjico 800
Potencia del motor principal KW 22
Tipo de chuck Ninguno hidráulico a través de Chuck
Tamaño de Chuck pulgada 21 "
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 20
Velocidad rápida de transverso en el eje z m/min 15
Servo Motor Torque en el eje X Nuevo Méjico 22
Servo Motor Torque en el eje z Nuevo Méjico 30
Viajes del eje X mm 650
Viajes del eje z mm 880
Tipo de vía guía Guía lineal de rodillo
Torreta Tipo de torreta Vertical 5 herramienta post torreta
Herramientas de giro mm 32 × 32
Tamaño de barra aburrida φ/mm 50
Fuente de energía Potencia nominal total Kva 40
Corriente total calificada A 85
Dimensión Peso de la máquina kg 13000
Dimensión de la máquina L × W × H (mm) 2400 × 3600 × 3600

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramienta
