DVT300 SUPINOS DOBLE Y TURRAS DOBLE VERTICAL CNC TORLO

DVT300 Torneo de giro vertical con husos dobles y torretas dobles se basa en muchos años de experiencia en la producción de torno vertical. Nuestra fábrica ha absorbido la tecnología avanzada de máquinas herramientas similares en el hogar y en el extranjero y ha adoptado un diseño de doble huso doble y torreta invertido avanzado para simplificar las piezas de trabajo tradicionales. Los procedimientos de procesamiento delantero y posterior reducen en gran medida los requisitos de mano de obra y hacen que el procesamiento de la pieza de trabajo sea más rápido y preciso.
El huso de la estructura de husillo vertical e invertida de la máquina herramienta puede reemplazar la función del brazo mecánico y sujetar los materiales directamente, dando así la función de carga automática. El acoplamiento de los husillos duales puede realizar fácilmente la función de giro de la pieza de trabajo y mantener una buena precisión de sujeción. Este modelo tiene un diseño estructural avanzado, un alto grado de automatización, buena precisión de procesamiento y retención de alta precisión. Puede girar varios hilos, arcos, conos y superficies curvas internas y externas del cuerpo rotativo, y puede cumplir con la velocidad de corte de alta velocidad de los materiales metálicos ferrosos y no ferrosos. necesidad. Se utiliza principalmente para procesar piezas de trabajo grandes y pesadas con grandes dimensiones radiales dimensiones axiales relativamente pequeñas y formas complejas. Tales como las hilos, arcos de varios discos, ruedas, mangas y piezas de trabajo del eje, y las superficies curvas internas y externas, caras finales, surcos, etc. del cuerpo rotativo. También se pueden instalar dispositivos adicionales para fresar, perforar y otros procesos, que son adecuados para procesar piezas en motores, válvulas, automóviles, motocicletas, rodamientos, bombas de agua y otras industrias.

Diámetro máximo de mecanizado: 200 mm

Altura máxima de mecanizado: 400 mm

Tamaño de Chuck: 8 "pulgada

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

1. Construido sobre tecnologías de vanguardia en el hogar y en el extranjero, el torno vertical de doble modo DVT3OO es económico, eficiente, ahorrador de energía y ecológico, la primera opción para mecanizar el disco complejo y las piezas de eje corto en automóviles, bombas de agua, motor y otras industrias.
2. Esta máquina adopta una guía lineal roler roler de alta resistencia, que tiene buena rigidez de corte, rendimiento de respuesta dinámica, buena retención de precisión y una larga vida útil.
3. Esta máquina puede girar varios roscas, arcos, conos y superficies curvas internas y externas de piezas giratorias. También puede cumplir con el requisito de velocidad para cortar materiales de metal ferroso y no ferroso.
4. Esta máquina se usa principalmente para mecanizar piezas de trabajo grandes y pesadas con grandes dimensiones radiales, pequeñas dimensiones axiales y formas complejas. Se pueden instalar dispositivos adicionales para molienda o molienda.

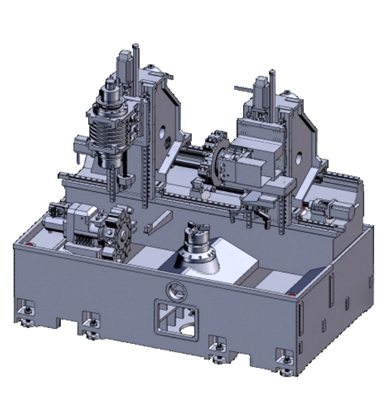

Características de la cama
1. El lecho presenta una excelente absorción de choque debido a su construcción de hierro fundido inoculada de alta resistencia.
2. Una de las características de lecho prominente es la gran apertura de descarga de chips con un gran ángulo, que disipa efectivamente el calor de corte.
3. El lecho presenta una estructura rígida y una buena retención de precisión, gracias al análisis de elementos finitos (FEA) y un diseño de costilla adecuado.

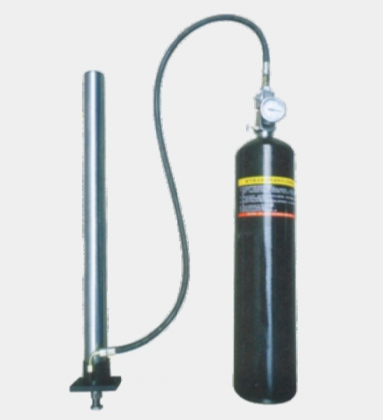

Sistema de equilibrio de nitrógeno
1. El nitrógeno de alta presión en el acumulador se usa para equilibrar el peso del portaobjetos, lo que permite el mecanizado de alta velocidad y alta precisión, reduce la carga del servomotor y mantiene la precisión de la máquina a largo plazo.
2. El equilibrador no requiere un sistema de energía, que es ahorrador de energía y ecológico.

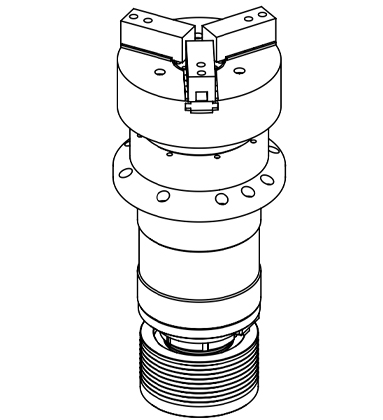

Huso de la unidad integrada de alto rendimiento
1. El huso de la unidad integrada cumple con las demandas de la máquina herramienta de alta rigidez, velocidad y precisión simultáneamente.
2. Con un espacio de 0.02 mm desde el lecho de la máquina y un área de contacto grande, el huso presenta una alta rigidez y una buena absorción de choque.
3. El huso tiene un sello apretado contra objetos extraños, asegurando una operación estable en condiciones de mecanizado severos.
Velocidad del husillo: 4000 rpm
Potencia del husillo: 22KW

Característica:

El huso de la estructura de husillo vertical e invertida de DVT300 puede reemplazar la función mecánica del brazo para sujetar directamente el material, logrando una función de alimentación automática. El acoplamiento de los dos husos puede lograr fácilmente la función de volteo de la pieza de trabajo y mantener una buena precisión de sujeción.

Puede girar varios hilos, arcos, conos y superficies internas y externas de cuerpos giratorios, cumpliendo con los requisitos de velocidad del corte de alta velocidad de materiales ferrosos y no ferrosos.

Si está equipado con la servo torreta hidráulica, DVT300 puede funcionar para piezas de trabajo grandes y pesadas con grandes dimensiones radiales, pero dimensiones axiales relativamente pequeñas y formas complejas, como el roscado, los arcos, las superficies internas y externas que giran, caras finales, el surgimiento de varios discos, los aguas, los manos y los bosques y el eje de trabajo.

Si está equipado con las 12 torretas de herramientas posteriores a la conducción, DVT300 puede funcionar para molienda y perforación de motores, válvulas, automóviles, motocicletas, rodamientos, bombas de agua, etc.

Estándar

Opcional

1. Sistema de control básico de Siemens 828D

1. Sistema de control Fanuc 0i-TF Plus

2. A2-8

2. Sistema de control absoluto GSK 988TA

3. Huso de servo

3. Hidráulica Servo 12 Herramienta post Torreta

4. Hidráulico Ninguno a través de Chuck 8 pulgadas

4. Skimmer de petróleo

5. 12 Torreta de herramienta de poste impulsada (BMT65)

5. Conseyor de chips

6. Sin contraproducción

7. Guía lineal de rodillo

Especificación

Configuración DVT300
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 450
Altura de mecanizado máximo mm 400
Diámetro de mecanizado máximo φ/mm 300
Servo Spindle Tipo de huso GB59001 A2-6
Rango de velocidad del husillo r/min 50-4000
Modo de cambio de husillo Servo
Potencia del motor principal KW 17
Tipo de chuck Ninguno hidráulico a través de Chuck
Tamaño de Chuck pulgada 8 "
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 25
Velocidad rápida de transverso en el eje z m/min 25
Servo Motor Torque en el eje X Nuevo Méjico 15
Servo Motor Torque en el eje z Nuevo Méjico 10
Viajes del eje x1 mm 1200
Viajes de eje x2 mm 750
Viaje de eje z1/z2 mm 450/450
Tipo de vía guía Guía lineal de rodillo
Torreta Tipo de torreta 12 Torreta de herramientas de poste impulsada (BMT65)
Herramientas de giro/tamaño de la barra aburrida mm 25 × 25/φ40/ER32
Fuente de energía Potencia nominal total Kva 36
Corriente total calificada A 73
Dimensión Peso de la máquina kg 10000
Dimensión de la máquina L × W × H (mm) 2900 × 2500 × 2600
Opcional Tipo de torreta Hidráulica Servo 12 Herramienta post Torreta
Herramientas de giro/tamaño de la barra aburrida mm 25 × 25/φ40

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramienta
