Tumbo CNC horizontal C5055/C5055-B para corte pesado

Introducción de torno de CNC de la serie C5055

1. La estructura del lecho plano y la guía rectangular dura son adecuados para un corte pesado y garantizan una alta rigidez y precisión a largo plazo.
2. La caja del husillo utiliza la transmisión de tres velocidades. Junto con cojinetes de servicio pesado y un servomotor, ofrece alto par, rigidez y precisión para un corte pesado continuo.
3. La estructura del lecho integral podría mantener la precisión del mecanizado durante el corte pesado.
4. Además de ser controlado por el programa, la sujeción y la falta de demandas del fuck hidráulico también se pueden controlar mediante un interruptor de pedal para un control rápido y fácil.
5. El diseño de borde evita que las astillas de hierro y el refrigerante salpiquen durante el corte pesado y la pulverización de alta presión.
6. La presión hidráulica se ajusta a través de las perillas del panel con la pantalla del dial, asegurando un funcionamiento seguro y conveniente.

Características estructurales básicas de las máquinas herramientas

1 cama de máquina

La estructura del lecho plano adopta el diseño de alta rigidez y alta guía rectangular de carga, optimizada para el rendimiento dinámico de la vía de guía rectangular en la línea móvil, anticuada y antivibraciones en un corte pesado, operación de mecanizado suave, mayor precisión de mecanizado y mejor acabado.

2 caja del huso

La caja del huso toma la transmisión de tres velocidades correspondiente, alto par. El cojinete de la caja del husillo adopta cojinetes de rodillos cilíndricos de doble fila y cojinetes de contacto angular de empuje bidireccional para que coincidan, alta rigidez y estabilidad a largo plazo de la precisión de corte pesado.

3 Sistema de alimentación

Los servomotores del eje X y Z están directamente conectados al tornillo de bola de precisión a través de acoplamientos elásticos, con alta precisión. Ambos extremos del tornillo son fijos, lo que mejora la rigidez de soporte de la base de soporte y evita el posicionamiento frecuente de alta velocidad y evita la distorsión del tornillo causada por un corte pesado. La deformación se reduce al mínimo, y los rodamientos adoptan un par de rodamientos de precisión con contacto angular de 60 grados dedicado al tornillo, con alta velocidad y alta precisión.

4 Diapositiva y torreta

El carro de la máquina herramienta adopta un diseño de riel de guía rectangular y un portavasos de 4 estaciones de alta calidad y alta rigidez. Los productos procesados ​​son de buena calidad y alta eficiencia de procesamiento.
La rigidez de giro y el rendimiento dinámico del carro medio están optimizados para mejorar la vida útil y la rigidez de giro de la máquina herramienta al procesar las piezas del cuerpo de la válvula.

5 Sistema hidráulico

Además del control del programa, la sujeción y el aflojamiento del chuck hidráulico y la expansión y la contracción de la manga del contrapalina pueden controlarse mediante pedal, lo cual es conveniente y rápido.
El ajuste de presión hidráulica adopta la operación de giro de tipo panel y la pantalla del dial, lo que hace que el ajuste sea seguro y conveniente.

6 dispositivo de lubricación

La máquina herramienta adopta un sistema de lubricación centralizado automático para suministrar aceite de forma regular y cuantitativa. El distribuidor de aceite ajusta la presión de suministro de aceite de acuerdo con los requisitos de presión de diferentes piezas lubricantes para garantizar que cualquier pieza lubricante (como rieles guía, inserciones, tornillos, tuercas y otros pares de fricción) pueda obtener el aceite.
Lubricación adecuada y establecer la función de alarma del sistema de lubricación.

7 Sistema de enfriamiento

El torno de CNC de lecho inclinado adopta la protección de la riel de guía completa, y la caja de enfriamiento y el transportador de chips están separados de la máquina principal para garantizar que la precisión de la máquina herramienta no se vea afectada por el corte térmico.

8 Sistema eléctrico

El gabinete de la unidad eléctrica de la máquina herramienta tiene un buen sellado y está equipado con un aire acondicionado para garantizar el funcionamiento normal del sistema CNC en el entorno de alta temperatura y alta humedad de la máquina herramienta.

9 medidas extremas anticollision

Los asientos del rodamiento en las posiciones de viaje extremas en las direcciones positivas y negativas del eje están equipados con búfer de goma y dispositivos contra la colisión para proporcionar protección final para el par de tornillos de bola de doble nuez de los impactos dañinos en circunstancias anormales.

10 Protección de seguridad

Diseño de chapa interno totalmente protector y diseño de chapa exterior totalmente rodeado. El grosor de la chapa no es inferior a 2 mm.
Cuando la máquina herramienta está funcionando, no se deformará ni vibrará. Los protectores telescópicos de acero inoxidable se utilizan para los rieles de guía, varillas de tornillo, tuercas y rodamientos en la protección interna. Fácil de quitar y limpiar las papas fritas a la máquina.

Partes principales del torno de CNC horizontal

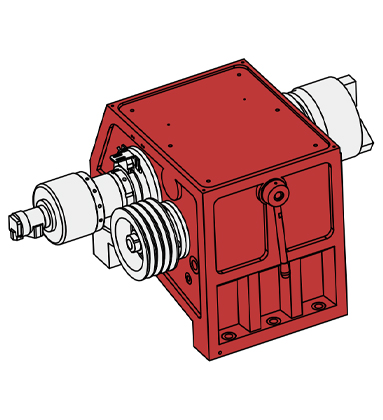

Huso La caja del husillo combina los rodamientos de rodillos cilíndricos cortos de doble fila y los rodamientos de bolas de empuje bidireccionales. El servomotor principal, emparejado con los tres engranajes dentro de la caja, permite un cambio de velocidad sin pasos dentro de cada engranaje, logrando un alto par, alta rigidez y garantizar la precisión durante el corte pesado a largo plazo. Potencia del husillo: 7.5kw Orificio cónico del husillo: φ70 mm

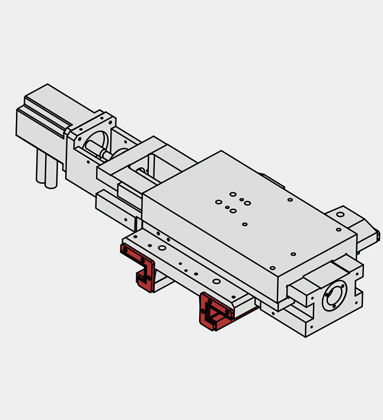

Guía rectangular La estructura de la cama plana es adecuada para mecanizado de alta velocidad con alta precisión de posicionamiento. La guía rectangular dura de los ejes X y Z es adecuada para un corte pesado y garantiza una alta rigidez y precisión de corte a largo plazo. Viajamiento del eje x/z: 310/500 mm Velocidad rápida del eje x/z

Torno de CNC horizontal C5055 Características

Techo de lecho plano, cambio de engranaje, estándar con hidráulico a través de Chuck, electricidad 4 post torreta, guía rectangular, adecuado para el procesamiento de la pieza de trabajo de eje largo y de placa de corte pesado.

C5055B es estándar con servomotor, hidráulico a través de Chuck, eléctrico 4 post torreta.

Serie C5055 Especificación de máquina de torno de CNC horizontal

Tenga en cuenta que puede haber ligeras diferencias en apariencia y parámetro dependiendo de sus opciones.

Interferograma de herramientas

Serie C5055 Aplicación horizontal de torno de CNC
