Máquina de torno horizontal C5075/C5075B para corte pesado

C5075/C5075B CNC CNC Camino plano para el corte pesado adopta los estándares:
GB9061-1988 Máquinas de corte de metal Condiciones técnicas generales
GB5226.1-2002 MAQUINARIA SEGURIDAD EQUIPO MECÁNICO Y ELÉCTRICO PARTE 1; Condiciones técnicas generales
JB/T10051-1999 Máquinas de corte de metal - Condiciones técnicas generales para sistemas hidráulicos
GB/T16462-1996 Inspección de torno horizontal CNC
Excepto como se especifica en las especificaciones técnicas, los estándares no mencionados deben cumplir con la última versión de los estándares nacionales relevantes.
La estructura del lecho plano adopta un diseño de riel de guía rectangular de alta rigidez y alta carga. El rendimiento dinámico del riel de guía rectangular se optimiza durante la operación. Es contra la guerra y la antivibración durante el corte pesado. La operación de procesamiento es estable, la precisión del procesamiento es mayor y hay más buen acabado.

Diámetro máximo de mecanizado: 450 mm

Longitud máxima del mecanizado: 720 mm

Tamaño de Chuck: 10 "pulgada

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

1. Los servomotores del eje x/z están conectados directamente al tornillo de bola de precisión a través de acoplamientos flexibles, y los tornillos se fijan en ambos extremos. La rigidez de la base de montaje se mejora para minimizar la deformación del tornillo causada por posicionamiento frecuente y de alta velocidad o corte pesado. Un par de cojinetes de precisión de contacto angular de 60 ° se utilizan para alta velocidad y precisión.
2. El torno tiene protección de guía completa. El tanque de refrigerante y el transportador de chips se separan de la unidad principal para evitar que el corte térmico afecte la precisión del mecanizado.
3. El diseño de borde evita que los chips de hierro y el refrigerante salpiquen durante el corte pesado y la pulverización de alta presión.
4 El transportador de chips opcional se simplifica y tiene una eliminación de chips suave. Es compacto, eficiente, seguro, confiable y opera con bajo ruido, y está equipado con protección contra sobrecarga.

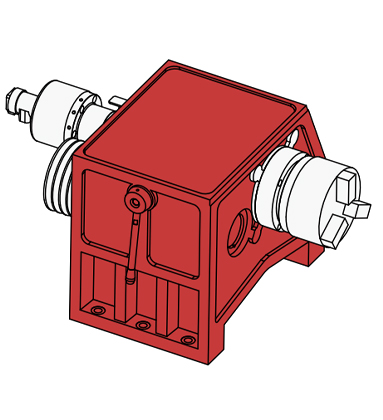

Huso
La caja del husillo combina los rodamientos de rodillos cilíndricos cortos de doble fila y los rodamientos de bolas de empuje bidireccionales. El servomotor principal, emparejado con los tres engranajes dentro de la caja, permite un cambio de velocidad sin pasos dentro de cada engranaje, logrando un alto par, alta rigidez y garantizar la precisión durante el corte pesado a largo plazo.
Potencia del husillo: 7.5kw
Agujero de cón de husillo: ф86 mm

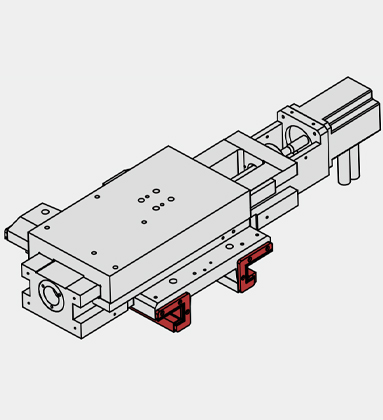

Guía rectangular
La estructura de la cama plana es adecuada para mecanizado de alta velocidad con alta precisión de posicionamiento. La guía rectangular dura de los ejes X y Z es adecuada para un corte pesado y garantiza una alta rigidez y precisión de corte a largo plazo.
Viajamiento del eje x/z: 290/750 mm
Velocidad rápida del eje X/Z: 16/16M/Min

Característica:

Tornos de cama plana, cambio de engranaje, estándar con chuck manual, 4 post torreta, guía rectangular y contrapalina manual, adecuada para el procesamiento de la pieza de trabajo de eje largo y de placa de corte pesado.

C5075B es estándar con servomotor, chuck manual, 4 post torreta y atalte manual.

Estándar

Opcional

1. Sistema de control avanzado de Siemens 808d

1. Sistema de control Fanuc 0i-TF Plus

2. A2-8

2. Sistema de control absoluto GSK 988TA

3. Servo Huso

3. Hidráulico a través de Chuck 8 pulgada

4. Manabal Chuck 10 pulgada

4. Hidráulico Ninguno a través de Chuck 10 pulgada

5. Atropsión de cola manual

5. Atropque hidráulico

6. Electric 4 post torreta

6. PraGATIBTP63 ELECTRIC 8 HERRAMIENTA Post Torreta

7. Guía rectangular

7. Alimentador de barra automática

8. Skimmer de petróleo

Especificación

Configuración C5075 C5075-B
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 500 500
Balance máximo sobre la diapositiva φ/mm 400 400
Máxima longitud de mecanizado mm 720 720
Diámetro máximo de mecanizado φ/mm 450 450
Spindle Tipo de cabeza del husillo GB59001 A2-8 A2-8
Agujero del huso φ/mm 86 86
Rango de velocidad del husillo r/mínimo 10-200; 200-600; 600-1100 50-2000
Modo de cambio de husillo Engranaje Servo
Torque de salida del husillo Nuevo Méjico 1600 110
Potencia del motor principal KW 7.5 7.5
Tipo de chuck Manual Chuck Manual Chuck
Tamaño de Chuck pulgada 10 10
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 16 16
Velocidad rápida de transverso en el eje z m/min 16 16
Servo Motor Torque en el eje X Nuevo Méjico 7.5 7.5
Servo Motor Torque en el eje z Nuevo Méjico 7.5 7.5
Viajes del eje X mm 290 290
Viajes del eje z mm 750 750
Tipo de vía guía Guía rectangular Guía rectangular
Torreta Tipo de torreta Torreta eléctrica 4 post Torreta eléctrica 4 post
Tiempo de transposición de la torreta min 1.5/90; 2.4/180; 3.4/27c 1.5/90; 2.4/180; 3.4/27c
Precisión de posicionamiento repetido de la transposición de la torreta mm 0.008 0.008
Tamaño de herramienta mm 25 × 25 25 × 25
Contragolimiento Tipo de atalde Manua Manual
Diámetro de la manga del atalde φ/mm 75 75
Viajes de manga de astro mm 200 200
Conpario interno de la manga del contrapalaje Mt5 Mt5
Fuente de energía Potencia nominal total Kva 13 13
Corriente total calificada A 25 25
Dimensión Peso de la máquina kg 3210 3210
Dimensión de la máquina L × W × H (mm) 2660 × 1470 × 1780 2660 × 1470 × 1780

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.
