C320k inclinado cnc torthe con herramientas de pandillas
C320K CNC SLANT BEDThe con herramientas de herramientas de pandillas que admiten el automóvil transversal mide 670 mm de largo y se puede instalar con múltiples soportes.
Tiene la herramienta más rápida que cambia de velocidad, alta precisión y operación sin problemas. De acuerdo con los requisitos del usuario, se puede configurar con un cabezal de potencia de alta velocidad para fresar o una herramienta hidráulica. Torre. Puedes procesar piezas más complejas. Diseño de hoja interna totalmente protector y diseño de hoja exterior completamente rodeado. El grosor de la lámina no es inferior a 2 mm. Cuando la máquina de herramientas está funcionando, no se deformará ni vibrará. Los protectores telescópicos de acero inoxidable se utilizan para rieles de guía, varillas de tornillo, tuercas y rodamientos en protección interna. Fácil de quitar y limpiar las papas fritas a la máquina.
1. Esta toalla de cama inclinada se desarrolla utilizando tecnologías internacionales con alta precisión, velocidad y rigidez. Con un diseño fácil de usar, una apariencia elegante y fácil de mantener, integrar sistemas mecánicos, eléctricos e hidráulicos para mejorar la eficiencia de producción. 2. La estructura de lecho inclinada integral de 45 ° garantiza que la pieza de trabajo está más cerca del operador y la descarga de chips lisos. Hecho de arena de resina de alta calidad, la cama tiene una excelente rigidez y resistencia a los choques. 3. El cilindro rotativo hidráulico de alta precisión funciona con un resorte de resorte para ser preciso y conveniente, mejorando aún más la eficiencia de producción. 4. La máquina con un gabinete eléctrico tiene un buen rendimiento de sellado que utiliza el intercambiador de calor para garantizar el funcionamiento normal en un ambiente de alta temperatura y alta humedad. 5. La presión hidráulica se ajusta a través de las perillas del panel con una pantalla marcada, asegurando una operación segura y conveniente.
Descripción de las características estructurales básicas de la máquina herramienta
1 cama
El lecho tiene una estructura integrada de hierro fundido de la cavidad circular de la cavidad circular de 45 °, asegurando la capacidad de corte de trastorno pesado. La cama se funde con arena de resina de alta calidad, ofreciendo una excelente rigidez, resistencia a la vibración y la eliminación de chips lisos.
2 carcasa del huso
Los cojinetes de la carcasa del husillo utilizan una combinación de rodamientos de rodillos cilíndricos de doble raza y rodamientos de empuje de contacto angular, proporcionando una alta rigidez. El diseño estructural incorpora medidas para reducir la deformación térmica del huso, asegurando que el huso mantenga la estabilidad relativa a lo largo de su eje durante la operación prolongada. Diseño estructural para minimizar la deformación térmica del huso, asegurando la estabilidad relativa del eje del huso durante la operación prolongada.
3 Sistema de energía
Los servomotoros del eje X y Z están directamente conectados a tornillos de bola de precisión a través de acoplamientos elásticos, que ofrecen alta precisión. Los tornillos de bola se fijan en ambos extremos, mejorando El soporte de la rigidez de los asientos del rodamiento, minimizando así la distorsión y la deformación causada por el posicionamiento frecuente de alta velocidad y el corte pesado. Los rodamientos son rodamientos de precisión de contacto angular especializados de 60 grados para tornillos de bola, que ofrecen alta velocidad y precisión.
4 diapositivas
El sistema de transmisión utiliza guías de rodamiento lineales taiwanesas importadas para cumplir con los requisitos eficientes de alta velocidad y eficientes, reduciendo la resistencia a la fricción y la deformación inducida por la temperatura, mejorando así el procesamiento de precisión y garantizando la estabilidad a largo plazo de la precisión de corte.
5 herramienta torreta
El portaobjetos horizontal tiene una longitud de 670 mm y se puede equipar con múltiples soportes, ofreciendo la velocidad de herramienta de precisión y de alta precisión más rápida. Dependiendo de los requisitos del usuario, se puede configurar con un huso de fresado de alta velocidad o una torreta de herramienta hidráulica. Es capaz de procesar piezas complejas.
6 Sistema hidráulico
La sujeción hidráulica, la extensión/retracción del manga del host en llamas se puede controlar tanto por comandos del programa como para operaciones de pedal de pies, ofreciendo conveniencia y eficiencia. El ajuste de la presión hidráulica se controla mediante perillas rotativas montadas en el panel con pantallas de marcado, lo que garantiza un funcionamiento seguro y conveniente. La sujeción hidráulica, la liberación, la liberación y la extensión/retracción de la manga de la contraparte se puede controlar mediante el pedal del pie además del control del programa, ofreciendo conveniencia y eficiencia. Los ajustes de presión hidráulica se realizan utilizando perillas giratorias de panel con pantallas de marcación, lo que garantiza un funcionamiento seguro y conveniente.
7 Sistema de lubricación
La máquina de herramientas utiliza un sistema de lubricación centralizado automático con crónica y suministro de aceite medido. El distribuidor de aceite ajusta la presión de suministro de acuerdo con los requisitos de presión de diferentes puntos de lubricación para garantizar una lubricación adecuada para todos los puntos de lubricación (como guías, inserciones, tornillos de plomo, tuercas, etc.). También se proporciona una función de alarma del sistema de lubricación.
8 Sistema de enfriamiento
El torno de CNC del lecho inclinado tiene una protección completa de la ruta de la guía, con el tanque de refrigerante y el transportador de chips separados de la máquina principal para evitar que los efectos de corte térmico afecten la precisión de la máquina.
9 Sistema eléctrico
La herramienta de gabinete de unidades de electricidad tiene un excelente rendimiento sellado y está equipado con un aire acondicionado de gabinete eléctrico para garantizar que el sistema CNC funcione normalmente en ambientes de alta temperatura y alta humedad.
10 Medidas de prevención de colisión límite
Los dispositivos de prevención de colisión de búfer de goma se instalan en los asientos del rodamiento en las posiciones de viaje de límite positivo y negativo de los ejes para proporcionar protección final para tornillos de bola de doble tuerca contra colisiones dañinas en condiciones anormales.
11 Protección de seguridad
La máquina de herramientas presenta un diseño de hoja interno completamente cerrado y un diseño de hoja externa completamente cerrado, con un espesor de hoja de no menos de 2 mm. Durante la operación, la máquina de herramientas permanece libre de deformación y vibración. Las cubiertas protectoras internas hechas de acero inoxidable se utilizan para guías, tornillos de plomo, tuercas y rodamientos. La eliminación de chips y la limpieza de escombros son convenientes.
Importante A partes de Torno de inclinación

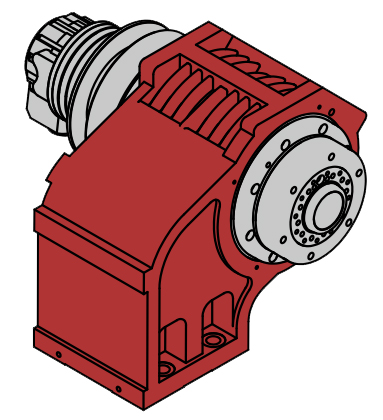

Eje incorporado (opcional)
El huso es impulsado por un motor imán permanente sincrónico de alta eficiencia, alta eficiencia y alto rendimiento. Además, se adoptan cojinetes de rodillos de rodillos de fila corta de doble energía. Esta configuración garantiza la alta precisión, rigidez y estabilidad del huso. Velocidad del husillo: 5000 rpm Potencia del husillo: 12kw Diabaus orificio del huso: φ56 mm

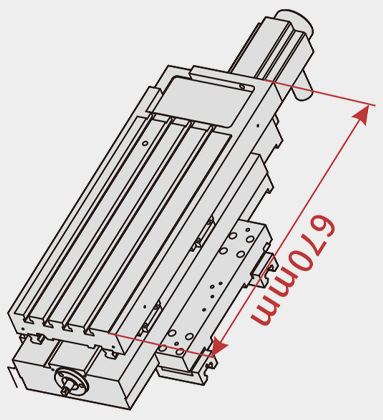

Deslizar
El portaobjetos horizontal tiene 730 mm de largo, se puede instalar con múltiples filas de titulares de tipos de pandillas con velocidad rápida de cambio de herramienta y cambio de alta precisión, se puede equipar con una herramienta de fresado en vivo de alta velocidad o una torreta (dependiendo de los requisitos del usuario) para productos complejos. Viajamiento del eje x/z: 310/260 mm Velocidad rápida del eje x/z
Inclinado CNC torno Características C320K
Toda el lecho de la máquina de 45 °, con tipo de pandillas, hidráulico a través del chuck, sin cubierta posterior, adecuada para el procesamiento de la pieza de trabajo de la placa.
Estándar
Opcional
1. Sistema de control avanzado de Siemens 808d
1. Sistema de control Fanuc 0i-TF Plus
2. A2-5
2. Syntec 22TB Control System
3. Huso de servo
3. Sistema de control absoluto GSK 988TA
4. Hidráulico a través de Chuck 6 pulgadas
4. Built -in -en husillo
5. Tipo de pandilla
5. Reneishaw Auto Tool Setter
6. Sin contraproducción
6. Alimentador de barra automotriz
7. Guía lineal de rodillo
7. Skimmer de petróleo
8. Consejo de CIPS
9. Dispositivo de cortador de mosca
C320K Especificación inclinada de CNC Torno
Configuración
C320K
Capacidad de mecanizado
Swing máximo en la cama
φ/mm
320
Balance máximo en la diapositiva
φ/mm
140
Longitud máxima de mecanizado
mm
220
Diámetro máximo de mecanizado
φ/mm
100
Diámetro de barra máxima
φ/mm
40
Servo Spindle
Tipo de cabeza del husillo
GB59001
A2-5
Agujero
φ/mm
52
Velocidad del huso
R/min
50-3000
Modo de cambio de husillo
Servo
Torque de salida del husillo
Nuevo Méjico
84
Potencia del motor principal
KW
3.7
Tipo de chuck
Hidráulico a través de Chuck
Tamaño de Chuck
pulgada
6
Tasa de alimentación
Velocidad transversal rápida en el eje x
m/min
25
Velocidad transversal rápida en el eje z
m/min
25
Servo de motor de par en el eje x
Nuevo Méjico
6
Servo de motor de par en el eje Z
Nuevo Méjico
6
Viajes de eje x
mm
160
Z viajes z
mm
330
Tipo de tipo de guía
Guía lineal de rodillo
Torreta
Tipo de torreta
Tipo de pandilla
Herramientas giro/tamaño de la barra aburrida
mm
20 × 20/φ25
Fuente de energía
Potencia nominal total
Kva
12
Total de corriente calificada
A
26
Dimensión
Peso de la máquina
kg
2000
Dimensión de la máquina
L*w*h (mm)
1950 × 1520 × 1800
Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.
