350M/350M-L/350MS/350MS con torno de inclinación por subpase para giro y fresado del eje largo

Taizhou Eastern CNC Technology Co., Ltd. Inicio / Productos / Torno de bancada inclinada CNC / 350M/350M-L/350MS/350MS con torno de inclinación por subpase para giro y fresado del eje largo

350M/350M-L/350MS/350MS con torno de inclinación por subpase para giro y fresado del eje largo

350m/350m-l/350ms/350ms con torno de lecho inclinado CNC Sub-Spindle para girar y fresarse del eje largo

Diámetro máximo de mecanizado: 400 mm

Longitud máxima de mecanizado: 1500 mm

Tamaño de Chuck: 10 "pulgada

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

Introducción a la máquina de torno de inclinación de la serie de 350m

El torno de inclinación de la serie de 350m integra los rieles de guía de lecho escalonado de 35º (rieles altos y bajos), A2-8 Spindle Electric de alta torca y la torreta de fresado de energía BMT65, el marco central hidráulico programable estándar, el servo cola, el subpuesto opcional y otros componentes funcionales han lanzado una solución de maquinador para huertes delgados. Se pueden completar múltiples procesos como girar, molienda, aburrido, perforación, tapping y escarcha en una sola sujeción. Puede reducir la cantidad de subida y mejorar la precisión del procesamiento; Acortar la cadena de procesos de fabricación de productos y mejorar la eficiencia de producción.

El centro de molienda de giro de 350 ms es la solución ideal de giro y fresado para ejes delgados. When the ratio of the length of a shaft workpiece to its diameter is greater than 25 (L/d>25), it is called a slender shaft, such as oil cylinders and piston rods, heavy machinery transmission shafts, screws, etc. During the turning process of such slender shaft parts, due to their poor rigidity, the slender shaft is easily bent and deformed under the action of cutting force, own gravity, rotational fuerza centrífuga, y cortar calor, destruyendo así la relación relativa entre la herramienta y la parte. La precisión de la interpolación del movimiento hace que el eje del esbelto procesado produzca flujo ondulado, lo que afecta seriamente la precisión de mecanizado de la pieza. Al mismo tiempo, la deformación de flexión del eje delgado también causará vibración en el sistema de proceso, afectando seriamente la rugosidad de las partes. En la actualidad, los fabricantes nacionales y extranjeros generalmente giran y las piezas del esbelto del esbelto utilizando centros compuestos de giro y fresado de golpes largos, y usan un marco central hidráulico para el procesamiento de soporte. Después de que se completa el proceso de giro, luego se muelen con un molinillo.


1. Las máquinas herramientas de la serie 350 integran la guía de lecho escalonada de 35 °, el huso de alta potencia A2-8 y la torreta servo o la torreta de herramientas impulsadas (torreta de fresado).
2. El servo contra la cola es la configuración estándar. Además, los componentes funcionales opcionales, como un reposapiés hidráulico estable programable y un sub-husillo, están disponibles para mecanizar los eje delgados.
3. Múltiples procesos como girar, fresarse, aburrido, perforación, tapping y enrollamiento se pueden completar con una sola sujeción. Esto puede reducir la cantidad de sujeción, mejorar la precisión del mecanizado, acortar la cadena de procesos de fabricación de productos y aumentar la eficiencia de producción.

Principal A partes de Máquina de torno de inclinación

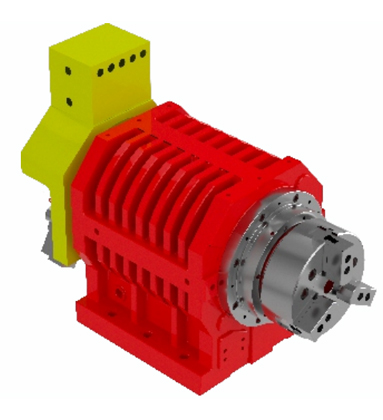

Eje incorporado


El huso es impulsado por un motor sincrónico de imán permanente de alta eficiencia, alta eficiencia y alto rendimiento. Además, se adoptan rodamientos de rodillos cilíndricos cortos de doble fila P4. Esta configuración garantiza la alta precisión, rigidez y estabilidad del huso.
Velocidad del husillo: 3000 rpm
Potencia del husillo: 26.5kw
Agujero de cón de husillo: ф86 mm

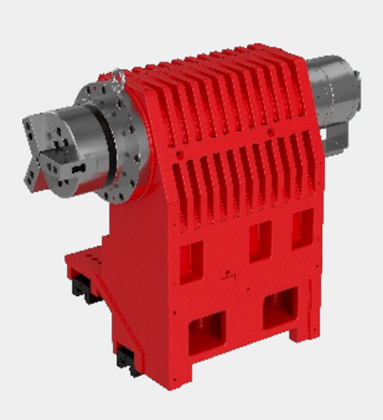

Subterráneo


El subpinte sostiene y gira una pieza de trabajo para que se mecanice en los lados delanteros y traseros. Esto significa que una sujeción completa todos o la mayoría de los procesos de giro, reduciendo la intervención manual y mejorando la eficiencia del mecanizado.
Velocidad de subpinte: 4000 rpm
Potencia de subpinte: 22 kW

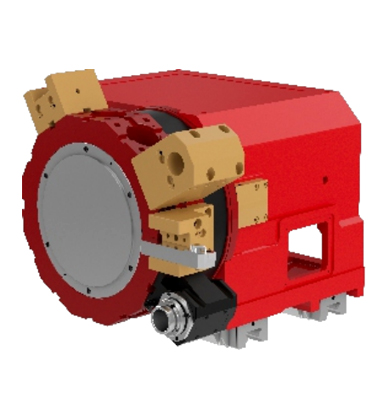

Torreta de herramienta de conducción integrada


La torreta de herramienta conducida se caracteriza por una alta precisión de posicionamiento, un diseño compacto y rápido. Permite cambios en la herramienta sin levantar, lo que aumenta la eficiencia del mecanizado.

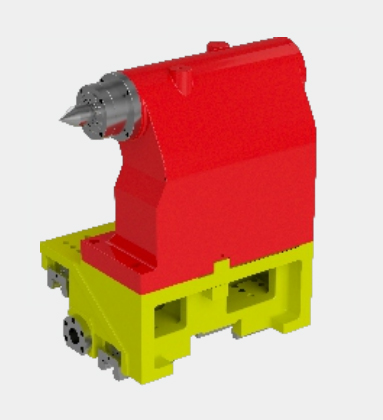

Servo contra el portaes


El control del servomotor permite una respuesta rápida a las señales de control, garantizando un ajuste preciso de la posición y la fuerza de sujeción durante el mecanizado. Esto mejora significativamente la eficiencia de producción y la precisión del mecanizado.

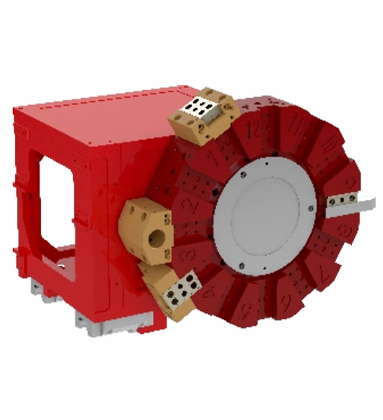

Servo torreta integrado


La torreta y el carro están integrados y se conectan directamente a la vía de guía lineal, lo que hace que la estructura sea más compacta. Con las mismas dimensiones estructurales, se puede usar un disco de engranaje final más grande, aumentando la rigidez y la estabilidad. Al indexar y bloquear, el disco de herramientas no tiene una acción de elevación, que preserva la precisión, extiende la vida útil y aumenta la eficiencia de mecanizado de la máquina herramienta.

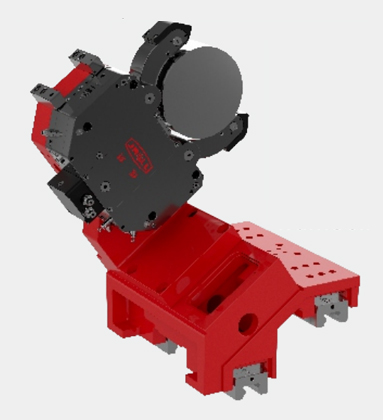

Descanso estable programable


La interpolación del marco central se logra utilizando un mecanismo de accionamiento de tornillo independiente y compacto para tirar de la diapositiva del marco central.

Características de la serie de 350 m de torno de inclinación

Adopta el lecho de la máquina de 35 °, la alta rigidez, con la herramienta Hidráulica Servo 12 después de la torreta, el huso incorporado, el hilero a través de Chuck y el soporte trasero de servo programable, la buena opción para el corte pesado y el procesamiento de eje largo.

Estándar

Opcional

1. Sistema de control básico de Siemens 828D

1. Sistema de control Fanuc 0i-TF Plus

2. A2-8

2. Sistema de control absoluto GSK 988TA

3. Hidráulico a través de Chuck 10 pulgada

3. Reneishaw Auto Tool Setter

4. Hidráulica Servo 12 Herramienta post Torreta

4. Alimentador de barra automática

5. Atropeta de servo programable

5. Skimmer de petróleo

6. Hidráulico Estable

6. Conseyor de chips

7. Guía lineal de rodillo

7. 12 Torreta de herramientas posterior a la publicación (BMT65)

350 m Especificación de torno de inclinación

Configuración 350 m
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 720
Balance máximo sobre la diapositiva φ/mm 400
Longitud máxima de mecanizado mm 1650 (si con hidráulico estable, 1500 mm
Diámetro máximo de la barra φ/mm 74
Diámetro máximo de mecanizado φ/mm 400
Eje incorporado Tipo de cabeza del husillo GB59001 A2-8
Agujero del huso φ/mm 86
Rango de velocidad del husillo rpm 30-3000
Modo de cambio de husillo Eje incorporado
Torque de salida del husillo Nuevo Méjico Calificación 220
Potencia del huso KW 26.5
Tipo de chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 10 "
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 20
Velocidad rápida de transverso en el eje z m/min 15
Velocidad rápida de transverso en el eje Z1 m/min 15
Servo Motor Torque en el eje X Nuevo Méjico 18
Servo Motor Torque en el eje z Nuevo Méjico 22
Viajes del eje X mm 380
Viajes del eje z mm 1650
Viaje en eje z1 mm 1600
Tipo de vía guía Guía lineal de rodillo
Torreta Tipo de torreta Hidráulica Servo 12 Herramienta post Torreta
Tamaño de herramienta mm 25 × 25/φ40
Torreta Servo Motor Torque Nuevo Méjico 9.5
Contragolimiento Tipo de atalde Servo programable
Conpario interno de la manga del contrapalaje Mt5
Viaje en la cola mm 1600
Fuente de energía Potencia nominal total Kva 48
Corriente total calificada A 100
Dimensión Peso de la máquina kg 8600
Dimensión de la máquina L*w*h (mm) 4000 × 2100 × 2300

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramientas

350 ms CNC Especificación de torno de inclinación

Configuración 350 ms 350 ms con sub-huso
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 720 720
Balance máximo sobre la diapositiva φ/mm 400 400
Longitud máxima de mecanizado mm 1540
(Si con hidráulico estacionario, 1390 mm)
1540
Diámetro máximo de mecanizado φ/mm 400 400
Diámetro máximo de la barra φ/mm 74 74
Eje incorporado Tipo de cabeza del husillo GB59001 A2-8 A2-8, con sub-husillo A2-6
Agujero del huso φ/mm 86 86, con sub-husillo 62
Rango de velocidad del husillo rpm 30-3000 50-3000, con sub-husillo 50-4000
Modo de cambio de husillo Eje incorporado Eje incorporado
Torque de salida del husillo Nuevo Méjico Calificación 220 Calificación 220, Máx 606
con sub-Spindle clasificado 105, Max 183
Potencia del huso KW 26.5 26.5, con sub-husillo 22
Tipo de chuck Hidráulico a través de Chuck Ardiente hidráulico
Tamaño de Chuck pulgada 10 " 10 ", con Sub-Spindle Chuck 8"
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 18 20
Velocidad rápida de transverso en el eje z m/min 22 15
Velocidad rápida de transverso en el eje Z1 m/min 15 15
Servo Motor Torque en el eje X Nuevo Méjico 18 18
Servo Motor Torque en el eje z Nuevo Méjico 22 22
Servo Motor Torque en el eje Z1 Nuevo Méjico 15
Viajes del eje X mm 320 320
Viajes del eje z mm 1540 1540
Viaje en eje z1 mm 1680
Subsidio mm 1500
Tipo de vía guía Guía lineal de rodillo
Torreta Tipo de torreta 12 Torreta de herramientas de poste impulsada (BMT65)
Tamaño de herramienta mm 25 × 25/φ32/ER40
Torreta Servo Motor Torque Nuevo Méjico 9.5 9.5
Herramienta conducida servo motor par de motor Nuevo Méjico 16.7 16.7
Contragolimiento Tipo de atalde Servo programable
Conpario interno de la manga del contrapalaje Mt5 ——
Viaje en la cola mm 1600 ——
Fuente de energía Potencia nominal total Kva 48
Corriente total calificada A 100
Dimensión Peso de la máquina kg 8620 8720
Dimensión de la máquina L*w*h (mm) 4000 × 2100 × 2300

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

350 ms-L Especificación de la máquina de torno de inclinación

Configuración 350m-L 350 ms-L
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 720 720
Balance máximo sobre la diapositiva φ/mm 400 400
Longitud máxima de mecanizado mm 2000 1890
Diámetro máximo de mecanizado φ/mm 400 400
Diámetro máximo de la barra φ/mm 100 100
Eje incorporado Tipo de cabeza del husillo GB59001 A2-11 A2-11
Agujero del huso φ/mm 131 131
Rango de velocidad del husillo rpm 30-2000 30-2000
Modo de cambio de husillo Eje incorporado Eje incorporado
Torque de salida del husillo Nuevo Méjico Calificación 320 Calificación 320
Potencia del huso KW 36.9 36.9
Tipo de chuck Hidráulico a través de Chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 15 " 15 "
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 20 20
Velocidad rápida de transverso en el eje z m/min 15 15
Velocidad rápida de transverso en el eje Z1 m/min 15 15
Servo Motor Torque en el eje X Nuevo Méjico 18 18
Servo Motor Torque en el eje z Nuevo Méjico 22 22
Viajes del eje X mm 380 380
Viajes del eje z mm 2000 1890
Viaje en eje z1 mm 2030 2030
Tipo de vía guía Guía lineal de rodillo Guía lineal de rodillo
Torreta Tipo de torreta Servo hidráulico
12 Torreta posterior a la herramienta
12 impulsado por post
Torreta de herramientas (BMT65)
Tamaño de herramienta mm 25 × 25/φ40 25 × 25/φ32/ER40
Torreta Servo Motor Torque Nuevo Méjico 9.5 9.5
Herramienta conducida servo motor par de motor Nuevo Méjico 16.7
Contragolimiento Tipo de atalde Servo programable Servo programable
Conpario interno de la manga del contrapalaje Mt5 Mt5
Viaje en la cola mm 2030 2030
Fuente de energía Potencia nominal total Kva 48 48
Corriente total calificada A 100 100
Dimensión Peso de la máquina kg 9200 9220
Dimensión de la máquina L*w*h (mm) 5200 × 2100 × 2300 5200 × 2100 × 2300

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Serie de 350m Aplicación de torno de inclinación
