C320K TT SLANT DE ALTA VELOCIDAD CNC Torn


Puede completar automáticamente el corte de superficies cilíndricas internas y externas, superficies cónicas, superficies de arco, caras finales, ranuras, con valor y otros procesos para varias piezas de eje y disco, y puede convertir los roscas métricas rectas, las hilos del extremo del extremo y los hilos rectos de las pulgadas. Varios procesos de giro, como hilos cónicos.

Diámetro máximo de mecanizado: 250 mm

Longitud máxima de mecanizado: 240 mm

Tamaño de Chuck: 6 "pulgadas

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

C320K TT Slant CNC Porto Introducción

1. Esta toalla de cama inclinada se desarrolla utilizando tecnologías internacionales con alta precisión, velocidad y rigidez. Con un diseño fácil de usar, una apariencia elegante y fácil de mantener, integrar sistemas mecánicos, eléctricos e hidráulicos para mejorar la eficiencia de producción.
2. La estructura de lecho inclinada integral de 45 ° garantiza que la pieza de trabajo está más cerca del operador y la descarga de chips lisos. Hecho de arena de resina de alta calidad, la cama tiene una excelente rigidez y resistencia a los choques.
3. La máquina con un gabinete eléctrico tiene un buen rendimiento de sellado y utiliza el intercambiador de calor para garantizar el funcionamiento normal en un ambiente de alta temperatura y alta humedad.
4. La presión hidráulica se ajusta a través de las perillas del panel con la pantalla de marcación, asegurando un funcionamiento seguro y conveniente.

Descripción de las características estructurales básicas de la máquina herramienta

1 cama

El lecho tiene una estructura integrada de hierro fundido de la cavidad circular de la cavidad circular de 45 °, asegurando la capacidad de corte de trastorno pesado. La cama se funde con arena de resina de alta calidad, ofreciendo una excelente rigidez, resistencia a la vibración y la eliminación de chips lisos.

2 carcasa del huso

Los cojinetes de la carcasa del husillo utilizan una combinación de rodamientos de rodillos cilíndricos de doble raza y rodamientos de empuje de contacto angular, proporcionando una alta rigidez. El diseño estructural incorpora medidas para reducir la deformación térmica del huso, asegurando que el huso mantenga la estabilidad relativa a lo largo de su eje durante la operación prolongada.
Diseño estructural para minimizar la deformación térmica del huso, asegurando la estabilidad relativa del eje del huso durante la operación prolongada.

3 Sistema de energía

Los servomotoros del eje X y Z están directamente conectados a tornillos de bola de precisión a través de acoplamientos elásticos, que ofrecen alta precisión. Los tornillos de bola se fijan en ambos extremos, mejorando
El soporte de la rigidez de los asientos del rodamiento, minimizando así la distorsión y la deformación causada por el posicionamiento frecuente de alta velocidad y el corte pesado. Los rodamientos son rodamientos de precisión de contacto angular especializados de 60 grados para tornillos de bola, que ofrecen alta velocidad y precisión.

4 diapositivas

El sistema de transmisión utiliza guías de rodamiento lineales taiwanesas importadas para cumplir con los requisitos eficientes de alta velocidad y eficientes, reduciendo la resistencia a la fricción y la deformación inducida por la temperatura, mejorando así el procesamiento de precisión y garantizando la estabilidad a largo plazo de la precisión de corte.

5 herramienta torreta

La última serie completamente funcional está equipada con 8-12 torretas de herramientas servohidráulicas. Tienen un posicionamiento de indexación rápida, una alta precisión de la indexación y una excelente rigidez de rotación.
La torreta de la herramienta está equipada con una función central de suministro de refrigerante, que proporciona alta presión de refrigerante. La capacidad del tanque de refrigerante es suficiente para evitar la interrupción del flujo de refrigerante durante el mecanizado, y está equipado con un sistema de filtración para una alta precisión de filtración.

6 Sistema hidráulico

La sujeción hidráulica, la extensión/retracción del manga del host en llamas se puede controlar tanto por comandos del programa como para operaciones de pedal de pies, ofreciendo conveniencia y eficiencia. El ajuste de la presión hidráulica se controla mediante perillas rotativas montadas en el panel con pantallas de marcado, lo que garantiza un funcionamiento seguro y conveniente.
La sujeción hidráulica, la liberación, la liberación y la extensión/retracción de la manga de la contraparte se puede controlar mediante el pedal del pie además del control del programa, ofreciendo conveniencia y eficiencia. Los ajustes de presión hidráulica se realizan utilizando perillas giratorias de panel con pantallas de marcación, lo que garantiza un funcionamiento seguro y conveniente.

7 Sistema de lubricación

La máquina de herramientas utiliza un sistema de lubricación centralizado automático con crónica y suministro de aceite medido. El distribuidor de aceite ajusta la presión de suministro de acuerdo con los requisitos de presión de diferentes puntos de lubricación para garantizar una lubricación adecuada para todos los puntos de lubricación (como guías, inserciones, tornillos de plomo, tuercas, etc.).
También se proporciona una función de alarma del sistema de lubricación.

8 Sistema de enfriamiento

El torno de CNC del lecho inclinado tiene una protección completa de la ruta de la guía, con el tanque de refrigerante y el transportador de chips separados de la máquina principal para evitar que los efectos de corte térmico afecten la precisión de la máquina.

9 Sistema eléctrico

La herramienta de gabinete de unidades de electricidad tiene un excelente rendimiento sellado y está equipado con un aire acondicionado de gabinete eléctrico para garantizar que el sistema CNC funcione normalmente en ambientes de alta temperatura y alta humedad.

10 Medidas de prevención de colisión límite

Los dispositivos de prevención de colisión de búfer de goma se instalan en los asientos del rodamiento en las posiciones de viaje de límite positivo y negativo de los ejes para proporcionar protección final para tornillos de bola de doble tuerca contra colisiones dañinas en condiciones anormales.

11 Protección de seguridad

La máquina de herramientas presenta un diseño de hoja interno completamente cerrado y un diseño de hoja externa completamente cerrado, con un espesor de hoja de no menos de 2 mm. Durante la operación, la máquina de herramientas permanece libre de deformación y vibración.
Las cubiertas protectoras internas hechas de acero inoxidable se utilizan para guías, tornillos de plomo, tuercas y rodamientos. La eliminación de chips y la limpieza de escombros son convenientes.



Importante A partes de Cama con lazo

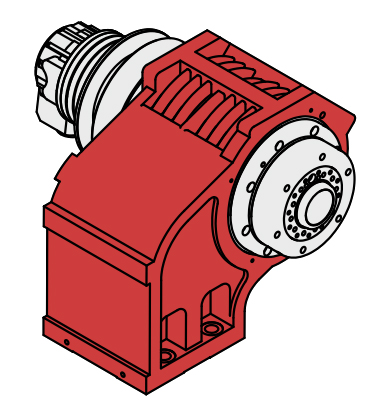

Eje incorporado (opcional)


El huso es impulsado por un motor imán permanente sincrónico de alta eficiencia, alta eficiencia y alto rendimiento. Además, se adoptan cojinetes de rodillos de rodillos de fila corta de doble energía. Esta configuración garantiza la alta precisión, rigidez y estabilidad del huso.
Velocidad del husillo: 5000 rpm
Potencia del husillo: 12kw
Agujero de punto de huso: ф56 mm

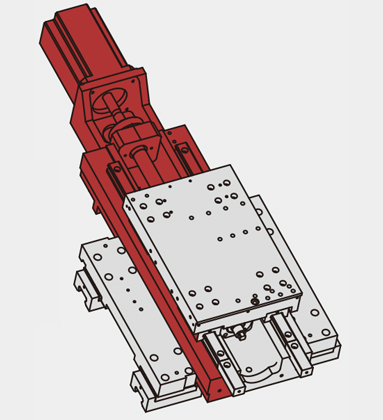

Deslizar


El portaobjetos horizontal tiene 730 mm de largo, se puede instalar con múltiples filas de titulares de tipos de pandillas con velocidad rápida de cambio de herramienta y cambio de alta precisión, se puede equipar con una herramienta de fresado en vivo de alta velocidad o una torreta (dependiendo de los requisitos del usuario) para productos complejos.
Viajamiento del eje x/z: 160/300 mm
Velocidad rápida del eje x/z: 25/25m/min

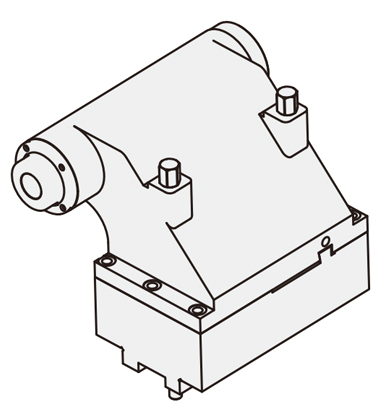

Contrapeso hidráulico


La contraparte hidráulica automática incorporada es precisa, estable, eficiente y segura. La instalación diseñada rigurosamente con un sistema hidráulico estable garantiza un alto grado de alineación de la máquina.
Diámetro de manga de cola: ф65
EXPERSOS DE COLA: 70 mm

Inclinado CNC torno C320K TT Características

Adopta el lecho de la máquina de 45 °, alta rigidez con la herramienta hidráulica servo 8/12 después de la torreta, con eje servido, hidráulico a través del chuck y la contraparte hidráulica, adecuada para el eje corto y el procesamiento de la pieza de trabajo de la placa pequeña.

Estándar

Opcional

1. Siemens 808 Control Simens

1. Sistema de control Fanuc 0i-TF Plus

2. TO2-5

2. Syntec 22TB Control System

3. Huso de servo

3. Sistema de control absoluto GSK 988TA

4. Hidráulico a través de Chuck 6 pulgadas

4. Huso incorporado (C320ktt MS)

5. Holina de servo de hidráulica 8/12 Herramienta de torreta

5. 12 Torreta de herramienta de poste (BMt40)

6. Tail hidráulica encima

6. Reneishaw Auto Tool Setter

7. Guía lineal de rodillo

7. Alimentador de barra automática

8. Skimmer de petróleo

9. Consejo de CIPS

C320K TT Torno de inclinación Especificación

Configuración C320ktt C320ktt con torreta de herramienta conducida
Capacidad de mecanizado Swing máximo en la cama φ/mm 320 320
Balance máximo en la diapositiva φ/mm 140 140
Longitud máxima de mecanizado mm 240 160
Diámetro máximo de mecanizado φ/mm 250 250
Diámetro de barra máxima φ/mm 40 40
Servo Spindle Tipo de cabeza del husillo GB59001 A2-5 A2-5
Agujero φ/mm 52 52
Velocidad del huso R/min 60-4000 50-4000
Modo de cambio de husillo Servo Servo
Potencia del motor principal KW 3.7 3.7
Tipo de chuck Hidráulico a través de Chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 6 " 6 "
Tasa de alimentación Velocidad transversal rápida en el eje x m/min 25 25
Velocidad transversal rápida en el eje z m/min 25 25
Servo de motor de par en el eje x Nuevo Méjico 6 6
Servo de motor de par en el eje Z Nuevo Méjico 6 6
Viajes de eje x mm 160 110
Z viajes z mm 300 200
Tipo de tipo de guía Guía lineal de rodillo Guía lineal de rodillo
Torreta Tipo de torreta Servo hidráulico 8/12 Post Torreta Tool 12 herramientas postales propiadas torreta (BMt40)
Herramientas giro /tamaño de la barra aburrida mm 20 × 20/φ25 20 × 20/φ25/ER20
Eliminar Tipo de atalé Hidráulico Hidráulico
Diámetro de la manga atalle φ/mm 65 65
Astro manga viajes mm 70 70
El consumo interno de contraparte y contraparte MT4 MT4
Fuente de energía Potencia nominal total Kva 10 10
Total de corriente calificada A 20 20
Dimensión Peso de la máquina kg 2115 2200
Dimensión de la máquina L*w*h (mm) 2120 × 1675 × 1900 2120 × 1675 × 1900

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramientas

Inclinado CNC torno Aplicación C320K TT
