Máquina de cama plana CK1000 CK1000 CNC para eje largo

CK1000 Horizontal CNC Latón plano para eje largo La estructura del lecho plano adopta un diseño de riel de guía rectangular de alta rigidez y alta carga. El diseño está optimizado para el rendimiento dinámico del riel de guía rectangular durante el movimiento. Es resistente a la deformación, la resistencia al terremoto y la operación de mecanizado durante el corte pesado. liso. La caja del huso principal adopta la transmisión de tres velocidades correspondiente y un alto par. La relación de baja velocidad alcanza la 1:23. El cojinete principal de la caja del huso adopta los rodamientos de rodillos cilíndricos de doble fila y los rodamientos de contacto angular de empuje bidireccional, que tienen una alta rigidez y estabilidad a largo plazo de una fuerte precisión de corte. La máquina herramienta adopta un sistema de lubricación centralizado automático para proporcionar un suministro de aceite regular y cuantitativo. El distribuidor de aceite ajusta la presión del suministro de aceite de acuerdo con los requisitos de presión de diferentes piezas lubricantes para garantizar que cualquier parte lubricante (como rieles de guía, inserciones, tornillos, tuercas y otros pares de fricción) pueda obtener una lubricación adecuada y establecer la función de alarma del sistema de lubricación.

Diámetro máximo de mecanizado: 850 mm

Longitud máxima de mecanizado: 1500 mm

Tamaño de Chuck: 630φ/mm

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

1. La máquina herramienta tiene una cama plana integral, lo que garantiza la estabilidad de precisión durante el corte pesado. Los ejes X y Z cuentan con guías endurecidos rectangulares cuadrados, adecuados para un corte pesado y mantenimiento de precisión a largo plazo.
2. La caja del husillo utiliza la transmisión de tres velocidades con una relación 1:30. Junto con cojinetes de servicio pesado y un servomotor, ofrece alto par, rigidez y precisión para un corte pesado continuo.
3. Los servomotores del eje x/z están conectados directamente al tornillo de bola de precisión a través de los acoplamientos meditales, y los tornillos se fijan en ambos extremos. La rigidez de la base de montaje se mejora para minimizar la deformación del tornillo causada por un posicionamiento frecuente, de alta velocidad o un corte pesado.
4. El torno tiene protección de guía completa. El tanque de refrigerante y el transportador de chips se separan de la unidad principal para evitar que el corte térmico afecte la precisión del mecanizado. El diseño de borde evita que los chips de hierro y el refrigerante salpiquen durante el corte pesado y la pulverización de alta presión.

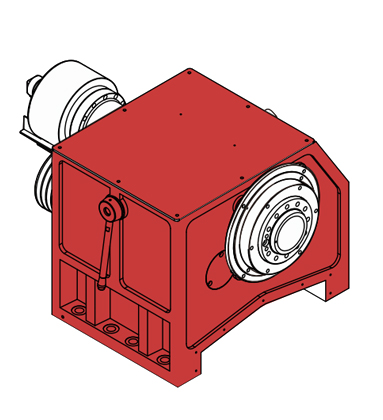

Huso
La caja del husillo combina los rodamientos de rodillos cilíndricos cortos de doble fila y los rodamientos de bolas de empuje bidireccionales. El servomotor principal, emparejado con los tres engranajes dentro de la caja, permite un cambio de velocidad sin pasos dentro de cada engranaje, logrando un alto par, alta rigidez y garantizar la precisión durante el corte pesado a largo plazo.
Potencia del husillo: 15kw
Orificio cónico del husillo: φ121 mm

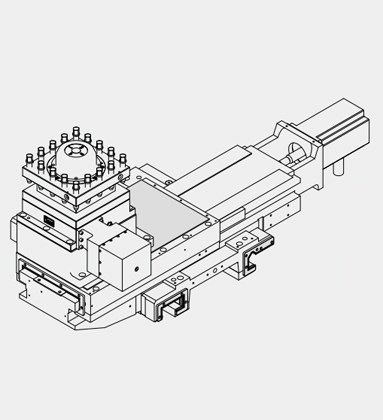

Guía rectangular
La estructura de la cama plana es adecuada para mecanizado de alta velocidad con alta precisión de posicionamiento. La guía rectangular dura de los ejes X y Z es adecuada para un corte pesado y garantiza una alta rigidez y precisión de corte a largo plazo.
Velocidad rápida del eje X/Z: 10/12m/min

Característica:

El torno de cama plana, el cambio de engranaje, generalmente está trabajando con el tortugado de indexación, adecuado para el procesamiento de la pieza de trabajo de la válvula, estándar con 4 post torreta eléctrica y atalda manual.

Estándar

Opcional

1. Sistema de control avanzado de Siemens 808d

1. Sistema de control Fanuc 0i-TF Plus

2. A2-15

2. Sistema de control absoluto GSK 988TA

3. Servo Huso

3. Hidráulico a través de Chuck

4. Manual Chuck 25 pulgada

4. Indexar Chuck (personalizado según la pieza de trabajo)

5. Electric 4 post torreta

5. Alimentador de barra automática

6. Guía rectangular

6. Skimmer de petróleo

7. Manual de cola

Especificación

Configuración CK1000
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 1000
Balance máximo sobre la diapositiva φ/mm 630
Máxima longitud de mecanizado mm 1500
Diámetro máximo de mecanizado φ/mm 850
Spindle Tipo de cabeza del husillo GB59001 A2-15
Rango de velocidad del husillo r/min Geara: 50-300; B: 300-700; C: 700-1000
Torque con clasificación de huso Nuevo Méjico 5000
Potencia del motor principal KW 15
Agujero del huso φ/mm 121
Tipo de chuck Manual Chuck
Tamaño de Chuck pulgada 25
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 10
Velocidad rápida de transverso en el eje z m/min 12
Servo Motor Torque en el eje X Nuevo Méjico 18
Servo Motor Torque en el eje z Nuevo Méjico 22
Viajes del eje X mm 500
Viajes del eje z mm 1600
Tipo de vía guía Guía rectangular
Ancho de la vía guía mm 600
Torreta Tipo de torreta Torreta de 4 postes eléctricos
Tamaño de herramienta mm 40 × 40
Torreta Tiempo de cambio S 1.5/902.4/1803.4/270
Precisión de posicionamiento repetido de la transposición de la torreta mm 0.008
Contragolimiento Conpario interno de la manga del contrapalaje MT6
Diámetro de la manga del atalde φ/mm 120
Viajes de manga de astro mm 200
Fuente de energía Potencia nominal total Kva 26
Corriente total calificada A 54
Dimensión Peso de la máquina kg 9500
Dimensión de la máquina L × W × H (mm) 4300 × 2300 × 1950

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.
