C6085/C6085-B Máquina de torno CNC de cama plana horizontal
La caja principal del huso de la cama plana CNC horizontal C6085/C6085-B para el corte pesado para el corte pesado adopta la transmisión de tres velocidades correspondiente y el alto par. El cojinete principal de la caja del huso adopta los rodamientos de rodillos cilíndricos de doble fila y los rodamientos de contacto angular de empuje bidireccional, que tienen una alta rigidez y estabilidad a largo plazo de una fuerte precisión de corte. El carro de la máquina herramienta adopta un diseño de riel de guía rectangular y un portavasos de 4 estaciones de alta rigidez de alta calidad. Los productos procesados son de alta calidad y alta eficiencia de procesamiento. La rigidez de giro y el rendimiento dinámico del carro medio están optimizados para mejorar la vida útil y la rigidez de giro de la máquina herramienta al procesar las piezas del cuerpo de la válvula.
1. Protección integral totalmente cerrada, operación duradera, estable, bajo ruido, superior a productos similares en el rendimiento impermeable, desagüe de aceite, a prueba de polvo y seguridad. 2. La estructura del lecho plano es adecuada para el mecanizado de alta velocidad y el posicionamiento preciso. La guía rectangular dura de los ejes X y Z es adecuada para un corte pesado y garantiza una alta rigidez y precisión de corte a largo plazo. 3. La caja del huso adopta un cambio de velocidad sin paso. Junto con cojinetes de servicio pesado y un servomotor, ofrece alto par, rigidez y precisión para un corte pesado continuo. 4. El gabinete eléctrico tiene un buen rendimiento de sellado y está equipado con un intercambiador de calor para garantizar el funcionamiento adecuado del sistema CNC en entornos de alta temperatura y alta humedad. 5. El transportador de chip opcional se simplifica y tiene la eliminación de chips suave. Es compacto, eficiente, seguro, confiable y opera con bajo ruido, y está equipado con protección contra sobrecarga.
Partes principales de la cama plana CNC torno

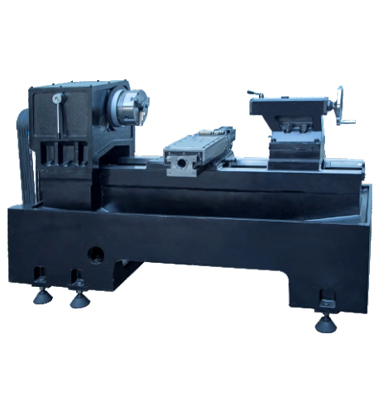

Cama integrada
Esta estructura permite mejorar la resistencia a la deformación y mejorar la rigidez.

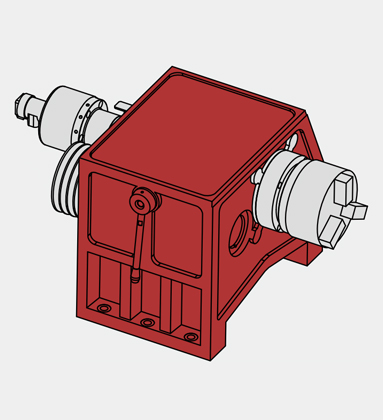

Huso
La caja del husillo combina los rodamientos de rodillos cilíndricos cortos de doble fila y los rodamientos de bolas de empuje bidireccionales. El servomotor principal, emparejado con los tres engranajes dentro de la caja, permite un cambio de velocidad sin pasos dentro de cada engranaje, logrando un alto par, alta rigidez y garantizar la precisión durante el corte pesado a largo plazo. Potencia del husillo: 11kw Orificio cónico del husillo: φ102 mm

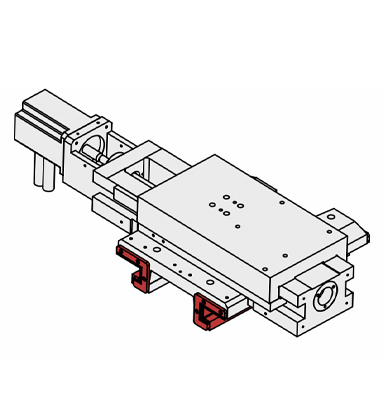

Guía rectangular
La estructura de la cama plana es adecuada para mecanizado de alta velocidad con alta precisión de posicionamiento. La guía rectangular dura de los ejes X y Z es adecuada para un corte pesado y garantiza una alta rigidez y precisión de corte a largo plazo. Viajamiento del eje x/z: 310/900 mm Velocidad rápida del eje x/z: 15/20m/min
Flat Bed CNC Lathe Machine C6085 Funciones de la serie
Tornos de cama plana, cambio de engranaje, estándar con chuck manual, 4 post torreta, guía rectangular y contrapalina manual, adecuada para el procesamiento de la pieza de trabajo de eje largo y de placa de corte pesado.
C6085-B es estándar con servomotor, chuck manual, torreta eléctrica 4 post y contrapalda manual.
Estándar
Opcional
1. Sistema de control avanzado de Siemens 808d
1. Sistema de control Fanuc 0i-TF Plus
2. A2-8
2. Sistema de control absoluto GSK 988TA
3. Servo Huso
3. Hidráulico a través de Chuck 10 pulgada
4. Manual Chuck 12 pulgada
4. Hidráulico Ninguno a través de Chuck 10 pulgada
5. Atropsión de cola manual
5. Atropque hidráulico
6. Electric 4 post torreta
6. PraGATIBTP63 ELECTRIC 8 HERRAMIENTA Post Torreta
7. Guía rectangular
7. Alimentador de barra de autos
8. Skimmer de aceite
C6085/C6085-B Camino plano horizontal CNC Especificación
Configuración
C6085
C6085-B
Capacidad de mecanizado
Swing máximo sobre la cama
φ/mm
600
600
Balance máximo sobre la diapositiva
φ/mm
400
400
Máxima longitud de mecanizado
mm
750
750
Diámetro máximo de mecanizado
φ/mm
520
520
Spindle
Tipo de cabeza del husillo
GB59001
A2-8
A2-8
Agujero del huso
φ/mm
102
102
Rango de velocidad del husillo
r/min
50-300; 300-700; 700-1000
50-1500
Modo de cambio de husillo
Engranaje
Servo
Torque de salida del husillo
Nuevo Méjico
2200
180
Potencia del motor principal
KW
11
11
Tipo de chuck
Manual Chuck
Manual Chuck
Tamaño de Chuck
pulgada
12
12
Tasa de alimentación
Velocidad rápida de transverso en el eje x
m/min
15
15
Velocidad rápida de transverso en el eje z
m/min
20
20
Servo Motor Torque en el eje X
Nuevo Méjico
7.5
7.5
Servo Motor Torque en el eje z
Nuevo Méjico
10
10
Viajes del eje X
mm
310
310
Viajes del eje z
mm
800
800
Tipo de vía guía
Guía rectangular
Guía rectangular
Torreta
Tipo de torreta
Torreta eléctrica 4 post
Torreta eléctrica 4 post
Tamaño de herramienta
mm
32 × 32
32 × 32
Contragolimiento
Tipo de atalde
Manual
Manual
Diámetro de la manga del atalde
φ/mm
100
100
Viajes de manga de astro
mm
200
200
Conario nternal de la manga del atalde
MT6
MT6
Fuente de energía
Potencia nominal total
Kva
17
17
Corriente total calificada
A
32
32
Dimensión
Peso de la máquina
kg
3715
3715
Dimensión de la máquina
L × W × H (mm)
3000 × 1540 × 1740
3000 × 1540 × 1740
Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.
Interferograma de herramientas
