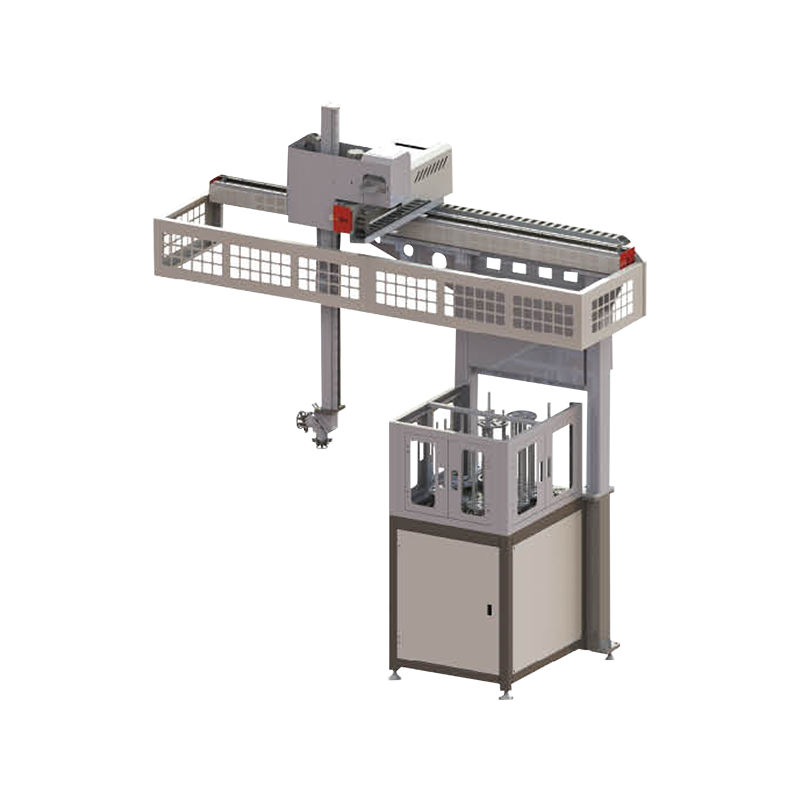

100150 LÍNEA LIGUDA DE LA SERIE LS3 CNC Automation Line

Manipulador de armadura externa de tres ejes integrado de silo

PARÁMETROS DE DETALLE
VISUALIZACIÓN DE VÍDEO

Introducción a la línea de producción de automatización de CNC.

La máquina herramienta CNC está equipada con un manipulador de truss externo integrado de tres ejes uno a uno (serie 100150 Light LS3). El sistema de silo giratorio de ocho estaciones en el lado derecho se usa para cargar. Después del procesamiento, la pieza de trabajo se puede devolver a la posición original del silo para la selección manual; El robot está cargando y descargando. El tiempo que cambia el material es de aproximadamente (8-10) s, adecuado para procesar piezas de disco/productos del tamaño de una luz con un peso de menos de 1 kg; Tamaño del manipulador de armadura: Longitud x ancho x Altura aproximadamente (2.4mx1.2mx3.7m).

Parámetros relacionados con el manipulador de la serie Light LS3
	Descripción de la función	Marcas y características
Módulos de componentes funcionales	Carrera de armadura de eje X (viga) : 2100 mm	Módulo lineal 100x150
	Eje y eje (3er eje) Viajamiento de armadura : 200 mm	80x140 módulo lineal
	Capazón de armadura del eje z (haz vertical) : 1100 mm	Módulo lineal 40x80
	Eje x (viga) Velocidad de movimiento: 0 - 120 m/min Eje y (tercer eje) Velocidad de movimiento: 0 - 90 m/min Eje z (viga vertical) Velocidad de movimiento: 0 - 120 m/min	El rango de la velocidad de movimiento del manipulador
	Eje x (haz) / z-eje (haz vertical) accionamiento de servomotor móvil	Core Xinjie/Langyu (valor absoluto de bus)
	Bastidor/piñón (garantía de 3 años)	Estante helicoidal de alta precisión
	Toboganes lineales de truss	Taiwán/Airtac Alemania/SLM
	Piezas de mandíbula de cilindro de una pieza (serie de luz)	Taiwán/Airtac Japón/SMC
	Reductor de manipulador	Ningbo/cuhk
	Tipo de silo (serie de luz)	Zhejiang/asiainfo
	Cilindro del manipulador Interruptor de detección magnética	Taiwán/Chilico
	Interruptor de proximidad asistido por manipulador	Zhejiang/Devre
	Relés de control del manipulador	Francia/Schneider
	Válvula solenoide y elemento de control neumático	Taiwán/Airtac

El sistema de control adopta el último sistema de control especial del manipulador absoluto del bus (expandible del eje 3-6) y una variedad de sistemas de control para elegir, el programa de programación universal del programa de acción manipulador, potente, buen rendimiento, operación fácil y rápida, programación de enseñanza rápida. 33

ANTERIOR: Línea de producción de automatización CNC de la serie LS 100150 Light

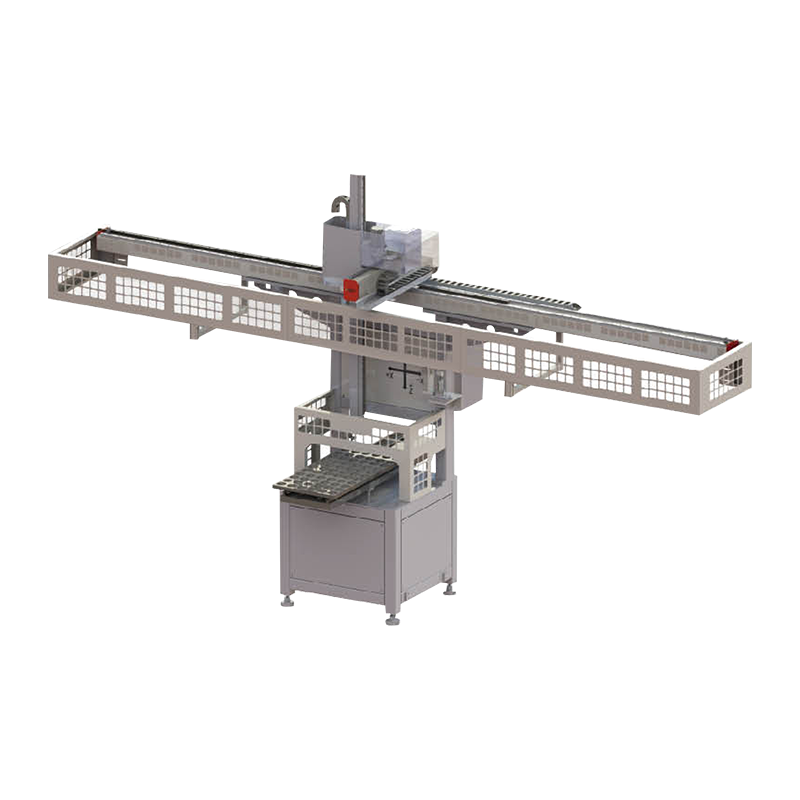

PRÓXIMO: Línea de producción de automatización CNC de la serie KS 100150 Light
