C400K-L de procesamiento de eje largo CNC Slant Bed Torde

El CNC C400K-L C400K-L CNC para procesamiento de eje largo

Diámetro máximo de mecanizado: 360 mm

Longitud máxima de mecanizado: 1000 mm

Tamaño de Chuck: 10 "pulgadas

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

C400K-L CNC SLANT CAMA INTRODUCCIÓN

La lata del lecho inclinado CNC C400K-L alrededor de la función completa adopta la protección del riel de guía completo, y el transportador de enfriamiento y chips se separa de la máquina principal para garantizar que la precisión de la máquina herramienta no se vea afectada por el corte térmico. El gabinete de la unidad eléctrica de la máquina herramienta tiene un buen sello y está equipado con aire acondicionado en el gabinete eléctrico para garantizar el funcionamiento normal del sistema CNC en el entorno de alta temperatura y alta humedad de la máquina herramienta. Los asientos del rodamiento en las posiciones de viaje en las direcciones positivas y negativas del eje están equipados con tampones de goma y dispositivos de colisión para proporcionar protección final para el par de tornillos de bola de doble tuerca de los impactos dañinos en circunstancias anormales.

1. El torno utiliza un servicio de torreta hidráulico con alta precisión de posicionamiento, tiempo de cambio de herramienta rápida y deformación mínima bajo un corte pesado.
2. El sistema de transmisión utiliza guías de rodillos lineales de Taiwán para cumplir con los requisitos de alta velocidad y alta eficiencia. Reduce la resistencia a la fricción y la deformación causada por el aumento de la temperatura, mejora la precisión del mecanizado y garantiza la estabilidad a largo plazo de la precisión del mecanizado de corte.
3. Protección integral totalmente cerrada la hace duradera, con operación estable y bajo ruido. Es superior a productos similares en términos de impermeabilización, drenaje de aceite, prueba de polvo y rendimiento de seguridad.
4. La máquina con un gabinete eléctrico tiene un buen rendimiento de sellado y utiliza el intercambiador de calor para garantizar el funcionamiento normal en un ambiente de alta temperatura y alta humedad.
5. El transportador de chips (opcional) tiene las ventajas de extracción de chips lisos, tamaño compacto, alta eficiencia, entrega estable, bajo ruido y protección de sobrecarga, etc.

Descripción de las características estructurales básicas de la máquina herramienta

1 cama

El lecho tiene una estructura integrada de hierro fundido de la cavidad circular de la cavidad circular de 45 °, asegurando la capacidad de corte de trastorno pesado. La cama se funde con arena de resina de alta calidad, ofreciendo una excelente rigidez, resistencia a la vibración y la eliminación de chips lisos.

2 carcasa del huso

Los cojinetes de la carcasa del husillo utilizan una combinación de rodamientos de rodillos cilíndricos de doble raza y rodamientos de empuje de contacto angular, proporcionando una alta rigidez. El diseño estructural incorpora medidas para reducir la deformación térmica del huso, asegurando que el huso mantenga la estabilidad relativa a lo largo de su eje durante la operación prolongada.
Diseño estructural para minimizar la deformación térmica del huso, asegurando la estabilidad relativa del eje del huso durante la operación prolongada.

3 Sistema de energía

Los servomotoros del eje X y Z están directamente conectados a tornillos de bola de precisión a través de acoplamientos elásticos, que ofrecen alta precisión. Los tornillos de bola se fijan en ambos extremos, mejorando
El soporte de la rigidez de los asientos del rodamiento, minimizando así la distorsión y la deformación causada por el posicionamiento frecuente de alta velocidad y el corte pesado. Los rodamientos son rodamientos de precisión de contacto angular especializados de 60 grados para tornillos de bola, que ofrecen alta velocidad y precisión.

4 diapositivas

El sistema de transmisión utiliza guías de rodamiento lineales taiwanesas importadas para cumplir con los requisitos eficientes de alta velocidad y eficientes, reduciendo la resistencia a la fricción y la deformación inducida por la temperatura, mejorando así el procesamiento de precisión y garantizando la estabilidad a largo plazo de la precisión de corte.

5 herramienta torreta

La última serie completamente funcional está equipada con 8-12 torretas de herramientas servohidráulicas. Tienen un posicionamiento de indexación rápida, una alta precisión de la indexación y una excelente rigidez de rotación.
La torreta de la herramienta está equipada con una función central de suministro de refrigerante, que proporciona alta presión de refrigerante. La capacidad del tanque de refrigerante es suficiente para evitar la interrupción del flujo de refrigerante durante el mecanizado, y está equipado con un sistema de filtración para una alta precisión de filtración.

6 Sistema hidráulico

La sujeción hidráulica, la extensión/retracción del manga del host en llamas se puede controlar tanto por comandos del programa como para operaciones de pedal de pies, ofreciendo conveniencia y eficiencia. El ajuste de la presión hidráulica se controla mediante perillas rotativas montadas en el panel con pantallas de marcado, lo que garantiza un funcionamiento seguro y conveniente.
La sujeción hidráulica, la liberación, la liberación y la extensión/retracción de la manga de la contraparte se puede controlar mediante el pedal del pie además del control del programa, ofreciendo conveniencia y eficiencia. Los ajustes de presión hidráulica se realizan utilizando perillas giratorias de panel con pantallas de marcación, lo que garantiza un funcionamiento seguro y conveniente.

7 Sistema de lubricación

La máquina de herramientas utiliza un sistema de lubricación centralizado automático con crónica y suministro de aceite medido. El distribuidor de aceite ajusta la presión de suministro de acuerdo con los requisitos de presión de diferentes puntos de lubricación para garantizar una lubricación adecuada para todos los puntos de lubricación (como guías, inserciones, tornillos de plomo, tuercas, etc.).
También se proporciona una función de alarma del sistema de lubricación.

8 Sistema de enfriamiento

El torno de CNC del lecho inclinado tiene una protección completa de la ruta de la guía, con el tanque de refrigerante y el transportador de chips separados de la máquina principal para evitar que los efectos de corte térmico afecten la precisión de la máquina.

9 Sistema eléctrico

La herramienta de gabinete de unidades de electricidad tiene un excelente rendimiento sellado y está equipado con un aire acondicionado de gabinete eléctrico para garantizar que el sistema CNC funcione normalmente en ambientes de alta temperatura y alta humedad.

10 Medidas de prevención de colisión límite

Los dispositivos de prevención de colisión de búfer de goma se instalan en los asientos del rodamiento en las posiciones de viaje de límite positivo y negativo de los ejes para proporcionar protección final para tornillos de bola de doble tuerca contra colisiones dañinas en condiciones anormales.

11 Protección de seguridad

La máquina de herramientas presenta un diseño de hoja interno completamente cerrado y un diseño de hoja externa completamente cerrado, con un espesor de hoja de no menos de 2 mm. Durante la operación, la máquina de herramientas permanece libre de deformación y vibración.
Las cubiertas protectoras internas hechas de acero inoxidable se utilizan para guías, tornillos de plomo, tuercas y rodamientos. La eliminación de chips y la limpieza de escombros son convenientes.

Importante A partes de CNC SLANT BED

Huso


La caja del husillo es una estructura de estructura de rodamiento de rodillos de doble fila. Esta configuración le permite lograr una alta precisión y rigidez, asegurando así la precisión y estabilidad a largo plazo durante las operaciones de alta resistencia.

Velocidad del husillo: 3000 rpm; 2500 rpm
Potencia del husillo: 11kw
Orificio del huso cónico: φ62 mm; Ф86 mm

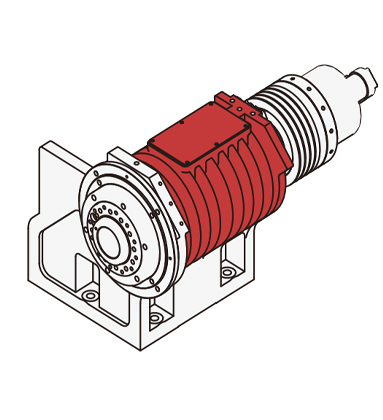

Cabeza


Se realizan mejoras en el conducto de aire de disipación de calor y el disipador de calor de la cabeza del huso, reduciendo el aumento en la temperatura de la caja del huso en un 15%.

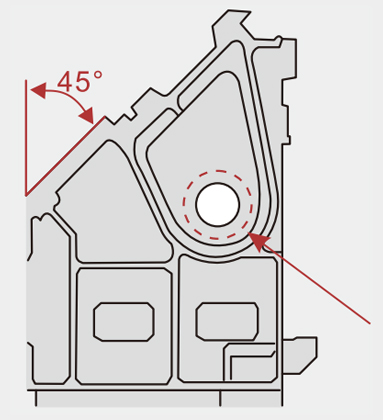

45 ° estructura de lecho inclinado integral


Esta estructura garantiza una alta estabilidad y rigidez durante el funcionamiento de la máquina de herramientas, así como la estabilidad del producto de masa producido.
Con múltiples tratamientos envejecidos, la estabilidad y la rigidez de la máquina herramienta mejoran significativamente.


Estructura de fundición


Usando una estructura de cavidad circular, la rigidez de la máquina aumenta en 1/3 con la misma carga y el mismo tamaño de la máquina.

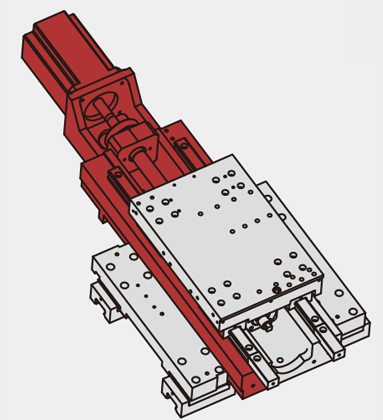

Paleta integrada


El diseño integrado del motor y la placa deslizante tiene una excelente resistencia, lo que reduce el error de precisión de ensamblaje y garantiza la precisión de la máquina.
Viaje del eje x/z: 200/500 mm; 200/1100 mm
Velocidad rápida del X/Z-Eje Z: 20/22m/min

CNC SlTont llegó Torthe C400K-L

Adopte el lecho de la máquina de 45 °, alta rigidez con la herramienta hidráulica Servo 12 Post Torret, con eje servido, hidráulico a través de Chuck e Homtart hidráulico, adecuado para el eje largo y la pieza de trabajo de la placa.

Estándar

Opcional

1. Sistema de control avanzado de Siemens 808d

1. Sistema de control Fanuc 0i-TF Plus

2. A2-8

2. Siemens 828D Control básico del sistema

3. Huso de servo

3. Syntec 22TB Control System

4. Hidráulico a través de Chuck 10 pulgadas

4. GSK 988TA Sistema de control absoluto

5. Herramienta Hidráulicos Servo 12 Post Turret

5. Reneishaw Auto Tool Setter

6. Tail hidráulica encima

6. Alimentador de barra automotriz

7. Guía lineal de rodillo

7. Skimmer de petróleo

8. Consejo de CIPS

9. Hidráulico estable (φ10-100 mm)

10. Servo programable de cola (Tour in the Tail: 900 mm)

C400K-L Especificación inclinada de la tela de cama

Configuración C400K-L
Capacidad de mecanizado Swing máximo en la cama φ/mm 580 580
Balance máximo en la diapositiva φ/mm 320 320
Longitud máxima de mecanizado mm 1000 1000
Diámetro máximo de mecanizado φ/mm 360 330
Diámetro de barra máxima φ/mm 74 74
Servo Spindle Tipo de cabeza del husillo GB59001 A2-8 A2-8
Agujero φ/mm 86 86
Velocidad del huso R/min 50-2500 50-2500
Modo de cambio de husillo Servo Servo
Torque de salida del husillo Nuevo Méjico 185 185
Potencia del motor principal KW 15 15
Tipo de chuck Hidráulico a través de Chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 10 " 10 "
Tasa de alimentación Velocidad transversal rápida en el eje x m/min 25 25
Velocidad transversal rápida en el eje z m/min 25 25
Servo de motor de par en el eje x Nuevo Méjico 7.5 7.5
Servo de motor de par en el eje Z Nuevo Méjico 7.5 7.5
Viajes de eje x mm 210 200
Z viajes z mm 1100 1050
Tipo de tipo de guía Guía lineal de rodillo Guía lineal de rodillo
Torreta Tipo de torreta Hidráulicos Servo 12 Post Torreta Tool 12 Torreta de herramientas de publicación post (BMt55)
Herramientas giro/tamaño de la barra aburrida mm 25 × 25/φ32 25 × 25/φ32/ER25
Eliminar Tipo de atalé Hydraulic Hydraulic
Diámetro de la manga atalle φ/mm 88 88
Astro manga viajes mm 80 80
El consumo interno de contraparte y contraparte Mt5 MT5
Fuente de energía Potencia nominal total Kva 18 18
Total de corriente calificada A 35 35
Dimensión Peso de la máquina kg 4500 4550
Dimensión de la máquina L*w*h (mm) 4300 × 1930 × 1800 4300 × 1930 × 1800

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.
