C500K MSY/C500K/C500K con cama T-sub-huso de cama inclinada para corte pesado

Diámetro máximo de mecanizado: 430 mm

Longitud máxima de mecanizado: 650 mm

Tamaño de Chuck: 10 "pulgadas

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

C500K SLANT CAMA CNC Introducción de torno

El CNC Sathe C500K de lecho inclinado adopta un lecho inclinado integrado de 45 ° y una estructura de hierro fundido de la cavidad circular para garantizar capacidades de corte pesados. La cama está fundida con arena de resina de alta calidad, que tiene buena rigidez, buena resistencia a los enfrentamientos y la eliminación de chips lisos.

El cojinete de la caja del husillo adopta los rodamientos de rodillos cilíndricos de doble raza y los rodamientos de contacto angular del empuje bidireccional, que tienen alta rigidez. La disipación de calor adopta un diseño estructural correspondiente para reducir la deformación térmica del huso para que el huso pueda mantener la estabilidad relativa del eje del husillo durante la operación a largo plazo.


1. El torno utiliza una torretete hidráulico de servomotren o herramienta de eje y torreta de herramienta de eje con alta precisión de posicionamiento, tiempo de cambio de herramienta rápida y una deformación mínima bajo un corte pesado.
2. El rodamiento de la caja del huso Torno adopta rodillos de doble fila de alta rigidez en el proceso de diseño, y se toman medidas para reducir la deformación térmica del huso. Esto permite que el huso mantenga la estabilidad relativa del eje del huso durante la operación a largo plazo.
3. El sistema de transmisión utiliza guías de rodillos lineales de Taiwán para cumplir con los requisitos de alta velocidad y alta eficiencia. Reduce la resistencia a la fricción y la deformación causada por el aumento de la temperatura, mejora la precisión del mecanizado y garantiza la estabilidad a largo plazo de la precisión del mecanizado de corte.
4. Los servomotoros del eje x/z están conectados directamente al tornillo de bola de precisión a través de acoplamientos flexibles, y los tornillos se fijan en ambos extremos. La rigidez de la base de ensamblaje se mejora para minimizar la deformación del tornillo causada por un corte frecuente, de alta velocidad o pesado. Un par de cojinetes de precisión de contacto angular de 60 ° se utilizan para alta velocidad y precisión.

Descripción de las características estructurales básicas de la máquina herramienta

1 cama

El lecho tiene una estructura integrada de hierro fundido de la cavidad circular de la cavidad circular de 45 °, asegurando la capacidad de corte de trastorno pesado. La cama se funde con arena de resina de alta calidad, ofreciendo una excelente rigidez, resistencia a la vibración y la eliminación de chips lisos.

2 carcasa del huso

Los cojinetes de la carcasa del husillo utilizan una combinación de rodamientos de rodillos cilíndricos de doble raza y rodamientos de empuje de contacto angular, proporcionando una alta rigidez. El diseño estructural incorpora medidas para reducir la deformación térmica del huso, asegurando que el huso mantenga la estabilidad relativa a lo largo de su eje durante la operación prolongada.
Diseño estructural para minimizar la deformación térmica del huso, asegurando la estabilidad relativa del eje del huso durante la operación prolongada.

3 Sistema de energía

Los servomotoros del eje X y Z están directamente conectados a tornillos de bola de precisión a través de acoplamientos elásticos, que ofrecen alta precisión. Los tornillos de bola se fijan en ambos extremos, mejorando
El soporte de la rigidez de los asientos del rodamiento, minimizando así la distorsión y la deformación causada por el posicionamiento frecuente de alta velocidad y el corte pesado. Los rodamientos son rodamientos de precisión de contacto angular especializados de 60 grados para tornillos de bola, que ofrecen alta velocidad y precisión.

4 diapositivas

El sistema de transmisión utiliza guías de rodamiento lineales taiwanesas importadas para cumplir con los requisitos eficientes de alta velocidad y eficientes, reduciendo la resistencia a la fricción y la deformación inducida por la temperatura, mejorando así el procesamiento de precisión y garantizando la estabilidad a largo plazo de la precisión de corte.

5 herramienta torreta

La serie de tornos completamente funcionales está equipada con 12 herramientas de servohidráulicas sucias. Tienen un posicionamiento de indexación rápida, una alta precisión de la indexación y una excelente rigidez de rotación.
La torreta de la herramienta está equipada con una función central de suministro de refrigerante, que proporciona alta presión de refrigerante. La capacidad del tanque de refrigerante es suficiente para evitar la interrupción del flujo de refrigerante durante el mecanizado, y está equipado con un sistema de filtración para una alta precisión de filtración.

6 Sistema hidráulico

La sujeción hidráulica, la extensión/retracción del manga del host en llamas se puede controlar tanto por comandos del programa como para operaciones de pedal de pies, ofreciendo conveniencia y eficiencia. El ajuste de la presión hidráulica se controla mediante perillas rotativas montadas en el panel con pantallas de marcado, lo que garantiza un funcionamiento seguro y conveniente.
La sujeción hidráulica, la liberación, la liberación y la extensión/retracción de la manga de la contraparte se puede controlar mediante el pedal del pie además del control del programa, ofreciendo conveniencia y eficiencia. Los ajustes de presión hidráulica se realizan utilizando perillas giratorias de panel con pantallas de marcación, lo que garantiza un funcionamiento seguro y conveniente.

7 Sistema de lubricación

La máquina de herramientas utiliza un sistema de lubricación centralizado automático con crónica y suministro de aceite medido. El distribuidor de aceite ajusta la presión de suministro de acuerdo con los requisitos de presión de diferentes puntos de lubricación para garantizar una lubricación adecuada para todos los puntos de lubricación (como guías, inserciones, tornillos de plomo, tuercas, etc.).
También se proporciona una función de alarma del sistema de lubricación.

8 Sistema de enfriamiento

El torno de CNC del lecho inclinado tiene una protección completa de la ruta de la guía, con el tanque de refrigerante y el transportador de chips separados de la máquina principal para evitar que los efectos de corte térmico afecten la precisión de la máquina.

9 Sistema eléctrico

La herramienta de gabinete de unidades de electricidad tiene un excelente rendimiento sellado y está equipado con un aire acondicionado de gabinete eléctrico para garantizar que el sistema CNC funcione normalmente en ambientes de alta temperatura y alta humedad.

10 Medidas de prevención de colisión límite

Los dispositivos de prevención de colisión de búfer de goma se instalan en los asientos del rodamiento en las posiciones de viaje de límite positivo y negativo de los ejes para proporcionar protección final para tornillos de bola de doble tuerca contra colisiones dañinas en condiciones anormales.

11 Protección de seguridad

La máquina de herramientas presenta un diseño de hoja interno completamente cerrado y un diseño de hoja externa completamente cerrado, con un espesor de hoja de no menos de 2 mm. Durante la operación, la máquina de herramientas permanece libre de deformación y vibración.
Las cubiertas protectoras internas hechas de acero inoxidable se utilizan para guías, tornillos de plomo, tuercas y rodamientos. La eliminación de chips y la limpieza de escombros son convenientes.


Importante A partes de Cama con lazo

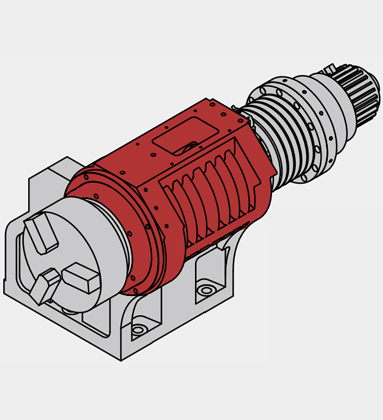

Huso


La caja del husillo es una estructura de estructura de rodamiento de rodillos de doble fila. Esta configuración le permite lograr una alta precisión y rigidez, asegurando así la precisión y estabilidad a largo plazo durante las operaciones de alta resistencia.
Velocidad del husillo: 2500 rpm
Potencia del husillo: 15kw
Agujero del huso cónico: φ86 mm

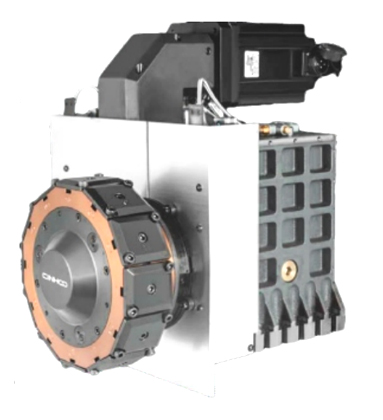

Cabeza


Se realizan mejoras en el conducto de aire de disipación de calor y el disipador de calor de la cabeza del huso, reduciendo el aumento en la temperatura de la caja del huso en un 15%.

Torreta con función de eje y (opcional)


Puede mejorar significativamente la capacidad de procesamiento de piezas de trabajo complejas y mejorar la precisión del procesamiento de piezas en múltiples proyectos de mecanizado. La cabeza de la cabeza del cortador es conducida por un servomotor. El cambio de herramientas se ejecuta en las instrucciones más cercanas, con alta velocidad y alta eficiencia. Tiene una alta precisión de posicionamiento y precisión del posicionamiento repetido, así como la alta rigidez y estabilidad.

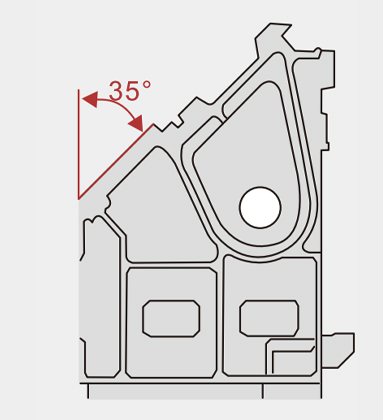

Estructura de lecho inclinado integral de 35 °


Esta estructura garantiza una alta estabilidad y rigidez durante el funcionamiento de la máquina de herramientas, así como la estabilidad del producto de masa producido. Con múltiples tratamientos de envejecimiento, la estabilidad y la rigidez de la máquina herramienta mejoran significativamente.

Inclinación CNC C500K roto chtortocteristics

Adopta el lecho de la máquina de 35 °, alta rigidez con la herramienta hidráulica 12 de la torreta post -torreta, con eje de servicio, hidráulico a través del confinamiento hidráulico y contraparte, adecuada para el eje de corte pesado y el procesamiento de la pieza de trabajo de la placa.

C500K MSY es el huso incorporado con el eje y 12 torreta de herramienta POS después de la torreta BMt55.

Estándar

Opcional

1. SIMENTO DE CONTROL DE SIEMENS 808D

1. Sistema de control Fanuc 0i-TF Plus

2. A2-8

2. Sistema de control básico de Siemens 828D

3. Servo Huso

3. Syntec 22TB Control System

4. Hidráulico a través de Chuck 10 pulgadas

4. GSK 988TA Sistema de control absoluto

5. Herramienta Hidráulicos Servo 12 Post Torreta

5. Huso educado (C500K MSY)

6. Tail hidráulica encima

6. Hidráulico a través de Chuck 8 pulgadas (C500K MSY)

7. Guía lineal de rodillo

7. Guía dura/guía lineal (C500K MSY)

8. Y-AIX VIVIENDO 12 Post Tool Torreta (C500K MSY)

9. Reneishawauto Tool Setter

10. Auto Barfeeder

11. Skimmer de petróleo

12. CYPS ENCE

13. Servo programable de cola (Tour de la cola: 600 mm)

C500K y C500KMSY Inclinación Torno Especificación

Configuración C500K C500K MSY
Capacidad de mecanizado Swing máximo en la cama φ/mm 500 500
Balance máximo en la diapositiva φ/mm 300 300
Longitud máxima de mecanizado mm 650 550
Diámetro máximo de mecanizado φ/mm 430 350
Diámetro de barra máxima φ/mm 74 50
Spindle Tipo de cabeza del husillo GB59001 A2-8 A2-6
Agujero φ/mm 86 62
Velocidad del huso R/min 60-2500 60-4000
Modo de cambio de husillo Servo Eje incorporado
Torque con clasificación de husillo Nuevo Méjico 220 180
Potencia del motor principal KW 15 17.2
Tipo de chuck Hidráulico a través de Chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 10 " 8 "
Tasa de alimentación Velocidad transversal rápida en el eje x m/min 25 25
Velocidad transversal rápida en el eje z m/min 25 25
Servo de motor de par en el eje x Nuevo Méjico 18 18
Servo de motor de par en el eje Z Nuevo Méjico 18 18
Viajes de eje x mm 240 190
Z viajes z mm 680 560
Viajes de eje y mm / ± 50
Tipo de tipo de guía Guía lineal de rodillo Guía lineal de rodillo
Torreta Tipo de torreta Hidráulicos Servo 12 Post Torreta Tool Torreta de eje y alta 12 publicaciones de herramientas (BMt55)
Tamaño de herramienta mm 25 × 25/φ40 25 × 25/φ32/ER32
Eliminar Tipo de atalé Hidráulico Hydraulic
Diámetro de la manga atalle φ/mm 100 100
Astro manga viajes mm 80 80
El consumo interno de contraparte y contraparte Mt5 MT5
Fuente de energía Potencia nominal total Kva 26 26
Total de corriente calificada A 50 50
Dimensión Peso de la máquina kg 5255 5300
Dimensión de la máquina L*w*h (mm) 3320 × 2000 × 2020 3320 × 2000 × 2020

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramientas

C500K con torreta de herramienta doblada en cama inclinada Torno Especificación

Configuración C500K con torreta de herramienta promocionada
Capacidad de mecanizado Swing máximo en la cama φ/mm 500
Balance máximo en la diapositiva φ/mm 300
Longitud máxima de mecanizado mm 530
Diámetro máximo de mecanizado φ/mm 430
Diámetro de barra máxima φ/mm 74
Huso de servo Tipo de cabeza del husillo GB59001 A2-8
Agujero φ/mm 86
Velocidad del huso R/min 60-2500
Modo de cambio de husillo Servo
Torque con clasificación de husillo Nuevo Méjico 220
Potencia del motor principal KW 15
Tipo de chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 10 "
Tasa de alimentación Velocidad transversal rápida en el eje x m/min 25
Velocidad transversal rápida en el eje z m/min 25
Servo de motor de par en el eje x Nuevo Méjico 18
Servo de motor de par en el eje Z Nuevo Méjico 18
Viajes de eje x mm 190
Z viajes z mm 535
Viajes de eje y mm /
Tipo de tipo de guía Guía lineal de rodillo
Torreta Tipo de torreta 12 herramientas posteriores propuestas torreta (BMT65)
Tamaño de herramienta mm 25 × 25/φ40/ER40
Eliminar Tipo de atalé Hydraulic
Diámetro de la manga atalle φ/mm 100
Astro manga viajes mm 80
El consumo interno de contraparte y contraparte MT5
Fuente de energía Potencia nominal total Kva 26
Total de corriente calificada A 50
Dimensión Peso de la máquina kg 5300
Dimensión de la máquina L*w*h (mm) 3320 × 2000 × 2020

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramientas

C500K con una cama inclinada por subpinte CNC Torno Especificación

Configuración C500K MS con subconspina
Capacidad de mecanizado Swing máximo en la cama φ/mm 550
Balance máximo en la diapositiva φ/mm 300
Longitud máxima de mecanizado mm 480
Diámetro de barra máxima φ/mm 50
Eje incorporado Tipo de cabeza del husillo GB59001 A2-6
Agujero φ/mm 62
Velocidad del huso R/min 50-4000
Modo de cambio de husillo Eje incorporado
Torque con clasificación de husillo Nuevo Méjico 220
Potencia del huso principal KW 17.2
Potencia subpánica KW 12.3
Tipo de chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 8 ", con Sub-Spindle Chuck 6"
Tasa de alimentación Velocidad transversal rápida en el eje x m/min 25
Velocidad transversal rápida en el eje z m/min 25
Servo de motor de par en el eje x Nuevo Méjico 18
Servo de motor de par en el eje Z Nuevo Méjico 18
Viajes de eje x mm 240
Z viajes z mm 500
Subvención mm 480
Tipo de tipo de guía Guía lineal de rodillo
Turret Tipo de torreta 12 Torreta de herramientas de publicación post (BMT55)
Tamaño de herramienta mm 25 × 25/φ32/ER32
Fuente de energía Potencia nominal total Kva 43
Total de corriente calificada A 80
Dimensión Peso de la máquina kg 5800
Dimensión de la máquina L*w*h (mm) 3600 × 2000 × 2020

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramientas
