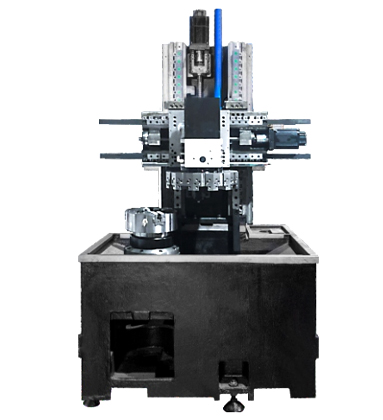

VTC65 Máquina de torno vertical CNC

Características estructurales principales del torno de giro vertical VCT65
1. La máquina herramienta adopta una guía de rodillo lineal de alta resistencia extendida, que tiene una buena rigidez de corte y rendimiento de respuesta dinámica, buena retención de precisión y larga vida útil.
2. Los ejes X y Z usan pares de tornillos de bola de precisión y cojinetes especiales para tornillos de bola para cumplir con los requisitos de alta rigidez y alto corte de precisión. El soporte de tornillo adopta una estructura preestacada, que reduce en gran medida el impacto de la deformación térmica en la precisión durante la operación a largo plazo de la máquina herramienta.

Diámetro máximo de mecanizado: 650 mm

Altura máxima de mecanizado: 650 mm

Tamaño de Chuck: 15 "pulgada

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

1. Construido sobre tecnologías de vanguardia en el hogar y en el extranjero, el torno vertical VTC65 es económico, eficiente, ahorrador de energía y ecológico, la primera opción para mecanizar discos complejos y piezas de eje cortos en automóviles, bombas de agua, motor y otras industrias.
2. Esta máquina adopta una guía lineal de rodillo pesado extendido, que tiene buena rigidez de corte, rendimiento de respuesta dinámica, buena retención de precisión y una larga vida útil.
3. Esta máquina puede girar varios roscas, arcos, conos y superficies curvas internas y externas de piezas giratorias. También puede cumplir con el requisito de velocidad para cortar materiales de metal ferroso y no ferroso.
4. Esta máquina se usa principalmente para mecanizar piezas de trabajo grandes y pesadas con grandes dimensiones radiales, pequeñas dimensiones axiales y formas complejas. Se pueden instalar dispositivos adicionales para molienda o molienda.

Características de la cama
1. El lecho presenta una excelente absorción de choque debido a su construcción de hierro fundido inoculada de alta resistencia.
2. Una de las características de lecho prominente es la gran apertura de descarga de chips con un gran ángulo, que disipa efectivamente el calor de corte.
3. El lecho presenta una estructura rígida y una buena retención de precisión, gracias al análisis de elementos finitos (FEA) y un diseño de costilla adecuado.

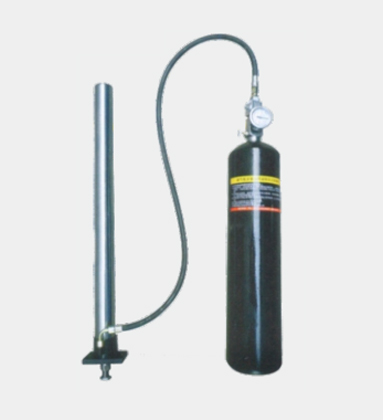

Sistema de equilibrio de nitrógeno
1. El nitrógeno de alta presión en el acumulador se usa para equilibrar el peso del portaobjetos, lo que permite el mecanizado de alta velocidad y alta precisión, reduce la carga del servomotor y mantiene la precisión de la máquina a largo plazo.
2. El equilibrador no requiere un sistema de energía, que es ahorrador de energía y ecológico.

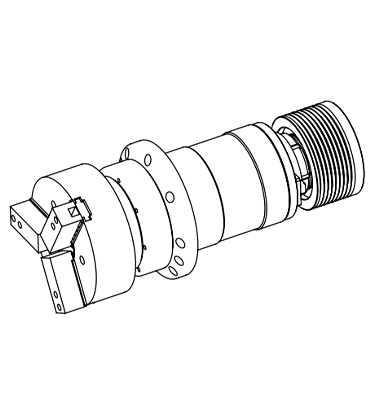

Huso de la unidad integrada de alto rendimiento
1 El huso de la unidad integrada cumple con las demandas de la máquina herramienta de alta rigidez, velocidad y precisión simultáneamente.
2. Con un espacio de 0.02 mm desde el lecho de la máquina y un área de contacto grande, el huso presenta una alta rigidez y una buena absorción de choque.
3. El huso tiene un sello apretado contra objetos extraños, asegurando una operación estable en condiciones de mecanizado severos.
Velocidad del husillo: 1800 rpm
Potencia del husillo: 18.5kw

Característica:

Mecanizado vertical VTC65, con servomotren hidráulica, chuck hidráulico, alta rigidez y alta precisión, adecuada para el automóvil, la bomba de agua, el motor y otros procesos de la pieza de trabajo de placa compleja y el eje corto.

Estándar

Opcional

1. Sistema de control básico de Siemens 828D

1. Sistema de control Fanuc 0i-TF Plus

2. A2-11

2. Sistema de control absoluto GSK 988TA

3. Huso de servo

3. 12 Torreta de herramientas posteriores a la publicación (BMT65)

4. Hidráulico Ninguno a través de Chuck 15 pulgada

4. Skimmer de petróleo

5. Hidráulica Servo 12 Herramienta post Torreta

5. Conseyor de chips

6. Sin contraproducción

7. Guía lineal de rodillo

Especificación

Configuración VTC65
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 720 720
Altura de mecanizado máximo mm 650 550
Diámetro de mecanizado máximo φ/mm 650 600
Servo Spindle Tipo de huso GB59001 A2-11
Rango de velocidad del husillo r/min 50-1800
Modo de cambio de husillo Servo
Torque de salida del husillo Nuevo Méjico 800
Potencia del motor principal KW 18.5
Tipo de chuck Ninguno hidráulico a través de Chuck
Tamaño de Chuck pulgada 15 "
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 25
Velocidad rápida de transverso en el eje z m/min 25
Servo Motor Torque en el eje X Nuevo Méjico 18
Servo Motor Torque en el eje z Nuevo Méjico 22
Viajes del eje X mm 330
Viajes del eje z mm 700 650
Tipo de vía guía Guía lineal de rodillo
Torreta Tipo de torreta Hidráulica Servo 12 Herramienta post Torreta 12 Torreta de herramientas de poste impulsada (BMT65)
Herramientas de giro mm 32 × 32 25 × 25/ER40
Tamaño de barra aburrida φ/mm 50 40
Fuente de energía Potencia nominal total Kva 30
Corriente total calificada A 65
Dimensión Peso de la máquina kg 8500 8550
Dimensión de la máquina L × W × H (mm) 1800 × 2000 × 3100

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramienta
