El torno CNC vertical de alta precisión VTC50 es capaz de girar varios hilos, arcos, conos y las superficies internas y externas de los cuerpos giratorios, que cumple con los requisitos de corte de alta velocidad para materiales metálicos ferrosos y no ferrosos. Se utiliza principalmente para procesar piezas de trabajo grandes y pesadas con dimensiones radiales significativas y dimensiones axiales relativamente pequeñas, así como aquellas con formas complejas. Tales como los hilos, arcos y superficies curvas interiores y externas, caras finales y surcos de varios discos, ruedas y mangas. También se pueden instalar dispositivos adicionales para operaciones de molienda y molienda, lo que lo hace adecuado para el procesamiento de piezas en industrias como motores, válvulas, automóviles, motocicletas, rodamientos y bombas de agua.
Esta máquina herramienta está equipada con un riel de guía de rodillos cilíndrico extendido con un rendimiento de corte muy fuerte. La velocidad del husillo puede alcanzar 3000 rpm, y la velocidad de carrera rápida del eje X y Z puede alcanzar 25 m/min, lo que puede lograr un procesamiento eficiente y de alta velocidad. El carro vertical de la máquina herramienta está equipado con un sistema de balance de gas líquido, que utiliza nitrógeno de alta presión y aceite hidráulico para equilibrar el peso del carro y la torreta, lo que permite que la máquina herramienta funcione a alta velocidad y precisión, reduciendo la carga en el servo motor, aumentando la precisión y la vida de la máquina herramienta y evitando que hay peligros, como el carro, cuando cayera un carro cuando se produce una alimentación sin expectadas.
1. Construido sobre tecnologías de vanguardia en el hogar y en el extranjero, el torno vertical VTC50 es económico, eficiente, ahorrador de energía y ecológico, la primera opción para mecanizar discos complejos y piezas de eje corto en automóviles, bombas de agua, motor y otras industrias. 2. Esta máquina adopta una guía lineal extendida de rodillos pesados, que tiene buena rigidez de corte, rendimiento de respuesta dinámica, buena retención de precisión y una larga vida útil. 3. Esta máquina puede girar varios roscas, arcos, conos y superficies curvas internas y externas de piezas giratorias. También puede cumplir con el requisito de velocidad para cortar materiales de metal ferroso y no ferroso. 4. Esta máquina se usa principalmente para mecanizar piezas de trabajo grandes y pesadas con grandes dimensiones radiales, pequeñas dimensiones axiales y formas complejas. Se pueden instalar dispositivos adicionales para molienda o molienda.
Características estructurales principales
1. La máquina herramienta presenta una base y columnas de hierro fundido de alta resistencia, optimizado a través del análisis de elementos finitos para lograr características modales óptimas y una distribución mecánica, lo que garantiza una excelente amortiguación de vibración. Múltiples procesos de envejecimiento y tratamiento térmico aseguran que la máquina herramienta mantenga un rendimiento mecánico óptimo y la estabilidad estructural durante períodos prolongados. 2. La máquina herramienta adopta una estructura de huso integrada con un diseño de rigor de alta rigidez, cumpliendo con la alta rigidez y los requisitos de alta velocidad. El espacio libre entre la unidad del husillo y el lecho es ≤0.02 mm, proporcionando una excelente amortiguación de vibración, evitando la penetración de objetos extraños y garantizar una operación estable incluso en entornos de mecanizado severos. 3. La máquina herramienta está equipada con guías de rodillos lineales extendidas de servicio pesado, que ofrece una excelente rigidez de corte y rendimiento de respuesta dinámica, con buena retención de precisión y una larga vida útil. 4. Los ejes X y Z utilizan pares de tornillos de bola de precisión y cojinetes de tornillo de bola especializados, cumpliendo con los requisitos de alta rigidez y corte de alta precisión. Los soportes del tornillo de bola emplean una estructura prefabricada, reduciendo significativamente el impacto de la deformación térmica en la precisión durante la operación prolongada de la máquina. 5. La silla vertical de la máquina herramienta está equipada con un sistema de equilibrio neumático-hidráulico, que utiliza nitrógeno de alta presión y aceite hidráulico para equilibrar el peso de la silla de montar y la torreta de herramientas. Esto permite a la máquina herramienta lograr una operación de alta velocidad y alta precisión, reduce la carga en el servomotor, extiende la vida útil de precisión de la máquina herramienta y evita situaciones peligrosas, como la caída de la silla de montar en caso de un corte de energía inesperado.
Partes principales del torno vertical

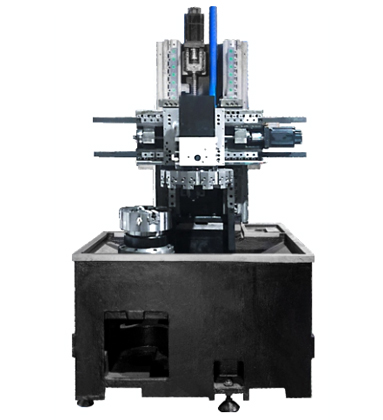

Características de la cama
1. El lecho presenta una excelente absorción de choque debido a su construcción de hierro fundido inoculada de alta resistencia. 2. Una de las características de lecho prominente es la gran apertura de descarga de chips con un gran ángulo, que disipa efectivamente el calor de corte. 3. El lecho presenta una estructura rígida y una buena retención de precisión, gracias al análisis de elementos finitos (FEA) y un diseño de costilla adecuado.

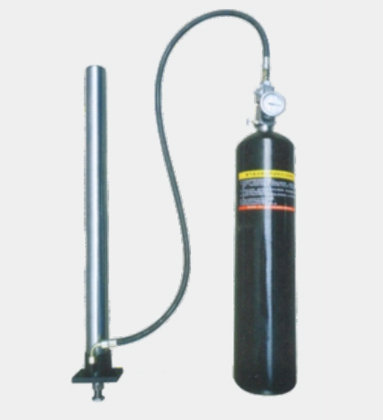

Sistema de equilibrio de nitrógeno
1. El nitrógeno de alta presión en el acumulador se usa para equilibrar el peso del portaobjetos, lo que permite el mecanizado de alta velocidad y alta precisión, reduce la carga del servomotor y mantiene la precisión de la máquina a largo plazo. 2. El equilibrador no requiere un sistema de energía, que es ahorrador de energía y ecológico.

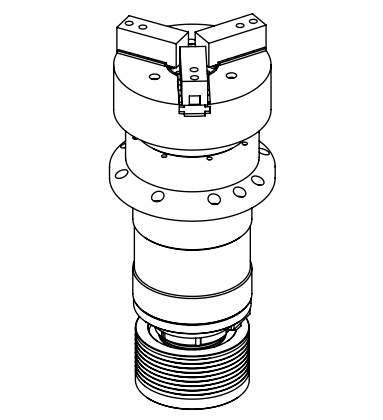

Huso de la unidad integrada de alto rendimiento
1. El huso de la unidad integrada cumple con las demandas de la máquina herramienta de alta rigidez, velocidad y precisión simultáneamente. 2. Con un espacio de 0.02 mm desde el lecho de la máquina y un área de contacto grande, el huso presenta una alta rigidez y una buena absorción de choque. 3. El huso tiene un sello apretado contra objetos extraños, asegurando una operación estable en condiciones de mecanizado severos. Velocidad del husillo: 3000 rpm Potencia del husillo: 15kw
Máquina de torno vertical VTC50 Características
Torneo de mecanizado vertical VTC50, con servomotren hidráulica, chuck hidráulico, alta rigidez y alta precisión, adecuada para el automóvil, la bomba de agua, el motor y otras placas complejas y el procesamiento de la pieza de trabajo de eje corto.
Estándar
Opcional
1. Sistema de control avanzado de Siemens 808d
1. Sistema de control Fanuc 0i-TF Plus
2. A2-8
2. Sistema de control absoluto GSK 988TA
3. Huso de servo
3. 12 Torreta de herramientas posteriores a la publicación
4. Hidráulico Ninguno a través de Chuck 12 pulgadas
4. Skimmer de petróleo
5. Hidráulica Servo 12 Herramienta post Torreta
5. Conseyor de chips
6. Sin contraproducción
7. Guía lineal de rodillo
Especificación de máquina de torno de torreta vertical VTC50
Configuración
VTC50
Capacidad de mecanizado
Swing máximo sobre la cama
φ/mm
550
Altura de mecanizado máximo
mm
390
Diámetro de mecanizado máximo
φ/mm
500
Servo Spindle
Tipo de huso
GB59001
A2-8
Rango de velocidad del husillo
r/min
50-3000
Modo de cambio de husillo
Servo
Torque de salida del husillo
Nuevo Méjico
300
Potencia del motor principal
KW
15
Tipo de chuck
Ninguno hidráulico a través de Chuck
Tamaño de Chuck
pulgada
12 "
Tasa de alimentación
Velocidad rápida de transverso en el eje x
m/min
25
Velocidad rápida de transverso en el eje z
m/min
25
Servo Motor Torque en el eje X
Nuevo Méjico
10
Servo Motor Torque en el eje z
Nuevo Méjico
15
Viajes del eje X
mm
255
Viajes del eje z
mm
390
Tipo de vía guía
Guía lineal de rodillo
Torreta
Tipo de torreta
Hidráulica Servo 12 Herramienta post Torreta
Herramientas de giro/tamaño de la barra aburrida
mm
25 × 25/φ40
Fuente de energía
Potencia nominal total
Kva
25
Corriente total calificada
A
52
Dimensión
Peso de la máquina
kg
5050
Dimensión de la máquina
L × W × H (mm)
1600 × 1950 × 2450
Tenga en cuenta que puede haber ligeras diferencias en apariencia y parámetro dependiendo de sus opciones.
