C5037 torno horizontal para procesamiento de servicio pesado

El transporte de torno de lecho plano C5037 CNC para procesamiento de servicio pesado adopta un diseño de riel de guía rectangular y un soporte para herramientas de 4 estaciones de alta calidad y alta rigidez. Los productos procesados ​​son de alta calidad y alta eficiencia de procesamiento. La rigidez de giro y el rendimiento dinámico del carro medio están optimizados para mejorar la vida útil y la rigidez de giro de la máquina herramienta al procesar las piezas del cuerpo de la válvula. Diseño de chapa interno totalmente protector y diseño de chapa exterior totalmente rodeado. El grosor de la chapa no es inferior a 2 mm. Cuando la máquina herramienta está funcionando, no se deformará ni vibrará. Los protectores telescópicos de acero inoxidable se utilizan para los rieles de guía, varillas de tornillo, tuercas y cojinetes en la protección interna. Fácil de quitar y limpiar las papas fritas a la máquina.

Diámetro máximo de mecanizado: 400 mm

Longitud máxima de mecanizado: 370 mm

Tamaño de Chuck: 8 "pulgada

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

1. Este torno se desarrolla utilizando tecnologías internacionales con alta precisión, velocidad y rigidez. Con un diseño fácil de usar, una apariencia elegante y características fáciles de mantenimiento, integra sistemas mémicos, eléctricos e hidráulicos para mejorar la eficiencia de producción.
2. Los servomotores del eje x/z están conectados directamente al tornillo de bola de precisión a través de acoplamientos flexibles, y los tornillos se fijan en ambos extremos. La rigidez de la base de montaje se mejora para minimizar la deformación del tornillo causada por。 posicionamiento frecuente, de alta velocidad o corte pesado. Un par de cojinetes de precisión de contacto angular de 60 ° se utilizan para alta velocidad y precisión.
3. El torno tiene protección de guía completa. El tanque de refrigerante y el transportador de chips se separan de la unidad principal para evitar que el corte térmico afecte la precisión del mecanizado.
4. La máquina con un gabinete eléctrico tiene un buen rendimiento de sellado y utiliza el intercambiador de calor para garantizar el funcionamiento normal en un entorno de alta temperatura y alta humedad.

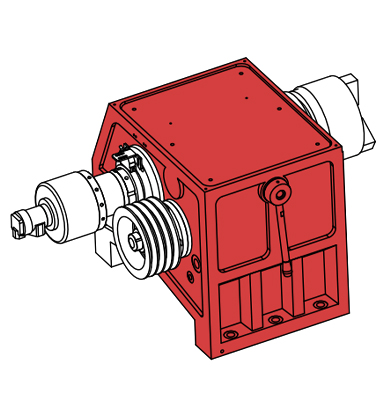

Huso
La caja del husillo combina los rodamientos de rodillos cilíndricos cortos de doble fila y los rodamientos de bolas de empuje bidireccionales. El servomotor principal, emparejado con los tres engranajes dentro de la caja, permite un cambio de velocidad sin pasos dentro de cada engranaje, logrando un alto par, alta rigidez y garantizar la precisión durante el corte pesado a largo plazo.
Potencia del husillo: 7.5kw
Orificio cónico del husillo: φ61 mm

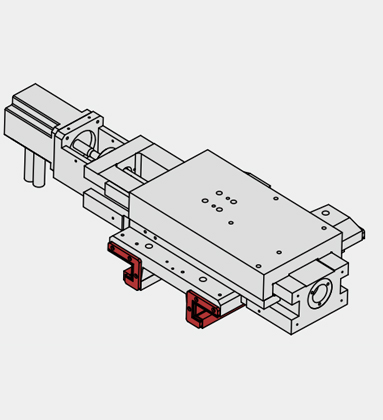

Guía rectangular
La estructura de la cama plana es adecuada para mecanizado de alta velocidad con alta precisión de posicionamiento. La guía rectangular dura de los ejes X y Z es adecuado para un corte pesado y garantiza una alta rigidez y precisión de corte a largo plazo.
Viajamiento del eje x/z: 310/430 mm
Velocidad rápida del eje X/Z: 12/16M/Min

Característica:

Techo de lecho plano, cambio de engranaje, estándar con hidráulico a través de Chuck, electricidad 4 post torreta, guía rectangular y sin rodante, adecuado para el procesamiento de eje largo y placa de corte pesado.

Estándar

Opcional

1. Sistema de control avanzado de Siemens 808d

1. Sistema de control Fanuc 0i-TF Plus

2. A2-6

2. Sistema de control absoluto GSK 988TA

3. Huso de cambio de engranaje

3. Hidráulico Ninguno a través de Chuck 10 pulgada

4. Hidráulico a través de Chuck 8 pulgada

4. Alimentador de barra automática

5. Electric 4 post torreta

5. Skimmer de petróleo

6. Guía rectangular

7. Sin contraproducción

Especificación

Configuración C5037
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 500
Balance máximo sobre la diapositiva φ/mm 340
Máxima longitud de mecanizado mm 370
Diámetro máximo de mecanizado φ/mm 400
Spindle Tipo de cabeza del husillo GB59001 A2-6
Agujero del huso φ/mm 61
Rango de velocidad del husillo r/mínimo 50-500,500-900,900-1400
Modo de cambio de husillo Engranaje
Torque de salida del husillo Nuevo Méjico 250
Potencia del motor principal KW 7.5
Tipo de chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 8 "
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 12
Velocidad rápida de transverso en el eje z m/min 16
Servo Motor Torque en el eje X Nuevo Méjico 5
Servo Motor Torque en el eje z Nuevo Méjico 7.5
Viajes del eje X mm 310
Viajes del eje z mm 430
Tipo de vía guía Guía rectangular
Torreta Tipo de torreta Torreta eléctrica 4 post
Tiempo de transposición de la torreta min 2.0/90; 2.5/180; 3.0/270
Precisión de posicionamiento repetido de la transposición de la torreta mm 0.008
Tamaño de herramienta mm 25 × 25
Contragolimiento Tipo de atalde Sin contraproducción
Fuente de energía Potencia nominal total Kva 13
Corriente total calificada A 25
Dimensión Peso de la máquina kg 2500
Dimensión de la máquina L × W × H (mm) 2230 × 1420 × 1530

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramienta
