CK6136 Fuera dura CNC Camas planas

La caja principal del huso de CK6136 CNC Flat Bed Tornhe adopta la velocidad infinitamente variable y el alto torque. Emparejamiento de cojinetes de contacto protagonales, alta rigidez, alta velocidad, estabilidad a largo plazo de la precisión de corte.
La máquina herramienta adopta un sistema de lubricación centralizado automático para proporcionar un suministro de aceite regular y cuantitativo. El distribuidor de aceite ajusta la presión del suministro de aceite de acuerdo con los requisitos de presión de diferentes piezas lubricantes para garantizar que cualquier parte lubricante (como rieles de guía, inserciones, tornillos, tuercas y otros pares de fricción) pueda obtener una lubricación adecuada y establecer la función de alarma del sistema de lubricación.
El gabinete de la unidad eléctrica de la máquina herramienta tiene un buen sellado y está equipado con aire acondicionado en el gabinete eléctrico para garantizar el funcionamiento normal del sistema CNC en el entorno de alta temperatura y alta humedad de la máquina herramienta.

Diámetro máximo de mecanizado: 300 mm

Longitud máxima de mecanizado: 750 mm

Tamaño de Chuck: 8 "pulgada

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

1. Los servomotores del eje X y Z están conectados directamente al tornillo de bola de precisión a través de acoplamientos flexibles, y los tornillos se fijan fijados en ambos extremos. La rigidez de la base de montaje se mejora para minimizar la deformación del tornillo causada por posicionamiento frecuente y de alta velocidad o corte pesado.
2. Protección completa de la guía garantiza la precisión de la máquina y prolonga la vida útil. La protección de la cubierta completa evita que salga líquido.
3. Manual Chuck como estándar, Power Chuck como opcional.
4. La base del lecho integral mejora la rigidez. La lubricación automática centralizada aumenta la vida útil de la máquina. Se pueden mecanizar superficies cilíndricas externas, superficies cónicas, superficies curvas, surcos, hilos, etc.

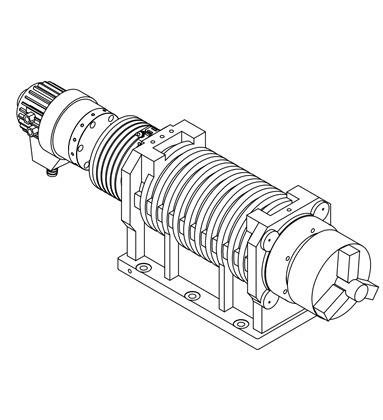

Huso
Se adoptan los cojinetes de contacto angular de alta calidad (tres en la parte delantera y dos en la parte trasera) y el servomotor principal, presenta alta velocidad, alta precisión, bajo ruido, alta rigidez, alto par y estabilidad a largo plazo de la precisión de corte pesado.
Potencia del husillo: 5.5kw
Agujero cónico del husillo: ф61 mm

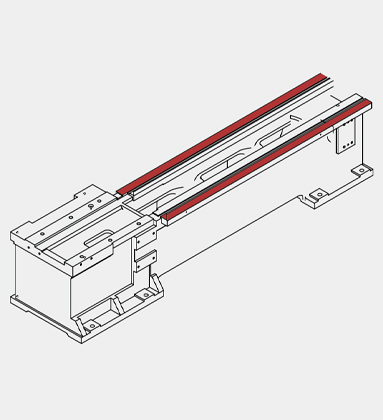

Cama ensanchada
La costilla triangular se ensancha y engrasa. La superficie de contacto del carro aumenta. La rigidez y la resistencia sísmica mejoran considerablemente.
Viajamiento del eje x/z: 200/650 mm
Velocidad rápida del eje X/Z: 8/10 m/min

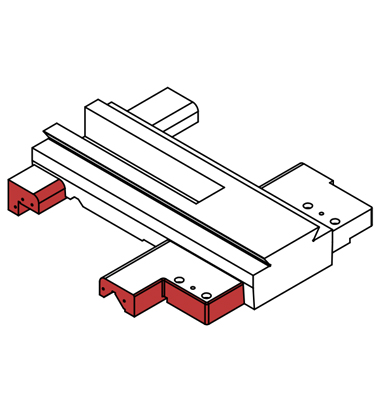

Deslizar
La parte delantera del portaobjetos grandes se amplía y se alarga para mejorar la estabilidad y la rigidez de corte en un 30% y extender en gran medida la vida útil de la máquina.

Característica:

Lathe de cama plana, estándar con chuck manual, torreta eléctrica 4 post, guía dura y contrapalina manual, adecuada para el procesamiento de acabado de la pieza de trabajo del eje y la placa.

Estándar

Opcional

1. Sistema de control avanzado de Siemens 808d

1. Sistema de control Fanuc 0i-TF Plus

2. A2-6

2. Sistema de control absoluto GSK 988TA

3. Servo Huso

3. Hidráulico a través de Chuck 8 pulgada

4. Manual Chuck 8 pulgadas

4. Hidráulico Ninguno a través de Chuck 8 pulgada

5. Atropsión de cola manual

5. Atropque hidráulico

6. Electric 4 post torreta

6. Pragati BTP63 Electric 8 Herramienta post Torreta

7. Guía dura

7. Alimentador de barra automática

8. Skimmer de petróleo

Especificación

Configuración CK6136
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 400
Balance máximo sobre la diapositiva φ/mm 180
Máxima longitud de mecanizado mm 750
Diámetro máximo de mecanizado φ/mm 300
Spindle Tipo de cabeza del husillo GB59001 A2-6
Agujero del huso φ/mm 61
Rango de velocidad del husillo r/min 60-3500
Modo de cambio de husillo Servo
Torque de salida del husillo Nuevo Méjico 72
Potencia del motor principal KW 7.5
Tipo de chuck Manual
Tamaño de Chuck pulgada 8
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 8
Velocidad rápida de transverso en el eje z m/min 10
Servo Motor Torque en el eje X Nuevo Méjico 4
Servo Motor Torque en el eje z Nuevo Méjico 6
Viajes del eje X mm 200
Viajes del eje z mm 750
Tipo de vía guía Guía dura
Torreta Tipo de torreta Torreta eléctrica 4 post
Tamaño de herramienta mm 25 × 25
Contragolimiento Tipo de atalde Manual
Diámetro de la manga del atalde φ/mm 60
Viajes de manga de astro mm 120
Conpario interno de la manga del contrapalaje Mt4
Fuente de energía Potencia nominal total Kva 10
Corriente total calificada A 20
Dimensión Peso de la máquina kg 1765
Dimensión de la máquina L × W × H (mm) 1930 × 1180 × 1510

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramienta
