C6150Q/C6150Q-L/C6150QB-L TORNO DE FILLA

Taizhou Eastern CNC Technology Co., Ltd. Inicio / Productos / Torno de cama plana CNC / C6150Q/C6150Q-L/C6150QB-L TORNO DE FILLA

C6150Q/C6150Q-L/C6150QB-L TORNO DE FILLA

C6150Q/C6150Q-L/C6150QB-L Horizontal CNC Flat Bed Torle adopta estándares:
GB9061-1988 Máquinas de corte de metal Condiciones técnicas generales
GB5226.1-2002 MAQUINARIA SEGURIDAD EQUIPO MECÁNICO Y ELÉCTRICO PARTE 1; Condiciones técnicas generales
JB/T10051-1999 Máquinas de corte de metal - Condiciones técnicas generales para sistemas hidráulicos
GB/T16462-1996 Inspección de torno horizontal CNC
Excepto como se especifica en las especificaciones técnicas, los estándares no mencionados deben cumplir con la última versión de los estándares nacionales relevantes.
2. Usos principales del equipo
Puede completar automáticamente el corte de superficies cilíndricas internas y externas, superficies cónicas, superficies de arco, caras finales, ranuras, acompañamiento y otros procesos para varias partes de eje y disco, y puede convertir las roscas rectas métricas, las roscas de la cara del extremo y los hilos rectos de las pulgadas y varios procesos de giro como las roscas cuónicas.

Diámetro máximo de mecanizado: 400 mm

Longitud máxima de mecanizado: 630 mm

Tamaño de Chuck: 10 "pulgada

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

1. Protección integral totalmente cerrada, operación duradera, estable, bajo ruido, superior a productos similares en el rendimiento impermeable, desagüe de aceite, a prueba de polvo y seguridad.
2. El huso adopta tornillos de bola de alta precisión y rodamientos combinados cilíndricos de doble fila para soportar la rotación.
3. Las direcciones longitudinales y transversales del portaobjetos adoptan tornillos de bola de alta precisión y cojinetes de tornillos de 60 grados. Y también los pies del lecho integral y la estructura protectora completamente cerrada garantizan la rigidez y seguridad general.
4. La guía está hecha de hierro fundido resistente al desgaste. Después del enfriamiento ultrasónico y la molienda de precisión, puede mantener la precisión del procesamiento y la vida útil durante mucho tiempo.
5. El método de sujeción de pieza de trabajo estándar es un manual de tres comandantes. El chuck o el contrapesado hidráulico también son opcionales.

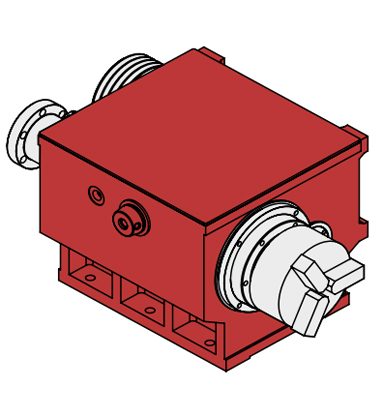

Huso
La caja del husillo combina los rodamientos de rodillos cilíndricos cortos de doble fila y los rodamientos de bolas de empuje bidireccionales. El servomotor principal, emparejado con los tres engranajes dentro de la caja, permite un cambio de velocidad sin pasos dentro de cada engranaje, logrando un alto par, alta rigidez y garantizar la precisión durante el corte pesado a largo plazo.
Potencia del husillo: 5.5kw
Orificio cónico del husillo: φ70 mm

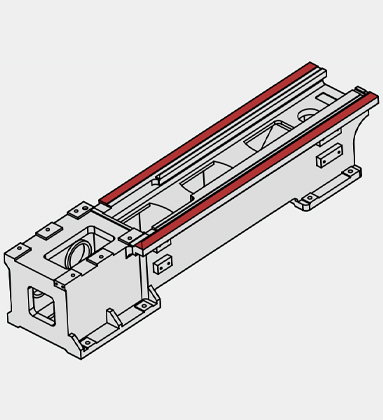

Cama ensanchada
La costilla triangular se ensancha y engrasa. La superficie de contacto del carro aumenta. La rigidez y la resistencia sísmica mejoran considerablemente.
Viajamiento del eje x/z: 250/720 mm
Velocidad rápida del eje X/Z: 8/10 m/min

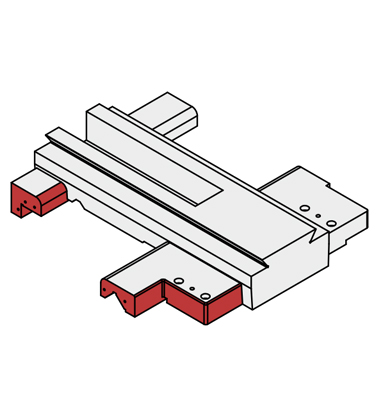

Deslizar
La parte delantera del portaobjetos grandes se amplía y se alarga para mejorar la estabilidad y la rigidez de corte en un 30% y extender en gran medida la vida útil de la máquina.

Característica:

Tornos de cama plana, cambio de engranaje, estándar con chuck manual, torreta eléctrica 4 post, guía dura y contrapalina manual, adecuada para el procesamiento de acabado del eje y la pieza de trabajo de la placa.
C6150Q-L con longitud de mecanizado 1000 mm.

Estándar

Opcional

1. Sistema de control avanzado de Siemens 808d

1. Sistema de control Fanuc 0i-TF Plus

2. A2-6

2. Sistema de control absoluto GSK 988TA

3. Servo Huso

3. Hidráulico a través de Chuck 8 pulgada

4. Manual Chuck 10 pulgadas

4. Hidráulico Ninguno a través de Chuck 10 pulgada

5. Atropsión de cola manual

5. Atropque hidráulico

6. Electric 4 post torreta

6. Alimentador de barras automotrices

7. Guía dura

7. Skimmer de petróleo

Especificación

Configuración C6150Q C6150Q-L C6150QB-L
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 500 500 500
Balance máximo sobre la diapositiva φ/mm 230 230 230
Diámetro máximo de mecanizado φ/mm 400 400 400
Máxima longitud de mecanizado mm 630 1000 1000
Spindle Tipo de cabeza del husillo GB59001 A2-6 A2-6 A2-6
Agujero del huso φ/mm 70 70 70
Rango de velocidad del husillo r/min 50-460,460-930,930-1200 50-3000
Modo de cambio de husillo Engranaje Engranaje Servo
Torque de salida del husillo Nuevo Méjico 390 390 390
Potencia del motor principal KW 5.5 5.5 5.5
Tipo de chuck Manual Manual Manual
Tamaño de Chuck pulgada 10 10 10
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 8 8 8
Velocidad rápida de transverso en el eje z m/min 10 10 10
Servo Motor Torque en el eje X Nuevo Méjico 5 5 5
Servo Motor Torque en el eje z Nuevo Méjico 7.5 7.5 7.5
Viajes del eje X mm 250 250 250
Viajes del eje z mm 700 1050 1050
Tipo de vía guía Guía dura Guía dura Guía dura
Torreta Tipo de torreta Torreta eléctrica 4 post Torreta eléctrica 4 post Torreta eléctrica 4 post
Tamaño de herramienta mm 25 × 25 25 × 25 25 × 25
Contragolimiento Tipo de atalde Manual Manual Manual
Diámetro de la manga del atalde φ/mm 75 75 75
Viajes de manga de astro mm 120 120 120
Conpario interno de la manga del contrapalaje Mt5 Mt5 Mt5
Fuente de energía Potencia nominal total Kva 10 10 10
Corriente total calificada A 20 20 20
Dimensión Peso de la máquina kg 2300 2600 2600
Dimensión de la máquina L × W × H (mm) 2170 × 1220 × 1650 2600 × 1220 × 1650 2600 × 1220 × 1650

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramienta
