200msy/200msy con Sub-Spindle Y-Eje CNC INCLINACIÓN BED

The grinding functionality of the Center composed of rotation and milling of the 200msy interpolation is achieved through a high r rigidity bed of type L, equipped with an axis and-high interpolation axis of high stiffness of 35 °, a high stiffness interpolation spindle of A2-8 type 220/606 N · mm of high precision high precision of high precision Sinquronoso of haute torture y una torreta de herramienta eléctrica de alta rigidez BMT55 TYT55. Las características estándar incluyen un premio de cola programable, con componentes opcionales como el subpininte A2-5, que ofrece una solución de proceso adaptada para operaciones compuestas de rotación y fresado de eje y alta rigidez. Puede realizar varios procesos de mecanizado, como superficies cilíndricas internas y externas, pasos, surcos, superficies cónicas, superficies de arco, caras finales y cementos en varios tipos de tipo de eje y disco con una sola configuración, y también puede mecanizar varios roscas estándar.

1. L
2. Huso eléctrico sincrónico de imán permanente
3. Estructura del eje de interpolación de alta rigidez
4. Torreta de herramienta eléctrica de alta rigidez integrada de alta rigidez

Diámetro máximo de mecanizado: 360 mm
Longitud máxima de mecanizado: 560 mm

Tamaño de Chuck: 8 "pulgadas

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

200msy CNC Inclinación Introducción de torno

La función de 200msy/200 msy con el subpinte de torque inclinado con y es realizada por un lecho plano equipado con un eje y de interpolación oblicua de 35º y una torreta de molienda de potencia. Puede completar múltiples procesos, como girar, moler, aburrir, perforar, tocar y heladas en un solo soporte. Puede reducir la cantidad de endurecimiento de los sujetos, mejorar la precisión del procesamiento, acortar la cadena de procesos de fabricación de productos y mejorar la eficiencia de producción.

1. El eje y la alta rigidez se llevan a cabo a través del movimiento de los portaobjetos promedio (inclinados) y grandes (horizontales), lo que implica la interpolación continua de dos ejes. Esto permite operaciones de fresado con máxima rigidez.
2. La torreta de herramienta impulsada integra el portaobjetos y utiliza un embrague de contrato de contrato de tres piezas de alta precisión. Esto garantiza una alta precisión de posicionamiento, excelente repetibilidad y una fuerte fijación.
3. Huso de alta rigidez utiliza métodos de enfriamiento líquido y aire para la disipación del calor del motor. Este enfoque garantiza la vida útil y la precisión del mecanizado del huso.
4. El contrapolar programable está equipado con protección contra sobrecarga y es impulsado por un servomotor para el movimiento y la fijación. Esto mejora significativamente la eficiencia del mecanizado.

Descripción de las características estructurales básicas de la máquina

1. Cama

Estructura del lecho de alta rigidez en forma de hierro fundido inoculado de alto grado. A través del análisis estructural de los elementos FEM finitos, el interior de la fundición incorpora una gran cantidad de costillas de refuerzo, optimizando la estructura interna de cargar toda la máquina y garantizar su rigidez y estabilidad del campo térmico.

2. Estructura del eje de interpolación de alta rigidez

Los portaobjetos superiores e inferiores forman una estructura del eje e inclinada de 35 °, logrando el eje y las características de alta rigidez. El eje Y se lleva a cabo a través del eje x y un eje Y1 con un cierto ángulo en relación con el eje x. Los sillones de lecho superior e inferior forman una estructura virtual del eje y por interpolación en los marcos de lecho alto y bajo, con la coordenada y perpendicular a la coordenada X. Cuando la coordenada se mueve y, el eje x y el eje y el eje y 1 se mueven simultáneamente. Esta estructura excede efectivamente las deficiencias de las estructuras directas de la y, mejorando la rigidez de la máquina de herramientas, particularmente durante las operaciones de rotación de dutas pesadas (sin soporte de herramientas en el eje Y). Otra característica de esta estructura es su diseño de máquina racional, huella compacta y alta rentabilidad.

3. Herramientas eléctricas integradas de alta rigidez de la bandeja de tipo

La torreta de la herramienta eléctrica está integrada con la bandeja del torno y directamente conectada a la guía. En comparación con la estructura tradicional donde la torreta es un componente funcional separado conectado a la bandeja, este diseño es más compacto. Bajo las mismas dimensiones estructurales, puede usar un disco de engranaje final más grande, logrando así una mayor rigidez y una mejor estabilidad.

El módulo de potencia se encuentra dentro de la bandeja de la torreta de la herramienta y está conectado directamente al servomotor de la unidad, eliminando las cintas sincrónicas intermedias u otras cadenas de transmisión, lo que resulta en una transmisión ágil y alta precisión.
El módulo de alimentación se encuentra dentro del disco de herramienta de torreta de herramienta y está directamente conectado al servomotor de la unidad, eliminando las cintas sincrónicas intermedias y otras cadenas de transmisión, lo que resulta en una transmisión ágil y alta precisión. El servo del motor conduce los engranajes para la selección e indexación de herramientas, liberación y bloqueo hidráulico, y posicionamiento del embrague final de tres piezas de alta precisión. El diseño de alta durabilidad no separable garantiza una excelente precisión de posicionamiento, repetibilidad y rigidez de fijación.

4. Espía síncrono de imán permanente de alta precisión y alta torca

Basado en la teoría del motor sincrónico del imán permanente, el huso sincrónico de alta rigidez tiene un par de salida nominal de 220 N · m, torque de salida máximo 606 N · my una velocidad máxima de 3.000 rpm.
El espía sincrónico del imán permanente elimina la estructura tradicional de la correa, mejorando la velocidad de respuesta de la herramienta y mejorando la eficiencia del procesamiento;
La máquina de herramientas adopta una estructura acoplada directa, mejorando la precisión del procesamiento para cumplir con los requisitos de mecanizado de precisión de alta velocidad;
Aborde el problema de la resistencia de rugosa de alta velocidad de alta velocidad de baja velocidad a herramientas.

5. Guías de rol de alta rigidez

Las guías de rodillos tienen alta rigidez, alta capacidad de carga y alta precisión, lo que los hace particularmente adecuados para aplicaciones de alta carga y alta velocidad.
En comparación con las guías de pelota, las guías de rodillos tienen más puntos de contacto, lo que permite una distribución de carga uniforme y una fricción relativa reducida durante el movimiento, lo que resulta en alta precisión y alta repetibilidad.
Las guías de rodillos tienen una larga vida útil y pueden usarse en entornos de alta carga y hostiles durante períodos prolongados, lo que reduce la frecuencia y el costo de reemplazo y mantenimiento. El mantenimiento de los rieles de la guía de rodillos es relativamente simple; Durante el uso, solo se requiere lubricación adecuada de acuerdo con las especificaciones.

6. Tail programable encima

Los fondos programables ofrecen ventajas, como alta automatización, alta precisión, fuerte flexibilidad, amplia aplicabilidad y mantenimiento conveniente, lo que los hace apropiados para procesar piezas de trabajo rotativas que requieren alta precisión y repetibilidad.
El ajuste y el posicionamiento de la contraproducción programable se puede controlar mediante la programación, asegurando la precisión y la repetibilidad. Impulsado por tornillos servomotor y de bola, la contraparte genera una fuerza de sujeción consistente.
A través de la programación del sistema, el empuje en la dirección del eje z de la contraparte se puede ajustar para cumplir con los requisitos de fuerza de sujeción correspondientes de los materiales en diferentes entornos de procesamiento.
Proporciona soporte para piezas de trabajo largas y pesadas para lograr un procesamiento constante del giro de alta precisión.

7. Sub-Spindle opcional

El eje y el centro de interpolación de 200 ms y la fresado se pueden equipar con un subpunto magnético permanente con un par de salida nominal de
37 n · m, un par máximo de salida de 130 n · my una velocidad máxima de 3.500 rpm. Habilitando operaciones como el giro de un solo estribo y el giro de la cara.

Importante A partes de Cama con lazo

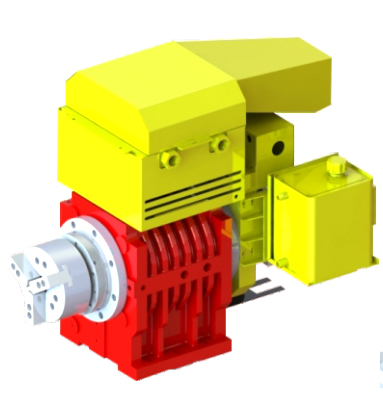

Eje incorporado


El huso es impulsado por un motor imán permanente sincrónico de alta eficiencia, alta eficiencia y alto rendimiento. Además, se adoptan cojinetes de rodillos de rodillos de fila corta de doble energía. Esta configuración garantiza la alta precisión, rigidez y estabilidad del huso.
Velocidad del husillo: 4000 rpm
Potencia del husillo: 18.5 kW
Orificio del huso teniente: φ62 mm

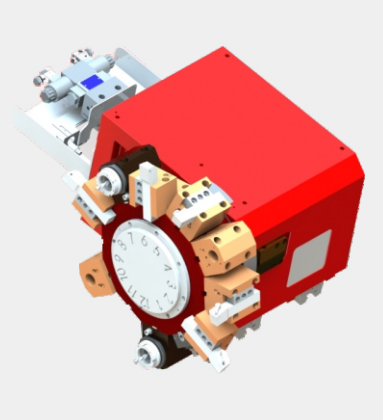

Torreta de herramienta de conducción integrada


La torreta de la herramienta realizada se caracteriza por una alta precisión de posicionamiento, un diseño compacto y rápido. Permite cambios de herramientas sin levantar, lo que aumenta la eficiencia del mecanizado.

200msy CNC Inclinación Torno chtortocteristics

Adopta el lecho de la máquina de 35 °, el eje y la alta rigidez con la torreta de herramientas de 12 después del BMt55 Torrett, con el husillo construido (velocidad máxima de 4000 rpm), hidráulico a través de Chuck y un servicio programable, corta extremadamente el tiempo de trabajo para el procesamiento del trabajo de trabajo y los placos.

Estándar

Opcional

1. Sistema de control básico de Siemens 828D

1. Sistema de control Fanuc 0i-TF Plus

2. A2-6

2. Syntec 22TB Control System

3. Huso incorporado

3. Sistema de control absoluto GSK 988TA

4. Hidráulico a través de Chuck 8 pulgadas

4. Reneishaw Auto Tool Setter

5. 12 Torreta de herramienta de poste (BMt55)

5. Alimentador de barra automática

6. servo atrapect programable

6. Skimmer de petróleo

7. Guía lineal de rodillo

7. Consejo de CIPS

200msy CNC Inclinación Especificación de torno

Configuración 200msy 200msy con sub-Spindle
Capacidad de mecanizado Swing máximo en la cama φ/mm 560 560
Balance máximo en la diapositiva φ/mm 300 300
Longitud máxima de mecanizado mm 560/800 560
Diámetro de barra máxima φ/mm 52 52
Diámetro máximo de mecanizado φ/mm 350 350
Eje incorporado Tipo de cabeza del husillo GB59001 A2-6 A2-6, con sub-Spindle A2-5
Agujero φ/mm 62 62, con sub-Spindle 55
Velocidad del huso Rpm 50-4000 50-4000, con 50-5000 sub-husillo
Modo de cambio de husillo Eje incorporado Eje incorporado
Torque de salida del husillo Nuevo Méjico 180 Normación155/max286, con subpinión con calificación 37/max113
Potencia del huso KW 22 22, con sub-Spindle 10.8
Tipo de chuck Hidráulico a través de Chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 8 " 8 ", con Sub-SpindLechuck 6"
Tasa de alimentación Velocidad transversal rápida en el eje x m/min 30 30
Velocidad transversal rápida en el eje y m/min 10 10
Velocidad transversal rápida en el eje z m/min 30 30
Velocidad transversal rápida en el eje Z1 m/min 25 ——
Servo de motor de par en el eje x Nuevo Méjico 16.7 16.7
Servo de motor de par en el eje y Nuevo Méjico 16.7 16.7
Servo de motor de par en el eje Z Nuevo Méjico 16.7 16.7
Torque servomotor subpinte Nuevo Méjico —— 8.34
Servo de motor de par en el eje Z1 Nuevo Méjico 8.9 ——
Viajes de eje x mm 180 180
Viajes de eje y mm 60-40 60-40
Z viajes z mm 570/810 560
Subvención mm 500
Viaje del eje z1 mm 620/860 ——
Tipo de tipo de guía Guía lineal de rodillo
Torreta Tipo de torreta 12 Torreta de herramientas de publicación post (BMT55)
Tamaño de herramienta mm 25 × 25/φ40/ER32
Eliminar Tipo de atalé Servo programable ——
El consumo interno de contraparte y contraparte MT5
Recorrer la cola mm 620/860
Fuente de energía Potencia nominal total Kva 43
Total de corriente calificada A 95
Dimensión Peso de la máquina kg 4500/4820 4800
Dimensión de la máquina L*w*h (mm) 2790x1900x1940/
3030x1900x1940
2790 × 1900 × 1940

Configuración 200msy (A2-8) 200msy (A2-8) con sub-HUSO
Capacidad de mecanizado Swing máximo en la cama φ/mm 560 560
Balance máximo en la diapositiva φ/mm 300 300
Longitud máxima de mecanizado mm 500 500
Diámetro de barra máxima φ/mm 85 85
Diámetro máximo de mecanizado φ/mm 350 ——
Eje incorporado Tipo de cabeza del husillo GB59001 A2-8 A2-8, con sub-Spindle A2-5
Agujero φ/mm 86 86, con sub-Spindle 55
Velocidad del huso rpm 50-3000 50-3000, con 50-3500 sub-husillo
Modo de cambio de husillo Eje incorporado Eje incorporado
Torque de salida del husillo Nuevo Méjico Tasa220 max606 200/max606 clasificado, con subpinte clasificado 37/max113
Potencia del huso KW 26.5 26.5, con sub-Spindle 10.8
Tipo de chuck Hidráulico a través de Chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 10 " 10 ", con Sub-SpindLechuck 6"
Tasa de alimentación Velocidad transversal rápida en el eje x m/min 30 30
Velocidad transversal rápida en el eje y m/min 10 10
Velocidad transversal rápida en el eje z m/min 30 30
Velocidad transversal rápida en el eje Z1 m/min 20 ——
Servo de motor de par en el eje x Nuevo Méjico 16.7 16.7
Servo de motor de par en el eje y Nuevo Méjico 16.7 16.7
Servo de motor de par en el eje Z Nuevo Méjico 16.7 16.7
Torque servomotor subpinte Nuevo Méjico —— 8.34
Servo de motor de par en el eje Z1 Nuevo Méjico 8.9 ——
Viajes de eje x mm 180 180
Viajes de eje y mm 60-40 60-40
Z viajes z mm 500 500
Subvención mm 650
Viaje del eje z1 mm 620
Tipo de tipo de guía Guía lineal de rodillo Guía lineal de rodillo
Torreta Tipo de torreta 12 Torreta de herramientas de publicación post (BMT55) 12 Torreta de herramientas de publicación post (BMT55)
Tamaño de herramienta mm 25 × 25/φ40/ER32 25 × 25/φ40/ER32
Eliminar Tipo de atalé Servo programable
El consumo interno de contraparte y contraparte MT5 ——
Recorrer la cola mm 620 ——
Fuente de energía Potencia nominal total Kva 43 43
Total de corriente calificada A 95 95
Dimensión Peso de la máquina kg 4800 5100
Dimensión de la máquina L*w*h (mm) 2790x1900x1940 2790 × 1900 × 1940

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.
