CDS100/CDS100M/CDS100P CLE CAMA CNC con huso bulit-in

El CDS100/CDS100M/CDS100P CNC Slant Bed Tordhe con autobús en HUSO es una herramienta de mecanizado de vanguardia diseñada para operaciones de rotación de precisión en una variedad de aplicaciones de fabricación.

Diámetro máximo de mecanizado: 330 mm

Longitud máxima de mecanizado: 360 mm

Tamaño de Chuck: 6 "pulgadas

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

CDS 100 Nuevo CNC Slant Bed Store Series Introducción


El torno está equipado con tecnología CNC avanzada (control numérico de la computadora) que permite un control preciso del proceso de mecanizado, lo que resulta en una mayor precisión y eficiencia. El diseño de la cama inclinada mejora la evacuación de los chips y proporciona un acceso más fácil a la pieza de trabajo, lo que aumenta la productividad general.

1. El torno utiliza un servicio de torreta integrado con alta precisión de posicionamiento, tiempo rápido para cambiar herramientas y una deformación mínima bajo un corte pesado.
2. La guía de rodadura lineal permite una operación de alta velocidad y alta eficiencia. Reduce la fricción, la deformación de la temperatura, aumenta la precisión del procesamiento y garantiza la estabilidad de precisión a largo plazo.
3. Los servomotoros del eje x/z están conectados directamente al tornillo de bola de precisión a través de acoplamientos flexibles, y los tornillos se fijan en ambos extremos. La rigidez de la base de ensamblaje se mejora para minimizar la deformación del tornillo causada por un corte frecuente, de alta velocidad o pesado. Un par de cojinetes de precisión de contacto angular de 60 ° se utilizan para alta velocidad y precisión.
4. La presión hidráulica se ajusta a través de las perillas del panel con la pantalla de marcación, asegurando un funcionamiento seguro y conveniente.
5. Se proporciona protección de la guía completa. El tanque de enfriamiento y el transportador de chips se separan de la máquina principal para garantizar que la precisión de la máquina de herramientas no se vea afectada por el calor generado durante el corte.

Cómo diferenciar entre CDS100, CDS100M y CDS100P

La serie CDS100 está disponible en diferentes variantes: CDS100, CDS100M y CDS100P, cada uno de los requisitos específicos de la reunión:
1. CDS100: este modelo ofrece capacidades de rotación de precisión estándar y es adecuada para una variedad de tareas de mecanizado. Ofrece alta precisión y confiabilidad, lo que lo hace ideal para aplicaciones generales de mecanizado.
2. CDS100m: el modelo "M" está diseñado para operaciones de mecanizado de alta velocidad, proporcionando velocidades de corte más rápidas y tiempos de ciclo más cortos. Está equipado con características optimizadas para maximizar la productividad en entornos de fabricación exigentes.
3. CDS100P: El modelo "P" se centra en la versatilidad y la flexibilidad, ofreciendo características programables y opciones de personalización para adaptarse a las diferentes necesidades de procesamiento. Se puede integrar fácilmente en los sistemas de producción automatizados para aumentar la eficiencia.
Las características clave de la serie CDS100 incluyen construcción rígida para la estabilidad, alta velocidad de huso para la eliminación de material eficiente y controles fáciles de CNC para usar para la operación intuitiva. Además, presenta características de seguridad avanzadas para garantizar que los operadores estén protegidos durante la operación.

Descripción de las características estructurales básicas de la máquina

1, cama

El lecho adopta un diseño integrado de lecho de riel de alto rendimiento, con una estructura de cavidades múltiples de paredes gruesas y múltiples para garantizar capacidades de corte pesado. La cama está fundida con arena de resina de alta calidad, con buena rigidez, buena resistencia a los enfrentamientos y la eliminación de chips lisos.

2, caja del huso

Los cojinetes del eje utilizan cojinetes de alta calidad y alta precisión y un huso eléctrico sincrónico, que proporciona un par alto y una salida estable. Los cojinetes de la caja del husillo usan rodamientos de rodillos cilíndricos de doble caña y rodamientos de contacto de empuje de doble dirección, que proporcionan una alta rigidez. La disipación de calor adopta un diseño estructural que reduce la deformación térmica del huso, lo que permite que el huso mantenga la estabilidad relativa del eje del huso durante la operación a largo plazo.

3, sistema de alimentación

Los servomotoros del eje X y Z están directamente conectados al tornillo de bola de precisión a través de acoplamientos elásticos, con alta precisión. Los dos extremos del tornillo están fijos, lo que mejora el soporte del asiento de soporte, minimiza la distorsión del tornillo causada por la alta velocidad frecuente y el corte pesado, y los rodamientos usan pares de contacto angular de 60 grados de rodamientos de precisión para tornillos, con alta velocidad y alta precisión.

4, diapositiva

La transmisión adopta guías de rodadura lineales importadas de Taiwán para cumplir con los requisitos de alta velocidad y alta eficiencia, reducir la resistencia a la fricción y la deformación del aumento de la temperatura, mejorar la precisión del procesamiento y garantizar la estabilidad a largo plazo para reducir la precisión del procesamiento.

5, Torreta

Se adopta los servomotren hidráulicos de alta rigidez. A través de la compensación de optimización del servo del sistema, coopera con el huso del servo para realizar un enlace de eje múltiple, que puede completar el posicionamiento del huso, el tapping rígido, el fresado de superficie curvado y otras funciones, enriqueciendo en gran medida las funciones de la herramienta de la máquina, mejorando la adaptabilidad de la máquina de la herramienta y satisfacer las necesidades de procesamiento de varias partes.

6, sistema hidráulico

Además del control del programa, el soporte, el aflojamiento y la extensión telescópica del chuck hidráulico y la manga del contrapeso se pueden controlar por pie, lo cual es conveniente y rápido. El ajuste de presión hidráulica adopta la operación giratoria del tipo de panel, la pantalla de marcación, el ajuste seguro y conveniente.

7, dispositivo de lubricación

La máquina de herramientas adopta un sistema de lubricación centralizado automático, con un suministro de aceite cronometrado y cuantitativo. El distribuidor de aceite ajusta la presión de suministro de aceite de acuerdo con los requisitos de presión de diferentes piezas de lubricación para garantizar que las piezas de lubricación (como los rieles guía, inserciones, tornillos, tuercas y otros pares de fricción) se puedan lubricarse por completo, y se establece la función de alarma del sistema de lubricación.

8, sistema de enfriamiento

El torno de CNC del lecho inclinado adopta la protección del riel de guía completo, y la caja de enfriamiento y el transportador de chips se separan de la máquina principal para garantizar que la precisión de la máquina herramienta no se vea afectada por el corte térmico.

9, sistema eléctrico

La herramienta de gabinete de unidad de maquinaria tiene un buen rendimiento de sellado y está equipado con un aire acondicionado de gabinete eléctrico para garantizar que el sistema CNC de la máquina de herramientas funcione normalmente a temperatura y alta temperatura y alta humedad.

10, medidas extremas contra la colisión

Los asientos de cojinete en las posiciones de viaje extremas de las direcciones positivas y negativas del eje están equipados con dispositivos de amortiguación anti-Ruber para proporcionar la protección final para los tornillos de bola de tuerca doble de la colisión de pérdida en condiciones anormales.

11, Protección de seguridad

Diseño interno de hoja interna totalmente protegida y totalmente cerrada diseño de hoja exterior. La máquina de herramientas no se deforma ni vibra cuando trabaja. El riel de la guía de protección interna, la varilla del tornillo, la tuerca y el rodamiento están hechos de cubierta telescópica de acero inoxidable. Es conveniente eliminar las papas fritas y limpiar las papas fritas de la máquina.

Importante A partes de Cama con lazo

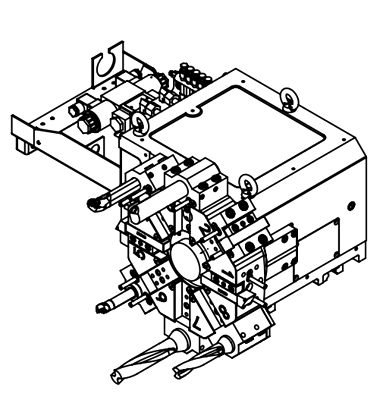

Servo de torreta integrado

La torreta integrada tiene una alta rigidez estructural y un corto tiempo de intercambio de herramientas.

Estas características reducen la desviación de la precisión del ensamblaje, garantizan la precisión de la máquina de herramientas y mejoran la eficiencia del procesamiento.

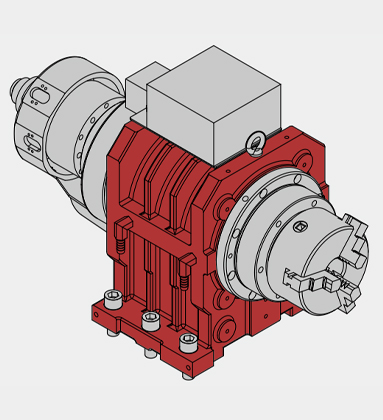

Eje incorporado

El huso es impulsado por un motor imán permanente sincrónico de alta eficiencia, alta eficiencia y alto rendimiento.

Además, se adoptan cojinetes de rodillos de rodillos de fila corta de doble energía. Esta configuración garantiza la alta precisión, rigidez y estabilidad del huso.
Velocidad del husillo: 5000 rpm
Potencia del husillo: 12.3kw
Agujero de punto de huso: ф56 mm

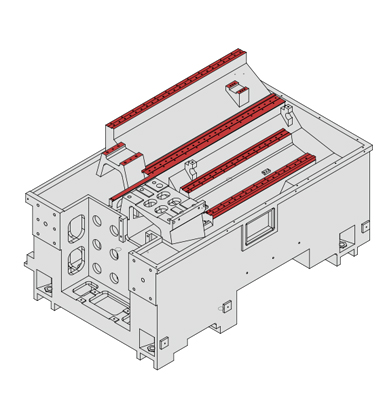

Guía de cama

La guía del lecho adopta la estructura ferroviaria de alto nivel de 30 ° utilizada en máquinas de herramientas de estilo japonés, asegurando la rigidez, la precisión y la estabilidad de la máquina durante las operaciones de corte pesado. La unidad automatizada de carga y descarga (opcional) se integra con la máquina, reduciendo significativamente el espacio del piso.

Viajamiento del eje x/z: 155/362 mm
Velocidad rápida del X/Z-Eje Z: 25/30m/min

Nuevo toro de cama inclinada CNC Característica de la serie CDS 100

Toda el lecho de la máquina de 30 °, alta rigidez con la torreta de la herramienta hidráulica Servo 8, con el huso construido (velocidad máxima del huso 5000 rpm), hidráulico a través de Chuck y cola programable, una pequeña ocupación terrestre, adecuada para el procesamiento del trabajo de eje corto y la placa.

Estándar

Opcional

1. Sistema de control básico de Siemens 828D

1. Sistema de control Fanuc 0i-TF Plus

2. TO2-5

2. GSK 988TTO Sistema de control absoluto

3. Huso incorporado

3. Reneishaw Auto Tool Setter

4. Hidráulico a través de Chuck 6 pulgadas

4. Auto Barfeeder

5. Herramienta Hydraulics Servo 8 Post Torreta

5º skimmer de petróleo

6. servo atrapect programable

6. CYPS ENCE

7. Guía lineal de rodillo

CDS 100 Nuevo espécimen de cama inclinada

Configuración CDS100
Capacidad de mecanizado Swing máximo en la cama φ/mm 450
Balance máximo en la diapositiva φ/mm 230
Longitud máxima de mecanizado mm 360
Diámetro máximo de mecanizado φ/mm 330
Diámetro de barra máxima φ/mm 45
Eje incorporado Tipo de cabeza del husillo GB59001 A2-5
Agujero φ/mm 56
Velocidad del huso R/min 50-5000
Modo de cambio de husillo Eje incorporado
Torque de salida del husillo Nuevo Méjico Calificación 39
Potencia del huso KW 12.3
Tipo de chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 6 "
Tasa de alimentación Velocidad transversal rápida en el eje x m/min 25
Velocidad transversal rápida en el eje z m/min 30
Servo de motor de par en el eje x Nuevo Méjico 6
Servo de motor de par en el eje Z Nuevo Méjico 6
Servo de motor de par en el eje Z1 Nuevo Méjico 4
Viajes de eje x mm 155
Z viajes z mm 362
Tipo de tipo de guía Guía lineal de rodillo
Turret Tipo de torreta Hidráulica Servo 8 Post Torret Tool
Tamaño de herramienta mm 20 × 20/φ25
Eliminar Tipo de atalé Servo programable
Recorrer la cola mm 360
El consumo interno de contraparte y contraparte Mt4
Fuente de energía Potencia nominal total Kva 20
Total de corriente calificada A 52
Dimensión Peso de la máquina kg 2400
Dimensión de la máquina L*w*h (mm) 1940 × 1370 × 1710

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramientas

CDS 100m especificación de lecho inclinado

Configuración CDS100M
Capacidad de mecanizado Swing máximo en la cama φ/mm 450
Balance máximo en la diapositiva φ/mm 280
Longitud máxima de mecanizado mm 170
Diámetro máximo de mecanizado φ/mm 260
Diámetro de barra máxima φ/mm 45
Eje incorporado Tipo de cabeza del husillo GB59001 A2-5
Agujero φ/mm 56
Velocidad del huso R/min 50-5000
Modo de cambio de husillo Eje incorporado
Torque de salida del husillo Nuevo Méjico Calificación 39
Potencia del motor principal KW 12.3
Tipo de chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 6 "
Tasa de alimentación Velocidad transversal rápida en el eje x m/min 25
Velocidad transversal rápida en el eje z m/min 25
Servo de motor de par en el eje x Nuevo Méjico 6
Servo de motor de par en el eje Z Nuevo Méjico 6
Servo de motor de par en el eje Z1 Nuevo Méjico 4
Viajes de eje x mm 155
Z viajes z mm 285
Tipo de tipo de guía Guía lineal de rodillo
Torreta Tipo de torreta 12 herramientas de herramientas Torreta (BMt40)
Tamaño de herramienta mm 20 × 20/φ25/ER20
Eliminar Tipo de atalé Servo programable
Recorrer la cola mm 390
Diámetro de la manga atalle φ/mm 65
El consumo interno de contraparte y contraparte MT4
Fuente de energía Potencia nominal total Kva 20
Total de corriente calificada A 52
Dimensión Peso de la máquina kg 2450
Dimensión de la máquina L*w*h (mm) 2040 × 1370 × 1710

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramientas

CDS 100P Especificación de lecho inclinado CNC

Configuración CDS100P
Capacidad de mecanizado Swing máximo en la cama φ/mm 500
Balance máximo en la diapositiva φ/mm 180
Longitud máxima de mecanizado mm 330
Diámetro máximo de mecanizado φ/mm 180
Diámetro de barra máxima φ/mm 45
Eje incorporado Tipo de cabeza del husillo GB59001 A2-5
Agujero φ/mm 52
Velocidad del huso R/min 50-5000
Modo de cambio de husillo Eje incorporado
Torque de salida del husillo Nuevo Méjico Calificación 39
Potencia del huso KW 12.5
Tipo de chuck Hidráulico a través de Chuck
Tamaño de Chuck pulgada 6 "
Tasa de alimentación Velocidad transversal rápida en el eje x m/min 25
Velocidad transversal rápida en el eje z m/min 25
Servo de motor de par en el eje x Nuevo Méjico 6
Servo de motor de par en el eje Z Nuevo Méjico 6
Servo de motor de par en el eje Z1 Nuevo Méjico 4
Viajes de eje x mm 370
Z viajes z mm 410
Tipo de tipo de guía Guía lineal de rodillo
Torreta Tipo de torreta Tipo de pandilla
Tamaño de herramienta mm 20 × 20/φ25
Eliminar Tipo de atalé Sin contraproducción
Recorrer la cola mm ——
El consumo interno de contraparte y contraparte ——
Fuente de energía Potencia nominal total Kva 20
Total de corriente calificada A 52
Dimensión Peso de la máquina kg 2200
Dimensión de la máquina L*w*h (mm) 1940 × 1370 × 1710

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.

Interferograma de herramientas
