100msy/100msy con cama de torno del eje subpindle y cama inclinada
100msy/100msy con el lecho inclinado de torno de Sub-Spindle CNC con eje Y puede completar automáticamente el corte de superficies cilíndricas internas y externas, superficies cónicas, superficies de arco, caras finales, ranuradas, bizcocho y otros procesos para varias partes de eje y disco, y puede convertir los hilos rectos métricos, los hilos de la cara final y los hilos rectos. Varios procesos de giro, como hilos cónicos.
1. El eje Y de alta rigidez se realiza a través del movimiento de los portaobjetos medios (inclinados) y grandes (horizontales), lo que implica una interpolación continua de dos laxis. Esto permite operaciones de fresado con máxima rigidez. 2. La guía lineal del rodillo cumple con los requisitos de alta velocidad y alta eficiencia, reduce la resistencia y la deformación por fricción debido al aumento de la temperatura, mejora la precisión del mecanizado y garantiza la estabilidad a largo plazo de cortar la precisión del mecanizado. 3. Los servomotores del eje x/z están conectados directamente al tornillo de bola de precisión a través de acoplamientos flexibles, y los tornillos se fijan en ambos extremos. La rigidez de la base de montaje se mejora para minimizar la deformación del tornillo causada por un posicionamiento frecuente, de alta velocidad o un corte pesado. Un par de rodamientos de precisión de contacto angular de 60 ° se utilizan para alta velocidad y precisión. 4. El contrapolate programable está equipado con protección contra sobrecarga y es impulsado por un servomotor para el movimiento y la sujeción. Esto mejora significativamente la eficiencia del mecanizado.
Descripción de las características estructurales básicas de la máquina herramienta de torno
1, cama
El lecho adopta un diseño integrado de lecho de riel de alta baja baja, con una estructura de múltiples cavidades de paredes gruesas y múltiples para garantizar capacidades de corte pesadas. La cama está fundida con arena de resina de alta calidad, con buena rigidez, buena resistencia a los choques y eliminación de chips lisos.
2, caja del huso
Los cojinetes del eje usan cojinetes de alta calidad y alta precisión y un huso eléctrico servo sincrónico, que proporciona un alto par y una salida estable. Los cojinetes de la caja del husillo utilizan rodamientos de rodillos cilíndricos de doble fila y rodamientos de contacto angular de empuje de doble dirección, que proporcionan una alta rigidez. La disipación de calor adopta un diseño estructural que reduce la deformación térmica del huso, lo que permite que el huso mantenga la estabilidad relativa del eje del huso durante la operación a largo plazo.
3, sistema de alimentación
Los servomotores del eje X, Y y Z están directamente conectados al tornillo de bola de precisión a través de acoplamientos elásticos, con alta precisión. Los dos extremos del tornillo son fijos, lo que mejora la rigidez de soporte del asiento de soporte, minimiza la distorsión del tornillo causada por el posicionamiento frecuente de alta velocidad y el corte pesado, y los cojinetes usan pares de contacto angular de 60 grados de rodamientos de precisión para tornillos, con alta velocidad y alta precisión.
4, diapositiva
La transmisión adopta guías de rodadura lineal importadas de Taiwán para cumplir con los requisitos de alta velocidad y alta eficiencia, reducir la resistencia a la fricción y la deformación del aumento de la temperatura, mejorar la precisión del procesamiento y garantizar la estabilidad a largo plazo de reducir la precisión del procesamiento.
5, Torreta
Se adopta la servomotren hidráulica de alta rigidez. A través de la compensación de optimización del servo del sistema, coopera con el huso del servo para realizar un enlace de eje múltiple, que puede completar el posicionamiento del huso, el tapping rígido, la fresado de superficie curvado y otras funciones, enriqueciendo en gran medida las funciones de la máquina herramienta, mejorando la adaptabilidad de la máquina herramienta y satisfacer las necesidades de procesamiento de varias partes.
6, sistema hidráulico
Además del control del programa, la sujeción, la aflojamiento y la extensión telescópica del chuck hidráulico y la manga del contrapalaje se pueden controlar por pie, lo cual es conveniente y rápido. El ajuste de presión hidráulica adopta la operación giratoria de tipo panel, la pantalla del dial, el ajuste seguro y conveniente.
7, dispositivo de lubricación
La máquina herramienta adopta un sistema de lubricación centralizado automático, con un suministro de aceite cronometrado y cuantitativo. El distribuidor de aceite ajusta la presión del suministro de aceite de acuerdo con los requisitos de presión de diferentes piezas de lubricación para garantizar que las piezas de lubricación (como los rieles de guía, inserciones, tornillos, tuercas y otros pares de fricción) puedan lubricarse por completo, y se establece la función de alarma del sistema de lubricación.
8, sistema de enfriamiento
El torno de CNC de lecho inclinado adopta la protección de la riel de guía completa, y la caja de enfriamiento y el transportador de chips se separan de la máquina principal para garantizar que la precisión de la máquina herramienta no se vea afectada por el corte térmico.
9, sistema eléctrico
El gabinete de unidad eléctrica de la máquina herramienta tiene un buen rendimiento de sellado y está equipado con un aire acondicionado de gabinete eléctrico para garantizar que el sistema CNC de la máquina herramienta funcione normalmente bajo temperatura y alta temperatura y alta humedad.
10, medidas extremas contra la colisión
Los asientos del rodamiento en las posiciones de viaje extremas de las direcciones positivas y negativas del eje están equipados con dispositivos anti-colisión de tampón de goma para proporcionar la protección final para el par de tornillos de bola de doble tuerca de la colisión de pérdida en condiciones anormales.
11, Protección de seguridad
Diseño interno de chapa interno totalmente protegido y diseño de chapa exterior totalmente cerrado. La máquina herramienta no se deforma ni vibra cuando se trabaja. El riel de la guía de protección interna, la varilla del tornillo, la tuerca y el rodamiento están hechos de cubierta telescópica de acero inoxidable. Es conveniente eliminar las patatas fritas y limpiar las chips de la máquina.
Principal A partes de Inclinación Torno

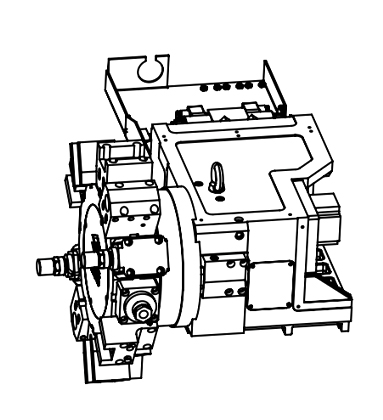

Torreta de herramienta de conducción integrada
La torreta de herramienta conducida se caracteriza por una alta precisión de posicionamiento, un diseño compacto y rápido. Permite cambios en la herramienta sin levantar, lo que aumenta la eficiencia del mecanizado.

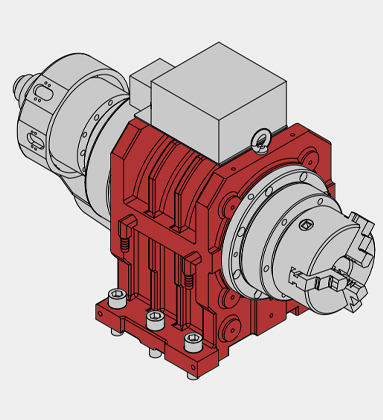

Eje incorporado
El huso es impulsado por un motor sincrónico de imán permanente de alta eficiencia, alta eficiencia y alto rendimiento. Además, se adoptan rodamientos de rodillos cilíndricos cortos de doble fila P4. Esta configuración garantiza la alta precisión, rigidez y estabilidad del huso. Velocidad del husillo: 5000 rpm Potencia del husillo: 12.3 kW Orificio cónico del husillo: φ56 mm

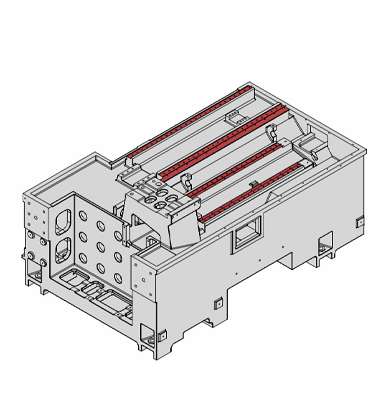

Guía de la cama
La guía de la cama adopta una guía lineal de rolleros de tipo 35 y 6 controles deslizantes para mantener la rigidez, precisión y estabilidad de la máquina herramienta durante el corte pesado. La unidad de carga y descarga automatizada (opcional) está integrada con la máquina, reduciendo significativamente el espacio del piso. Viajamiento del eje x/y/z: 125/± 40/360 mm Velocidad rápida del eje x/y/z-eje: 25/10/25 m/min
CNC Torno Cama inclinada 100msy Característica
Adopte el lecho de máquina de 30 °, eje Y simulativo de alta rigidez con 12 torreta de herramienta posterior a la torreta BMt45, con eje incorporado (velocidad máxima del husillo 5000 rpm), hidráulico hidráulico a través de Chuck y servo cola programable, una pequeña ocupación terrestre, corto en el tiempo de trabajo para el tiempo de trabajo y el procesamiento de la placa de placa.
Estándar
Opcional
1. Sistema de control básico de Siemens 828D
1. Sistema de control Fanuc 0i-TF Plus
2. A2-5
2. Sistema de control absoluto GSK 988TA
3. Huso incorporado
3. Syntec 22TB Control System
4. Hidráulico a través de Chuck 6 pulgadas
4. Reneishaw Auto Tool Setter
5. 12 Torreta de herramienta de poste conducido (BMT55)
5. Alimentador de barra automática
6. Atropeta de servo programable
6. Skimmer de petróleo
7. Guía lineal de rodillo
7. Conseyor de chips
100msy CNC Torno Inclinación Especificación
Configuración
100msy
100 msy con subcasín
Capacidad de mecanizado
Swing máximo sobre la cama
φ/mm
500
500
Balance máximo sobre la diapositiva
φ/mm
260
260
Longitud máxima de mecanizado
mm
350
350
Diámetro máximo de la barra
φ/mm
45
45
Diámetro máximo de mecanizado
φ/mm
260
260
Eje incorporado
Tipo de cabeza del husillo
GB59001
A2-5
A2-5, con sub-husillo A2-4
Agujero del huso
φ/mm
56
56, con sub-Spindle 36
Rango de velocidad del husillo
r/min
50-5000
50-5000, con sub-husillo 50-6000
Potencia del huso
KW
12.3
12.3, con sub-Spindle 9.5
Torque de salida del husillo
Nuevo Méjico
110
110, con sub-Spindle 24.3
Tipo de chuck
Hidráulico a través de Chuck
Hidráulico a través de Chuck
Chuck Siz
pulgada
6 "
6 ", con Sub-Spindle Chuck 5"
Tasa de alimentación
Velocidad rápida de transverso en el eje x
m/min
25
25
Velocidad rápida de transverso en el eje Y
m/min
10
10
Velocidad rápida de transverso en el eje z
m/min
25
25
Servo Motor Torque en el eje X
Nuevo Méjico
8.9
8.9
Servo Motor Torque en el eje Y
Nuevo Méjico
8.9
8.9
Servo Motor Torque en el eje z
Nuevo Méjico
8.9
8.9
Torque del servomotor de subpinte
Nuevo Méjico
——
10
Servo Motor Torque en el eje Z1
Nuevo Méjico
4.7
——
Viajes del eje X
mm
130
130
Viajes del eje y
mm
± 40
土 40
Viajes del eje z
mm
360
360
Subsidio
mm
400
Tipo de vía guía
Guía lineal de rodillo
Guía lineal de rodillo
Torreta
Tipo de torreta
Torreta de herramienta de 12 postes (BMT45)
Torreta de herramienta de 12 postes (BMT45)
Tamaño de herramienta
mm
20 × 20/φ25/ER25
20 × 20/φ25/ER25
Contragolimiento
Tipo de atalde
Servo programable
Viaje en la cola
mm
390
Diámetro de la manga del atalde
φ/mm
65
Conpario interno de la manga del contrapalaje
MT4
Fuente de energía
Potencia nominal total
Kva
22
33
Corriente total calificada
A
48
65
Dimensión
Peso de la máquina
kg
3000
3100
Dimensión de la máquina
L*w*h (mm)
2190 × 1780 × 1800
2190 × 1780 × 1800
Tenga en cuenta que puede haber ligeras diferencias en apariencia y parámetro dependiendo de sus opciones.
