Línea de producción de Automation de la serie CNC de la Serie Medium ESME de 160160

Taizhou Eastern CNC Technology Co., Ltd. Inicio / Productos / Línea de producción de automatización de torno de CNC / Línea de producción de Automation de la serie CNC de la Serie Medium ESME de 160160
  • Línea de producción de Automation de la serie CNC de la Serie Medium ESME de 160160

Línea de producción de Automation de la serie CNC de la Serie Medium ESME de 160160

Manipulador de tres ejes de una truss de uno a dos.

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

Introducción a la línea de producción de automatización de CNC.

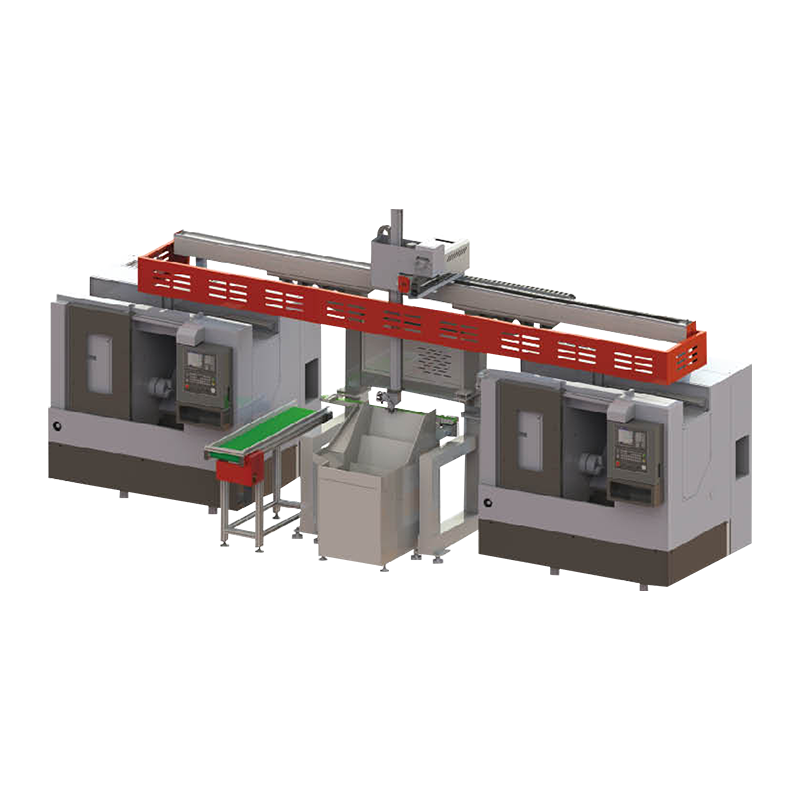

Dos herramientas de C46K están equipadas con un manipulador de tres ejes con un arrastre y dos marcos externos (160160 series de ES medianas), y el sistema de silo de alimentación intermedio se usa para la carga. Después del procesamiento, la correa transportadora puede descargar la pieza de trabajo, lo que también puede evitar que la pieza de trabajo coloque y devuelva a su posición original en el silo. Selección manual; El tiempo de carga y descarga del robot es de aproximadamente (12-15) s, adecuado para procesar productos con un peso de menos de 2 kg/productos de tamaño de luz; El tamaño de la máquina herramienta, incluido el robot de armadura: longitud x ancho x altura es de aproximadamente (6.2mx3.1mx3.8m).

Lista de configuración para los robots de la serie ES de tamaño mediano
Descripción de la función Marcas y características
Módulos de componentes funcionales Viaje de armadura de eje X (viga) : 4400 mm 160x160 módulo lineal
Eje y eje (3er eje) Viajamiento de armadura : 400 mm 80x140 módulo lineal
Eje z-eje (haz vertical) viaje de armadura : 1200 mm Módulo lineal 60x80
Eje x (viga) Velocidad de movimiento: 0-120m/min
Eje y (tercer eje) Velocidad de movimiento: 0-90m/min
Eje z (haz vertical) Velocidad de movimiento: 0-120m/min 		El rango de la velocidad de movimiento del manipulador
El eje X (haz) y el eje z (haz vertical) están impulsados ​​por servomotors móviles Delta/Baoyuan (autobús absoluto)
Bastidor/piñón (garantía de 3 años) Estante helicoidal de alta precisión
Toboganes lineales de truss Taiwán/Shangyin/Airtac
Piezas de mandíbula de cilindro de una pieza (serie media) Taiwán/ Airtac Japón/SMC
Reductor de manipulador Ningbo/cuhk
Tipo de silo (serie media) Zhejiang/asiainfo
Cilindro del manipulador Interruptor de detección magnética Taiwán/Chilico
Interruptor de proximidad asistido por manipulador Zhejiang/Devre
Relés de control del manipulador Francia/Schneider
Válvula solenoide y elemento de control neumático Taiwán/Airtac

El sistema de control adopta el último sistema de control especial del manipulador absoluto del bus (expandible del eje 3-6) y una variedad de sistemas de control para elegir, el programa de programación universal del programa de acción manipulador, potente, buen rendimiento, operación fácil y rápida, programación de enseñanza rápida. 33
