Cama plana de servicio pesado CK800/CK800L

Taizhou Eastern CNC Technology Co., Ltd. Inicio / Productos / Torno de cama plana CNC / Cama plana de servicio pesado CK800/CK800L

Cama plana de servicio pesado CK800/CK800L

CK800/CK800L Horizontal CNC Bed plana Tallador de herramientas de carro
El carro de la máquina herramienta adopta un diseño de portavasos de herramienta doble, que aumenta el número de herramientas instaladas. Al mismo tiempo, combinado con un fuck de indexación de alta precisión, puede completar el procesamiento multifacético y de múltiples orificios de 45, 60, 90 y 180 grados de válvulas y articulaciones en un solo sujeción, los productos procesados ​​son de buena calidad y tienen una alta eficiencia de procesamiento. La rigidez de giro y el rendimiento dinámico del transporte medio del poste de doble herramienta se han optimizado para mejorar la vida útil y la rigidez de la máquina herramienta al procesar partes del cuerpo de la válvula.

Documentos técnicos aleatorios
1. Instrucciones de funcionamiento de la máquina herramienta
2. Manual de operación del sistema CNC
3. Manual de mantenimiento del sistema CNC
4. Diagrama esquemático hidráulico
5. Diagrama esquemático eléctrico, diagrama de cableado, diagrama de escalera, tabla de ajuste de parámetros
6. CD de parámetros de máquina (seleccionar)
7. Certificado de inspección de precisión de la máquina herramienta
8. Manual de Chuck Hidráulico
9. Manual del soporte de herramientas

Diámetro máximo de mecanizado: 700 mm

Longitud máxima de mecanizado: 1000 mm

Tamaño de Chuck: 20 "pulgada

  • PARÁMETROS DE DETALLE

  • VISUALIZACIÓN DE VÍDEO

1. La máquina herramienta tiene una cama plana integral, lo que garantiza la estabilidad de precisión durante el corte pesado. Los ejes X y Z cuentan con guías endurecidas rectangulares cuadradas, adecuadas para un corte pesado y mantenimiento de precisión a largo plazo.
2. La caja del husillo utiliza la transmisión de tres velocidades con una relación 1:30. Junto con cojinetes de servicio pesado y un servomotor, ofrece alto par, rigidez y precisión para un corte pesado continuo.
3. Los servomotores del eje x/z están conectados directamente al tornillo de bola de precisión a través de acoplamientos flexibles, y los tornillos se fijan en ambos extremos. La rigidez de la base de montaje se mejora para minimizar la deformación del tornillo causada por posicionamiento frecuente y de alta velocidad o corte pesado.
4. El torno tiene protección de guía completa. El tanque de refrigerante y el transportador de chips se separan de la unidad principal para evitar que el corte térmico afecte la precisión del mecanizado. El diseño de borde evita que los chips de hierro y el refrigerante salpiquen durante el corte pesado y la pulverización de alta presión.

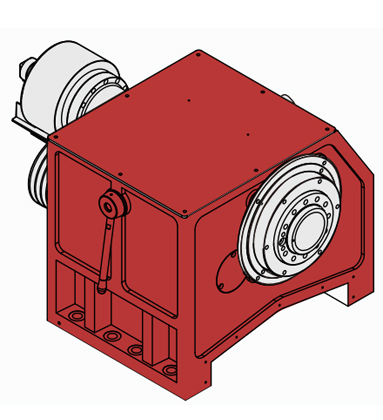

Huso
La caja del husillo combina los rodamientos de rodillos cilíndricos cortos de doble fila y los rodamientos de bolas de empuje bidireccionales. El servomotor principal, emparejado con los tres engranajes dentro de la caja, permite un cambio de velocidad sin pasos dentro de cada engranaje, logrando un alto par, alta rigidez y garantizar la precisión durante el corte pesado a largo plazo.
Potencia del husillo: 15kw
Orificio cónico del husillo: φ121 mm
Guía rectangular
La estructura de la cama plana es adecuada para mecanizado de alta velocidad con alta precisión de posicionamiento. La guía rectangular dura de los ejes X y Z es adecuada para un corte pesado y garantiza una alta rigidez y precisión de corte a largo plazo.
Velocidad rápida del eje X/Z: 10/12m/min

Característica:

Lathe de cama plana, desplazamiento de engranajes, generalmente trabajando con el chuck de indexación, adecuado para el estándar de procesamiento de la pieza de trabajo de la válvula con chuck manual, 4 post torreta eléctrica, sin contraproducción.
CK800L es estándar con Chuck manual, 4 postes de torreta y contrapista.

Estándar

Opcional

1. Sistema de control avanzado de Siemens 808d

1. Sistema de control Fanuc 0i-TF Plus

2. A2-11

2. Sistema de control absoluto GSK 988TA

3. Servo Huso

3. Herramienta de doble electricidad de la torreta posterior a

4. Manual Chuck 20 pulgadas

4. Hidráulico a través de Chuck

5. Electric 4 post torreta

5. indexación de Chuck (personalizado según la pieza de trabajo)

6. Guía rectangular

6. Alimentador de barras automotrices

7. Skimmer de petróleo

Especificación

Configuración CK800 CK800L
Capacidad de mecanizado Swing máximo sobre la cama φ/mm 860 880
Balance máximo sobre la diapositiva φ/mm 550 550
Máxima longitud de mecanizado mm 1000 1100
Diámetro máximo de mecanizado φ/mm 700 700
Spindle Tipo de cabeza del husillo GB59001 A2-11 A2-11
Rango de velocidad del husillo r/min Equipo A: 50-300; B: 300-700;
C: 700-1000
Equipo A: 50-300; B: 300-700;
C: 700-1000
Torque con clasificación de huso Nuevo Méjico 4100 4100
Potencia del motor principal KW 15 15
Agujero del huso φ/mm 121 121
Tipo de chuck Manual Chuck Manual Chuck
Tamaño de Chuck pulgada 20 20
Tasa de alimentación Velocidad rápida de transverso en el eje x m/min 10 10
Velocidad rápida de transverso en el eje z m/min 12 12
Servo Motor Torque en el eje X Nuevo Méjico 18 18
Servo Motor Torque en el eje z Nuevo Méjico 22 22
Viajes del eje X mm 445 345
Viajes del eje z mm 1100 1100
Tipo de vía guía Guía rectangular Guía rectangular
Ancho de la vía guía mm 600 600
Torreta Tipo de torreta Simple/doble eléctrico
4 post torreta
Soltero eléctrico
4 post torreta
Tamaño de herramienta mm 40 × 40 40 × 40
Tipo de atalde S 1.5/902.4/1803.4/270 1.5/902.4/1803.4/270
Precisión de posicionamiento repetido de la transposición de la torreta mm 0.008 0.008
Contragolimiento Conpario interno de la manga del contrapalaje MT6
Diámetro de la manga del atalde φ/mm 120
Viajes de manga de astro mm 130
Fuente de energía Potencia nominal total Kva 26 26
Corriente total calificada A 54 54
Dimensión Peso de la máquina kg 6800 8000
Dimensión de la máquina L × W × H (mm) 3500 × 2300 × 1950 4060 × 2300 × 1950

Tenga en cuenta que este parámetro y apariencia están sujetos a cambios sin previo aviso, gracias.
