El mecanizado inteligente impulsa mejoras en la industria de bombas: la tecnología CNC potencia la fabricación de precisión

A medida que los equipos de bombeo continúan evolucionando hacia una mayor eficiencia, una vida útil más larga y una mayor confiabilidad, la calidad del mecanizado de las piezas metálicas se ha convertido en un factor crítico. Con la madurez de la tecnología de mecanizado CNC, los equipos inteligentes centrados en Tornos CNC se está convirtiendo gradualmente en una importante fuerza de producción para los fabricantes de bombas. Una encuesta reciente en el campo del mecanizado reveló que varios expertos de la industria señalaron que los componentes típicos, como carcasas de bombas, rotores y ejes de bombas, requieren estándares más altos de consistencia dimensional y concentricidad. El torneado CNC ofrece importantes ventajas en estabilidad, repetibilidad y eficiencia, y seguirá impulsando los procesos de fabricación de la industria de las bombas hacia la digitalización y la automatización.

Mecanizado de piezas metálicas de bombas: los tornos CNC mejoran la precisión y la estabilidad

Las carcasas de las bombas, los rotores y los ejes de las bombas, como componentes centrales del sistema de bombas, están hechos principalmente de acero, hierro fundido, acero inoxidable y otros materiales metálicos. Su compleja estructura general requiere un estricto control dimensional y concentricidad axial durante el mecanizado. Los métodos tradicionales de torneado manual luchan por mantener una calidad estable en la producción en masa, mientras que los tornos CNC, mediante el control programado de la trayectoria de la herramienta, hacen que los resultados del mecanizado sean predecibles y reproducibles. En el mecanizado de carcasas de bombas, áreas como la cavidad interna, las bridas y las superficies de sellado a menudo requieren múltiples procesos. Los tornos CNC pueden completar el desbaste y el acabado en la misma máquina, lo que reduce la cantidad de configuraciones y mitiga el riesgo de errores de posición. El mecanizado del eje de la bomba requiere mantener una alta rectitud y un acabado superficial. El torneado CNC, combinado con métodos de enfriamiento adecuados, puede lograr una mejor disipación de calor y un corte estable en el mecanizado de ejes largos, mejorando aún más la consistencia dimensional.

Los ingenieros de la industria afirmaron: "La mayoría de las piezas de las bombas son componentes giratorios que requieren una alta precisión en su ajuste. La estabilidad y repetibilidad de los tornos CNC hacen que el mecanizado por lotes de estas piezas sea más controlable". A medida que la industria de las bombas se centra cada vez más en la trazabilidad de la calidad y el funcionamiento confiable, confiar en el mecanizado CNC para lograr una producción estandarizada y consistente se convertirá en una opción común para las empresas manufactureras.

¿Por qué los tornos verticales son adecuados para mecanizar piezas de bombas?

Los tornos verticales tienen importantes ventajas en el mecanizado de productos con bombas debido a su diseño estructural, capacidad de carga y adaptabilidad a piezas de trabajo grandes e irregulares. Esto se explicará a continuación desde tres dimensiones: escenarios de aplicación, esquemas de proceso típicos y ventajas.

Aplicaciones típicas de mecanizado de tornos verticales en la industria de bombas

Torneado de desbaste y acabado del cuerpo de la bomba: Adecuado para mecanizar caras extremas, orificios interiores y diámetros exteriores de varios tipos de cuerpos de bomba, capaz de completar de manera estable tareas de corte en piezas de trabajo grandes, pesadas o asimétricas.

• Mecanizado de tapa de bomba y base de bomba: Para piezas que requieren alta planitud y coaxialidad de la cara final, la estructura vertical permite un corte suave.
• Mecanizado de caras de brida y extremo de montaje del impulsor: La disposición vertical facilita la sujeción de piezas tipo brida, asegurando la forma de la superficie y la coaxialidad.
• Mecanizado de superficies de sellado circular en la carcasa de la bomba: Termine el mecanizado de la superficie de sellado para lograr un acabado suave y una precisión de forma estable.
• Mecanizado Integral de Grandes Cuerpos de Bomba: En equipos con capacidades de fresado, el mecanizado de caras extremas, sistemas de orificios y ranuras locales se puede completar en una sola operación, lo que reduce las transferencias de procesos.

Esquema de proceso completo para el mecanizado del cuerpo de la bomba (flujo de ejemplo)

Los siguientes son pasos de mecanizado comunes para piezas de trabajo del cuerpo de la bomba. Los ajustes del proceso se pueden realizar según diferentes estructuras:

Posicionamiento y sujeción del espacio en blanco

• Utilice un mandril de cuatro mordazas o un dispositivo especial para fijar el cuerpo de la bomba, asegurándose de que la cara del extremo esté perpendicular al plano de referencia.
• Posición correcta de la pieza de trabajo para garantizar una referencia confiable para el mecanizado posterior.

Mecanizado en desbaste de caras extremas.

• Elimine las contrahuellas, las compuertas y las áreas de superficie irregulares para permitir márgenes razonables para el mecanizado de acabado.

Mecanizado de desbaste de agujeros interiores y agujeros de montaje.

• Corte graduado para mejorar la calidad de la forma del orificio y prepararlo para el acabado dimensional final.

Mecanizado final de caras extremas y agujeros interiores.

• Logre los requisitos dimensionales del diseño, controlando la planitud, la perpendicularidad y la rugosidad.

Mecanizado de bridas y superficies de sellado.

• Giro de precisión de la superficie del anillo de sellado para garantizar planitud y suavidad.

Mecanizado estructural parcial (dependiendo de la función del equipo)

• Fresado de ranuras, chavetas o superficies de transición (si se utiliza una máquina multifuncional).

Inspección y reinspección

• Inspeccione las dimensiones clave de la superficie, la coaxialidad y el descentramiento para confirmar la calidad del mecanizado.

Cinco ventajas principales de los tornos verticales para los fabricantes de bombas

Más adecuado para sujetar piezas de trabajo grandes y pesadas. El centro de gravedad de la pieza de trabajo cae por encima de la mesa de trabajo; su propio peso ayuda a estabilizar el posicionamiento y reduce el riesgo de inestabilidad.

Proceso de mecanizado suave, control más sencillo de la vibración de corte

• La fuerza lateral reducida sobre la herramienta ayuda a mantener la continuidad del corte bajo cargas pesadas, mejorando los resultados del mecanizado.

Ahorro de espacio

• En comparación con las estructuras horizontales de las mismas especificaciones, el diseño vertical reduce los requisitos de espacio del taller y aumenta la flexibilidad del diseño del equipo.

Eliminación de virutas y refrigeración mejoradas

• Las virutas caen de forma natural, evitando la acumulación alrededor de la pieza y la herramienta, mejorando la continuidad del mecanizado y el acabado superficial.

Adecuado para mecanizado multiproceso (adecuado para configuraciones compuestas)

• Se pueden completar múltiples procesos, como torneado, taladrado y mandrinado, en una sola máquina, lo que reduce la inversión en herramientas y el tiempo de respuesta.

Explorando la automatización de la programación CNC, la optimización del proceso de producción y las tendencias de fabricación inteligente

Gracias a la adopción generalizada del mecanizado CNC, la industria avanza hacia la fabricación inteligente. Los expertos dicen que el CNC no es solo un equipo mecánico, sino un sistema digital programable y manejable, y su desarrollo futuro se extenderá desde la automatización de una sola máquina hasta la optimización colaborativa a nivel de fábrica y de grupo.

1. Implementación acelerada de la automatización de la programación CNC

La programación tradicional se basa en la experiencia del operador, lo que resulta en una eficiencia limitada. Con el desarrollo de la tecnología de software, las herramientas de programación de nueva generación están comenzando a admitir funciones como la planificación automática de rutas, la recomendación de parámetros de mecanizado y el mecanizado simulado, lo que hace que el proceso de programación sea más rápido y estandarizado. Para piezas complejas como bombas, esta tecnología puede mejorar significativamente la velocidad de programación y reducir la intervención manual.

2. Optimización de los procesos de producción basada en datos

La interconexión entre los equipos CNC y los sistemas de medición, los sistemas de gestión de herramientas y los sistemas de almacenamiento hace que el proceso de fabricación sea más transparente. Al recopilar datos de mecanizado en tiempo real, las empresas pueden monitorear el estado operativo de los equipos, predecir el desgaste de las herramientas y optimizar la programación de producción, mejorando así la capacidad general.

3. Avanzando hacia la fabricación inteligente y las fábricas flexibles

Los futuros talleres de fabricación de bombas estarán más digitalizados y automatizados. La interconexión de equipos puede formar líneas de producción flexibles, lo que permite una programación de procesamiento de variedades múltiples; la carga y descarga automática y la colaboración de robots pueden reducir las cargas operativas; Las plataformas de datos pueden gestionar toda la cadena de producción, haciendo que la producción sea más eficiente desde la planificación hasta la ejecución.

Los expertos de la industria creen que con el desarrollo continuo de la tecnología de automatización industrial, el mecanizado CNC se integrará aún más con la tecnología de detección, el software industrial y los gemelos digitales, proporcionando a la industria de las bombas un sistema de fabricación más estable y eficiente.

Tornos CNC verticales recomendados para el mecanizado de piezas de bombas: alta eficiencia, precisión y estabilidad

En la industria de las bombas, los componentes clave, como las carcasas, los ejes y los rotores de las bombas, suelen tener forma de disco o de eje largo. El mecanizado de estos componentes requiere equilibrar la precisión dimensional, la concentricidad y la calidad de la superficie y, al mismo tiempo, cumplir con los requisitos de eficiencia de la producción por lotes. Para estas típicas tareas de mecanizado, los tornos CNC verticales, con sus ventajas estructurales y su estabilidad, se han convertido en uno de los equipos imprescindibles para el mecanizado de piezas de bombas.

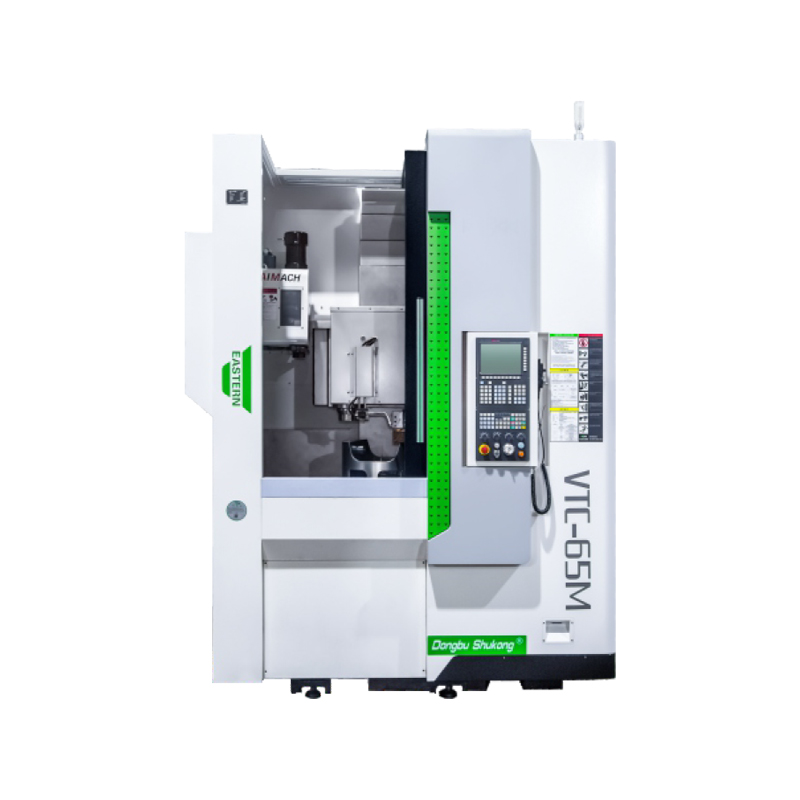

Torno vertical VTC65 — Una solución para mecanizar componentes de bombas de tamaño mediano

El VTC65 es uno de los modelos de torno CNC vertical más populares en este sitio web. Es adecuado para mecanizar componentes de bombas de tamaño mediano, incluido el torneado CNC de piezas de trabajo complejas con forma de disco y de eje corto, como carcasas de bombas, rotores de bombas y ejes de bombas.

• Capacidad de mecanizado: Diámetro máximo de mecanizado de hasta φ650 mm, que se adapta bien a los requisitos de diámetro de las piezas de la carcasa de la bomba.
• Características estructurales: Emplea guías de rodillos de alta resistencia y un diseño de plataforma de alta rigidez, lo que mejora la estabilidad del corte y la retención de precisión, adecuado para la producción continua.
• Materiales Aceptables: Capaz de manipular materiales metálicos comunes como acero, acero inoxidable y hierro fundido, cumpliendo con los requisitos de procesamiento de materiales de las piezas de la bomba.
• Eficiencia: Las altas velocidades de desplazamiento rápido de los ejes X/Z mejoran la eficiencia del mecanizado de una sola pieza, facilitando tiempos cortos.

Este modelo es adecuado para la fabricación de piezas de bombas de alta precisión y lotes medianos, lo que representa una mejora con respecto a los métodos tradicionales de mecanizado horizontal.

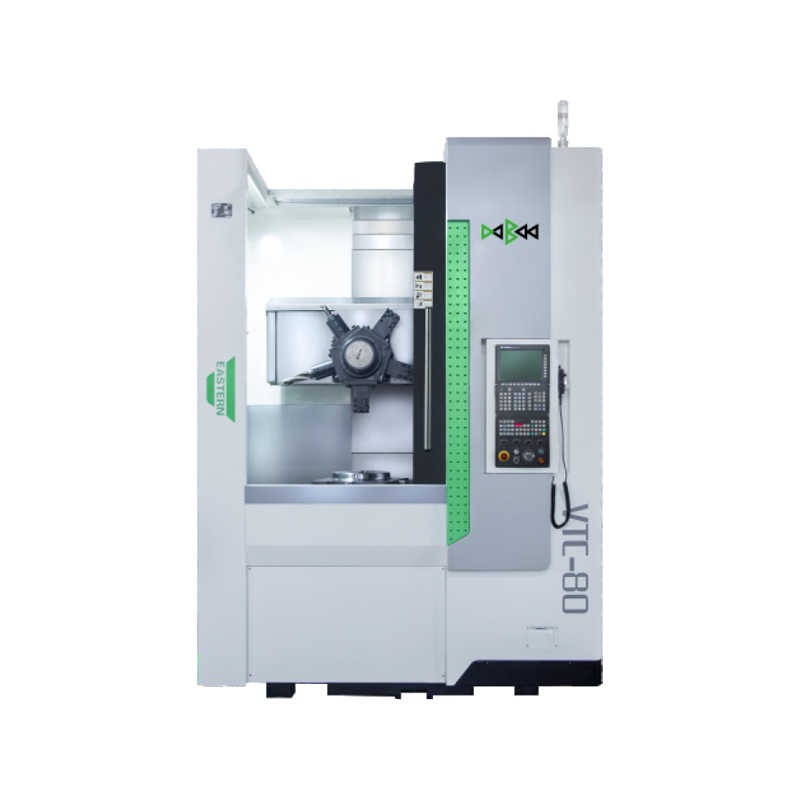

Torno vertical VTC80 — Mecanizado de piezas de bombas grandes y condiciones de trabajo complejas

Para piezas de bombas más grandes y complejas, como carcasas de bombas grandes o piezas de ensamblaje multiproceso, el torno CNC vertical VTC80 ofrece mayor espacio de mecanizado y mayor soporte de potencia.

• Mayor rango de mecanizado: Diámetro máximo de mecanizado de aproximadamente φ800 mm, que satisface las necesidades de mecanizado de grandes carcasas de bombas y componentes de eje relacionados.
• Estabilidad mejorada: Las guías reforzadas y un sistema de bancada de alta resistencia mejoran la rigidez y la precisión del posicionamiento durante el torneado de piezas de trabajo de gran diámetro.
• Adaptabilidad multifuncional: Admite torneado cilíndrico interno y externo, mecanizado de superficies curvas y cónicas, proporcionando una solución de máquina única para diversas características estructurales de las piezas de la bomba.
• Capacidades de mecanizado ampliadas: Se pueden agregar dispositivos auxiliares (como cargadores de herramientas y accesorios automáticos) según sea necesario para mejorar la automatización y el tiempo del ciclo de producción.

Este modelo es adecuado para fabricantes de bombas que enfrentan las necesidades de producción de lotes más grandes y piezas estructurales más complejas, mejorando la capacidad general y la consistencia del mecanizado.

Ventajas de los tornos CNC verticales en el mecanizado de la industria de bombas

Combinando las demandas duales de la industria de bombas de alta precisión y eficiencia de producción, los tornos CNC verticales exhiben ventajas significativas en los siguientes aspectos:

• Estabilidad de servicio pesado: La estructura vertical utiliza naturalmente la gravedad para soportar la pieza de trabajo, lo que reduce la vibración y mejora la estabilidad del mecanizado.
• Utilización del espacio: La disposición vertical del husillo hace que la sujeción de discos grandes y piezas de trabajo de gran diámetro sea más conveniente, lo que reduce múltiples errores de posicionamiento.
• Control de precisión: El control preciso de la trayectoria y la velocidad de la herramienta a través del sistema CNC garantiza un mantenimiento estable de la concentricidad y la precisión geométrica.
• Alta adaptabilidad: Capaz de mecanizar diversas formas de piezas de bombas, incluido torneado, roscado y mecanizado cónico, cumpliendo diversos requisitos de proceso.

En comparación con los tornos horizontales tradicionales y los métodos de mecanizado manual, tornos CNC verticales son más adecuados para cumplir con los requisitos integrales de la industria de las bombas en cuanto a alta precisión, alta estabilidad y eficiencia de lotes.
