Principios básicos y mecanismos operativos del torneado de roscas.

Corte de tornillos en torno Es un método de conformado común en el mecanizado de tornos. Su principio básico es establecer una relación de transmisión fija entre el movimiento de rotación del husillo del torno y el movimiento de avance lineal de la herramienta de corte, permitiendo que la herramienta corte a lo largo del eje de la pieza de trabajo de acuerdo con un patrón de paso específico, formando así una ranura helicoidal continua en la superficie de la pieza de trabajo.

En la operación práctica, la velocidad del husillo se transmite al tornillo a través de engranajes o un mecanismo de velocidad variable, y luego el tornillo impulsa el carro para lograr una alimentación sincrónica. La herramienta de corte suele ser una herramienta de roscado de una sola punta, cuya forma del filo coincide con el ángulo del perfil de la rosca de la pieza de trabajo. La forma y el tamaño de rosca deseados se obtienen mediante múltiples cortes, aumentando gradualmente la profundidad de corte.

Durante la operación, el operador debe seleccionar razonablemente la velocidad del husillo, el método de avance y la profundidad de corte para garantizar la estabilidad del perfil de la rosca y la calidad de la superficie.

Comparación del corte de roscas de un solo punto con varias tecnologías de formación de roscas

El corte de roscas de un solo punto es un método de mecanizado ampliamente utilizado, caracterizado por una gran adaptabilidad y un ajuste flexible de las especificaciones de la rosca, adecuado para varios tipos de roscas y diferentes tamaños de lotes.

Además del corte de un solo punto, las tecnologías de mecanizado de roscas comunes incluyen:

• Tocando: Adecuado para mecanizado de roscas internas, relativamente simple de operar, pero requiere alta precisión en el material y las dimensiones del orificio.
• Roscado de matrices: A menudo se utiliza para el mecanizado de lotes pequeños de roscas externas, con una eficiencia moderada.
• Enrollado de hilo: Forma hilos mediante deformación plástica, lo que da como resultado una buena calidad de superficie, pero tiene ciertos requisitos para el equipo y los materiales de la pieza de trabajo.

En comparación, el corte de roscas de un solo punto con torno ofrece una mayor flexibilidad en el ajuste de precisión y la variación del paso, lo que lo hace particularmente adecuado para la enseñanza, la creación de prototipos y el mecanizado de roscas no estándar.

Corte de diferentes tipos de roscas y selección de herramientas en un torno

En un torno, se pueden mecanizar varios tipos de roscas comunes, y diferentes roscas tienen diferencias en la geometría de la herramienta y los métodos de corte.

La selección adecuada del material de la herramienta, el ángulo del filo y la altura de montaje ayuda a reducir la resistencia al corte y mejora la estabilidad de la formación de roscas.

El papel del husillo y la media tuerca en el corte de roscas

En el corte de roscas en torno, el tornillo es un componente clave para controlar el paso. A través de su relación de transmisión con el husillo, asegura que el carro se mueva una distancia axial fija para cada revolución del husillo.

La media tuerca se instala dentro del carro y se acopla con el tornillo durante el corte de rosca, lo que permite que el carro logre un avance sincronizado. Durante el roscado, la media tuerca normalmente permanece encajada para evitar irregularidades en el paso. Después de completar una pasada de corte, la herramienta regresa a la posición inicial mediante una retracción lateral o una inversión del husillo.

Además, ajustar los engranajes de cambio o el mecanismo de cambio de velocidad afecta directamente la velocidad de rotación del tornillo y es un medio importante para mecanizar roscas con diferentes pasos.

Métodos de precisión y control de errores en el corte de roscas en torno

La precisión del mecanizado de roscas se ve afectada por varios factores, incluido el estado de la máquina herramienta, el desgaste de la herramienta, el método de operación y el método de medición. Para controlar eficazmente los errores se pueden considerar los siguientes aspectos:

• Ajuste de máquina herramienta: Asegúrese de que los rieles guía y los espacios libres de los tornillos estén en un estado razonable para reducir los errores de transmisión.
• Gestión de herramientas: Mantenga la punta de la herramienta afilada y compruebe periódicamente si el ángulo geométrico de la herramienta ha cambiado.
• Control de parámetros de corte: Utilice un método de corte en capas, aumentando gradualmente la profundidad de corte para evitar una carga de corte excesiva en una sola pasada.
• Ajuste y posicionamiento de herramientas: Establezca con precisión la posición inicial de la herramienta para garantizar puntos de inicio de rosca consistentes.
• Medición y Verificación: Utilice calibres de rosca o herramientas de medición relacionadas para inspeccionar el paso y el perfil de la rosca, y corregir las desviaciones con prontitud.

A través de procedimientos operativos estandarizados y disposiciones de proceso razonables, se pueden lograr resultados de mecanizado de roscas estables y confiables en condiciones de torno convencional.

Recomendaciones de productos

Eastern CNC es una empresa de máquinas herramienta especializada en la investigación, desarrollo y fabricación de tornos CNC. Sus productos cubren múltiples series, incluidos tornos de bancada inclinada, tornos verticales y líneas de producción automatizadas. Los tornos CNC de la serie de bancada plana de la compañía cuentan con una estructura de bancada de alta rigidez, un sistema de control CNC avanzado y un mecanismo de transmisión de alta precisión, adecuados para diversas tareas de mecanizado, como torneado general, mecanizado de roscas y corte pesado. El diseño de plataforma plana ayuda a mejorar la estabilidad mecánica, proporcionando una mejor supresión de vibraciones y capacidades de control dimensional al realizar tareas de mecanizado que requieren una alta precisión dinámica, como el torneado de roscas.

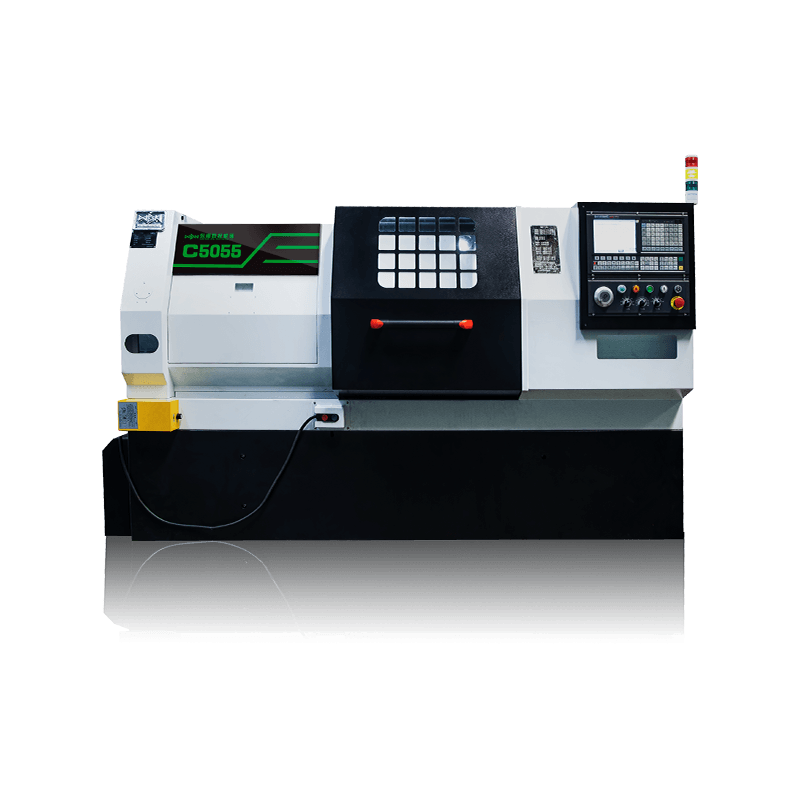

1. Torno CNC de bancada plana horizontal C5055 / C5055-B
