Introducción a la línea de producción de automatización de CNC.

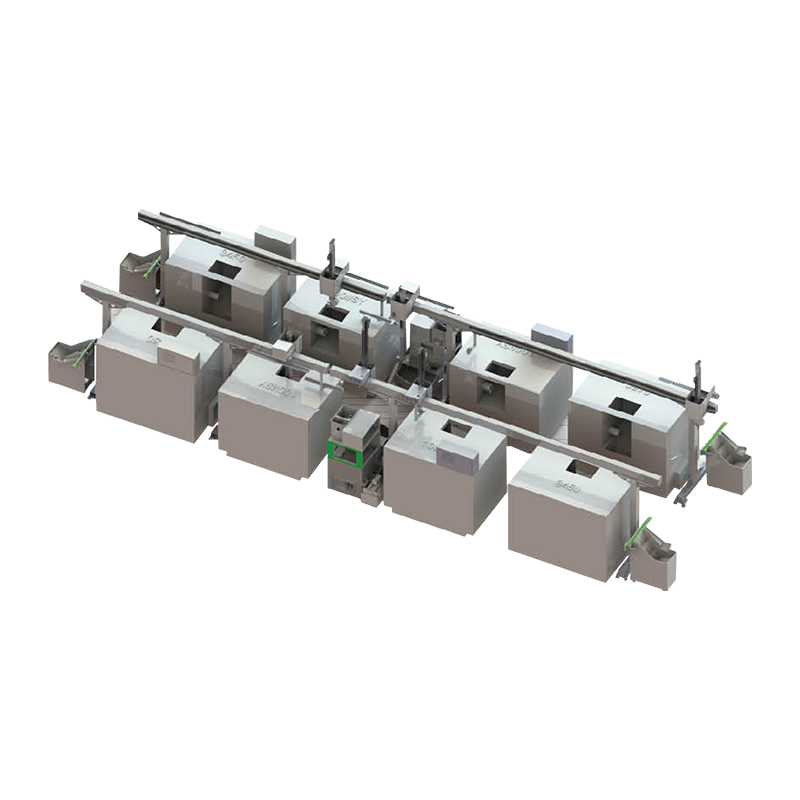

La máquina herramienta G450 100msy está equipada con un manipulador de truss externo de uno a dos un manipulador de truss externo de dos a tres (serie Z personalizada de alta resistencia).
El sistema de silo de alimentación en ambos lados se usa para la carga. La pieza de trabajo procesada se puede equipar con una cinta de descarga o cinta transportadora para descargar; Manipulador El tiempo de carga y descarga es de aproximadamente (12-15) s. Es adecuado para procesar productos con un peso de menos de 2 kg/alta precisión y gran tamaño; El tamaño de la máquina herramienta que incluye el manipulador de armadura: longitud x ancho x altura es de aproximadamente (15.2mx4.7mx4.1m).
Lista de configuración de N-Series Dual-Armper de doble brazo |
| Descripción de la función | Marcas y características |
Módulos de componentes funcionales | Carrera de armadura de eje X (viga): 5500 mm y 7500 mm | Módulo lineal de 150x200 |
Eje z (haz vertical) trazo de armadura: 1200 mm | Módulo lineal 80x80 |
Eje x (viga) Velocidad de movimiento: 0-120m/min Eje z (haz vertical) Velocidad de movimiento: 0-120m/min | El rango de la velocidad de movimiento del manipulador |
Eje x (haz) / z-eje (haz vertical) accionamiento de servomotor móvil | Xinjie/Baoyuan (autobús absoluto) |
Bastidor/piñón (garantía de 3 años) | Estante helicoidal de alta precisión |
Toboganes lineales de truss | Taiwán/Shangyin/Airtac |
Piezas de mandíbula de cilindro de una pieza (serie de servicio pesado) | Taiwán/Airtac Japón/SMC |
Reductor de manipulador | Ningbo/cuhk |
Modelo de silo (serie de servicio pesado) | Zhejiang/asiainfo |
Cilindro del manipulador Interruptor de detección magnética | Taiwán/Chilico |
Interruptor de proximidad asistido por manipulador | Zhejiang/Devre |
Relés de control del manipulador | Francia/Schneider |
Válvula solenoide y elemento de control neumático | Taiwán/Airtac |
El sistema de control adopta el último sistema de control especial del manipulador absoluto del bus (expandible del eje 3-6) y una variedad de sistemas de control para elegir, el programa de programación universal del programa de acción manipulador, potente, buen rendimiento, operación fácil y rápida, programación de enseñanza rápida. 33
