Comprensión de los tipos de bancada de torno: una guía práctica para seleccionar la máquina adecuada

Cuando se trata de elegir un torno CNC , uno de los elementos estructurales más importantes que hay que entender es la plataforma, la base de la máquina herramienta que soporta el cabezal, el carro y el contrapunto (o sistemas equivalentes de movimiento y sujeción de herramientas). El diseño de la plataforma afecta la rigidez, la precisión, la eliminación de virutas y los tipos de piezas de trabajo que la máquina puede manejar.

Torno de cama plana

¿Qué es un torno de bancada plana?

Un torno de bancada plana, a veces denominado torno de bancada plana horizontal, tiene sus rieles de bancada (guías) que corren horizontalmente, paralelos al piso. Según East CNC, sus máquinas de torno de bancada plana CNC “cuentan con una bancada horizontal donde la pieza de trabajo se monta y gira de forma segura mientras las herramientas de corte se mueven a lo largo de múltiples ejes”.

Características clave y ventajas

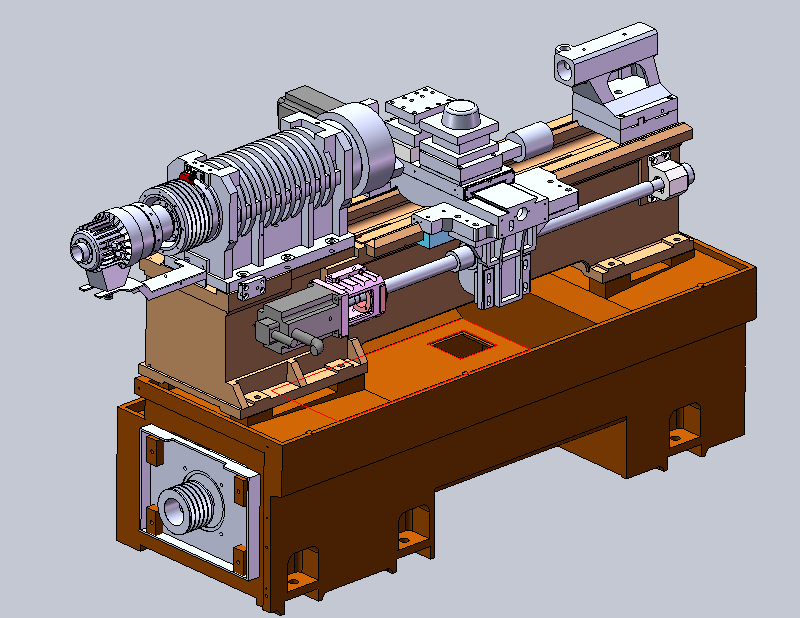

La base plana y horizontal brinda un soporte estable para piezas de trabajo largas o pesadas, lo que reduce la deflexión y la vibración. Por ejemplo, el torno horizontal CNC de bancada plana CK6136 afirma tener una alta rigidez y una precisión de corte a largo plazo.

Bueno para torneado pesado de ejes, barras largas, rodillos y otras piezas cilíndricas. Como señala East CNC: “adecuado para tornear piezas de trabajo grandes y más pesadas… El diseño de plataforma plana permite un fácil manejo de piezas de trabajo grandes”.

Más sencillo en términos de carga/descarga que algunas configuraciones inclinadas o verticales.

Consideraciones

La extracción de virutas y el drenaje del refrigerante pueden no ser tan eficientes como algunos diseños inclinados o verticales, ya que la gravedad no ayuda tanto al flujo de virutas.

La huella puede ser mayor para una rigidez determinada; algunos diseños inclinados logran una rigidez similar en un espacio más compacto.

La envolvente de mecanizado puede estar limitada por la longitud de la plataforma horizontal y el recorrido del carro.

Producto de ejemplo

Vea el torno CNC horizontal de bancada plana CJK6130L en el sitio de East CNC: “Torno CNC horizontal de bancada plana, diseñado para operaciones de torneado de precisión en entornos de fabricación pequeños”.

Aplicaciones típicas

Ejes largos y trabajo con barra.

Torneado horizontal general

Talleres donde se prefiere la facilidad de acceso y la configuración clásica.

Torno de bancada inclinada (inclinada)

¿Qué es un torno de bancada inclinada?

Un torno de bancada inclinada (o inclinada) se construye de manera que la bancada y los rieles estén inclinados en un ángulo (comúnmente entre 30° y 60°) con respecto a la horizontal. Este diseño es introducido por Eastern CNC en su línea de productos Torno de bancada inclinada: "El torno de bancada inclinada es un tipo de torno CNC diseñado con una bancada en ángulo".

Características clave y ventajas

La base inclinada ayuda a eliminar las virutas: las virutas caen de la zona de corte por gravedad, lo que mejora la vida útil y el acabado de la herramienta. Fuentes de la industria describen que la configuración inclinada mejora el flujo de virutas y la amortiguación de vibraciones.

Mayor rigidez para una huella determinada: la geometría inclinada a menudo proporciona una sección transversal más grande para la plataforma, lo que ayuda a resistir la flexión y la torsión bajo carga. Por ejemplo: "el área de la sección transversal del torno CNC de bancada inclinada es mayor... la capacidad de resistir la flexión y la torsión es mayor".

Mejor accesibilidad: el operador y las herramientas suelen tener un acceso más fácil a la pieza de trabajo y la estructura suele permitir un diseño más compacto.

Consideraciones

La carga/descarga puede requerir más atención si la cama es empinada.

La máquina puede parecer más compleja y, a veces, más cara debido a la fundición y los detalles estructurales.

Algunas configuraciones pueden requerir ajustes de los sistemas de manejo de virutas y refrigerante para adaptarse a la inclinación.

Producto de ejemplo

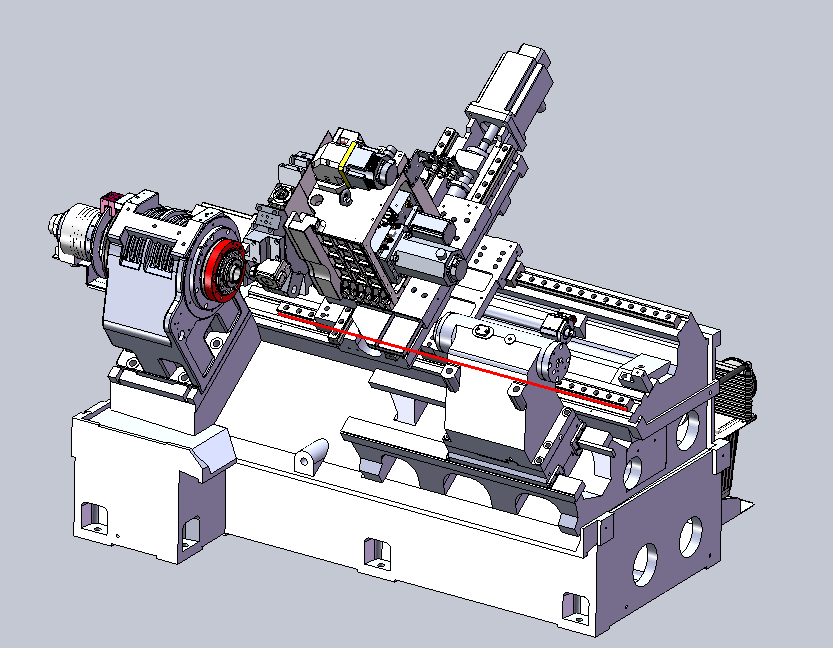

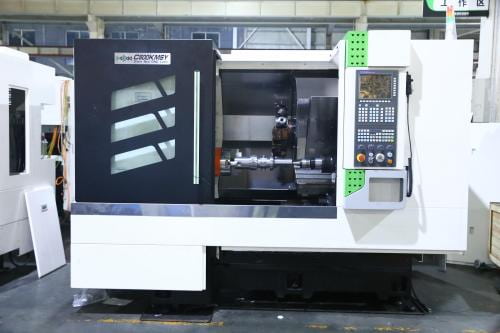

Uno de los modelos de bancada inclinada de East CNC: C500K MSY/C500K/C500K con torno CNC de bancada inclinada de corte pesado con subhusillo. El sitio describe: "Adopta una plataforma integrada con una inclinación de 45° y una estructura de hierro fundido con cavidad circular para garantizar capacidades de corte pesado".

Además, la serie CDS100/CDS100M/CDS100P: “el diseño de lecho basculante mejora la evacuación de viruta y proporciona un acceso más fácil a la pieza de trabajo”

Aplicaciones típicas

Tareas de torneado de precisión media a alta que requieren un mejor control de viruta

Líneas de producción automatizadas donde el flujo de virutas y la accesibilidad son importantes

Talleres que necesitan un tamaño más compacto pero alta rigidez

Torno de bancada vertical (de torneado)

¿Qué es un torno de bancada vertical?

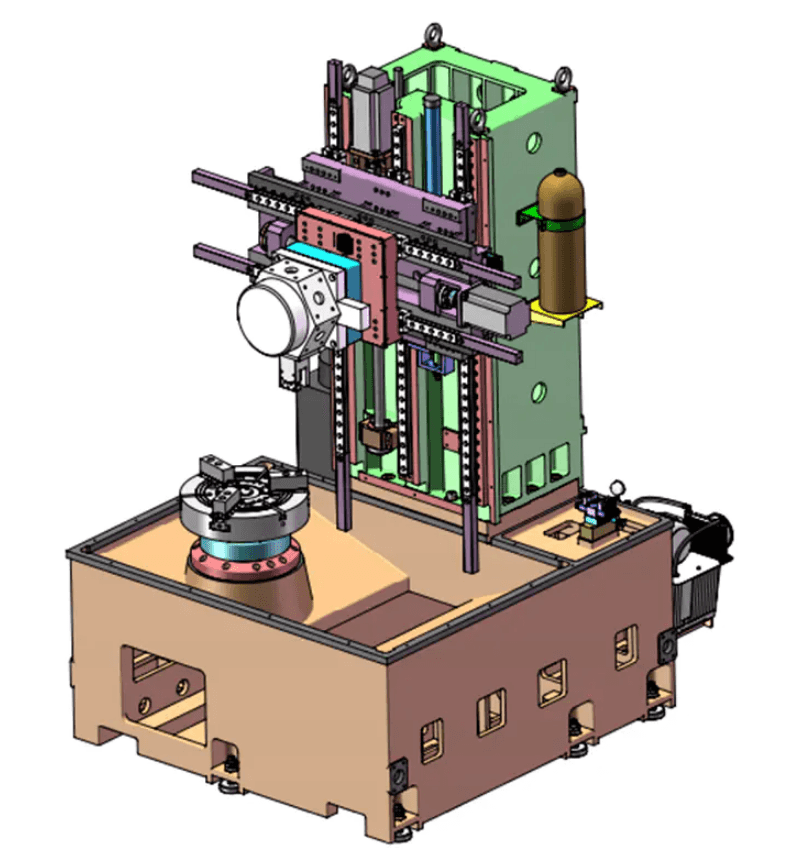

Un torno de bancada vertical (a menudo llamado torno giratorio vertical o VTL) presenta un husillo orientado verticalmente mientras la bancada es horizontal (generalmente una mesa giratoria). Sin embargo, en términos de estructura de la base, el diseño de la base de soporte y la columna elevan la disposición de la base y el husillo de modo que la pieza de trabajo quede horizontal sobre una mesa y la herramienta se mueva vertical u horizontalmente. La línea de productos verticales de East CNC enfatiza que "las máquinas de torno de torneado vertical tienen... un husillo orientado verticalmente... diseñado para manejar piezas de trabajo grandes y pesadas con alta precisión".

Características clave y ventajas

Excelente para piezas de gran diámetro: la orientación vertical permite que la pieza de trabajo se asiente sobre una mesa horizontal, lo que a menudo es más fácil de cargar y soportar, especialmente componentes pesados o grandes. Ejemplo: Torno vertical VTC100, “Diámetro máximo de mecanizado: 1000 mm… utilizado para piezas de trabajo grandes y pesadas”.

Soporte de piezas asistido por gravedad: la orientación vertical ayuda a mantener la pieza de trabajo firmemente asentada y puede reducir la deflexión del husillo bajo carga. Además, las virutas se desprenden de forma natural de la zona de trabajo.

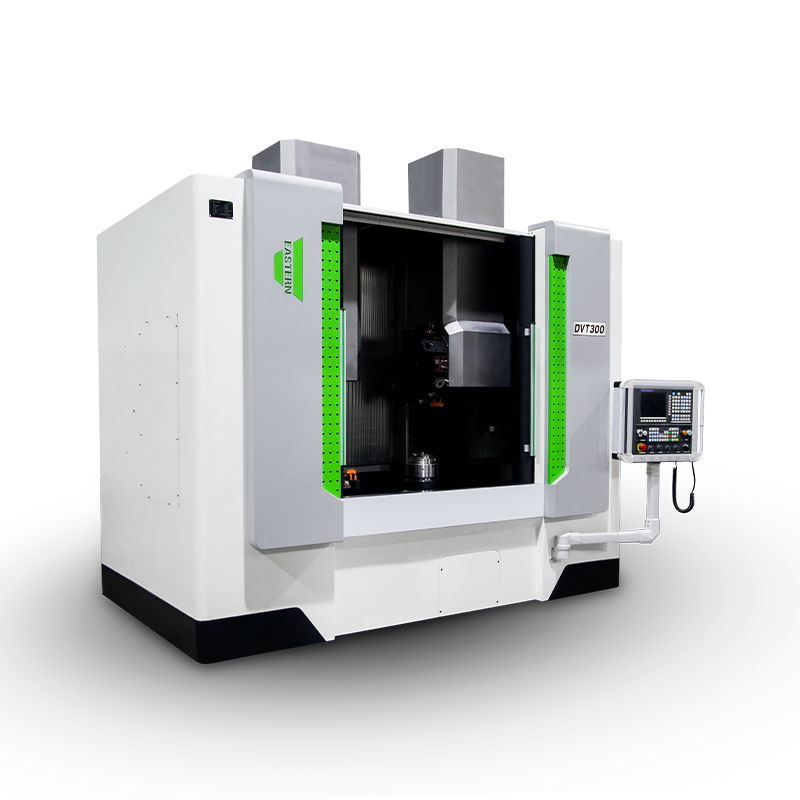

Versatilidad: muchos tornos verticales también incorporan funciones de fresado, taladrado o herramientas motorizadas. Por ejemplo, el torno vertical de doble husillo/doble torreta DVT300 está diseñado para piezas complejas.

Consideraciones

Es posible que sea necesario considerar el espacio y la altura del piso, ya que la estructura puede ser alta.

La carga/descarga puede necesitar una grúa puente o un equipo de elevación para piezas de trabajo pesadas.

No siempre es bueno para ejes largos y delgados; Las camas horizontales o inclinadas pueden ser más adecuadas para este tipo de trabajo.

Producto de ejemplo

En el sitio web de East CNC en Torno de torneado vertical: "La máquina de torno de torneado vertical es una máquina herramienta versátil... utilizada principalmente para diversos campos de procesamiento mecánico".

También producto VTC65: "La bancada presenta una buena absorción de impactos debido a su construcción de hierro fundido inoculado de alta resistencia... la máquina se utiliza principalmente para mecanizar piezas grandes y pesadas con grandes dimensiones radiales, pequeñas dimensiones axiales y formas complejas".

Aplicaciones típicas

Bridas, discos, cojinetes y carcasas de turbinas de gran diámetro

Sectores de industria pesada, aeroespacial y energético.

Piezas donde la orientación vertical del husillo proporciona ventajas en cuanto a soporte y estabilidad de mecanizado.

Cómo elegir el tipo de cama adecuado

La selección del tipo de bancada de torno correcto depende de la geometría de la pieza de trabajo, el volumen de producción, las necesidades de automatización y el diseño del taller. Aquí hay algunas preguntas orientativas:

Forma y tamaño de la pieza de trabajo: barras o ejes largos ⇒ la cama plana puede ser buena. Piezas medianas con necesidades de eliminación de virutas ⇒ lecho inclinado. Discos de gran diámetro o componentes pesados ​​⇒ verticales.

Eliminación y automatización de virutas: si se requiere una eliminación automática de virutas y un alto rendimiento, los lechos inclinados o verticales pueden proporcionar un mejor flujo natural de virutas.

Rigidez y huella: si el espacio es limitado pero se necesita una gran rigidez, una cama inclinada podría ofrecer una buena solución.

Carga y manipulación: considere cómo se carga/descarga la pieza de trabajo. Las piezas de trabajo pesadas/difíciles pueden preferir el estilo de mesa vertical o los sistemas de carga integrados.

Versatilidad y herramientas: si necesita mecanizado multifunción (fresado, taladrado, torneado), entonces los modelos verticales o inclinados avanzados pueden ser mejores.

Volumen de producción y precisión: Para líneas de producción automatizadas y de alta precisión, el diseño de la plataforma y la estructura de la guía (como se describe en el diseño de la plataforma de riel alto/bajo de East CNC) son importantes.

Por qué es importante el diseño de la cama: el impacto estructural

La cama no es sólo una base estática: afecta dramáticamente la precisión, el ciclo de vida y la calidad del resultado. Por ejemplo:

El artículo de East CNC sobre “ Comprensión del torno CNC de bancada de riel alto y bajo ” explica cómo el riel alto soporta cargas verticales y el riel bajo resiste la torsión, por lo que el diseño de la plataforma afecta directamente la precisión del centro de la herramienta bajo cargas de corte.

Según análisis de la industria, la geometría de la base inclinada puede mejorar la rigidez al aumentar el área de la sección transversal y alinear las fuerzas de corte con la gravedad, menos vibración y mejores resultados.

Por lo tanto, seleccionar un tipo de bancada adecuado es esencial para lograr resultados de mecanizado consistentes y confiables.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la principal diferencia entre el torno de bancada plana y el torno de bancada inclinada?

A1: La plataforma plana tiene rieles guía paralelos al piso, ofreciendo un diseño accesible para piezas largas y una carga más sencilla. Un lecho inclinado está inclinado (a menudo entre 30° y 60°), lo que mejora la evacuación de virutas, la rigidez y la accesibilidad para los operadores.

P2: ¿Puedo procesar discos de gran diámetro en un torno plano?

R2: Sí, puede, pero las piezas de gran diámetro pueden requerir herramientas y soporte especializados, y es posible que la plataforma plana no ofrezca la misma facilidad de carga o descarga de virutas asistida por gravedad que una plataforma vertical o inclinada. Para una buena eficiencia, un torno giratorio vertical puede ser más adecuado.

P3: ¿Por qué la cama inclinada ayuda a eliminar las virutas?

R3: Debido a que la cama está inclinada, las virutas naturalmente caen hacia el transportador de virutas en lugar de acumularse alrededor de las guías. La gravedad ayuda a la evacuación de virutas, reduciendo la acumulación de calor y permitiendo una mejor vida útil de la herramienta.

P4: ¿Son mejores los tornos de bancada vertical para piezas de trabajo pesadas?

R4: Sí, para muchos componentes pesados ​​o de gran diámetro, los tornos verticales ofrecen ventajas: la pieza de trabajo se asienta sobre una mesa horizontal, lo que reduce el voladizo; la gravedad ayuda a estabilizar la pieza; y la máquina puede ahorrar más espacio para ciertos tamaños de piezas de trabajo.

P5: ¿Qué importancia tiene la rigidez de la guía y la bancada en la selección del torno?

R5: Muy importante. El diseño de la plataforma y de la guía influye en qué tan bien la máquina resiste la deflexión, las vibraciones y la distorsión térmica bajo carga. Por ejemplo, East CNC ofrece diseños de rieles altos y bajos para mejorar la rigidez y la precisión en aplicaciones exigentes.

P6: ¿El tipo de cama afecta los sistemas de automatización y carga?

R6: Sí. Los diseños de lecho inclinado y vertical a menudo facilitan la carga/descarga automática, la integración robótica y una mejor eliminación de virutas, lo que los hace adecuados para líneas de producción automatizadas. Las camas planas pueden requerir sistemas adicionales de automatización.
