Ángulos de lecho inclinado: 30° frente a 45° frente a 60°: lo que muestran los números y la práctica

Máquinas herramienta de bancada inclinada (comúnmente en los centros de torneado CNC) se construyen con la base (y a menudo el sistema de guía/riel) inclinado en un cierto ángulo con respecto a la horizontal. Los ángulos típicos incluyen 30°, 45° y 60°, cada uno de los cuales ofrece diferentes compensaciones en rigidez, evacuación de viruta e idoneidad para el tamaño de la pieza de trabajo y el diseño de la máquina.

Ángulo y rigidez de la base (30° frente a 45° frente a 60°)

El ángulo de inclinación afecta la forma en que la estructura de la máquina resiste las fuerzas de corte del torneado/mandrinado.

Con la plataforma inclinada, las guías y la fundición de la máquina pueden formar un “triángulo” estructural o estructura inclinada más favorable, mejorando la rigidez a la flexión y a la torsión en comparación con una plataforma plana.

Por ejemplo, los estudios muestran que cuando la plataforma tiene un ángulo de entre 30° y 45°, la rigidez puede mejorar entre un 18 y un 22 % (en comparación con una plataforma plana) y las amplitudes de vibración en cortes pesados ​​pueden disminuir aproximadamente un 40 %.

En la práctica, muchos usuarios informan que una inclinación de 45° ofrece una rigidez estructural notablemente mejor que una inclinación de 30°.

Comparación:

30°: Ángulo más modesto; todavía ofrece ventajas de lecho inclinado sobre el plano, pero algo menos beneficioso en cargas pesadas de corte/estriadas.

45°: a menudo se considera un "buen compromiso" que ofrece una mayor rigidez manteniendo un diseño práctico. Muchas máquinas pesadas adoptan un ángulo de 45°.

60°: ángulo aún más pronunciado, lo que significa que la fundición estructural puede ser extremadamente rígida y adecuada para cargas de corte elevadas/piezas de trabajo grandes (aunque con menos referencias).

Por lo tanto, si la rigidez y el corte pesado son prioridades, tiende a preferirse un ángulo de bancada más pronunciado (45° o incluso 60°).

Eficiencia de eliminación de virutas y refrigeración/eliminación de virutas

Otro beneficio importante de los lechos inclinados es el flujo de virutas asistido por gravedad y el drenaje/flujo del refrigerante. Debido a que el lecho está inclinado, las virutas caen más fácilmente desde la zona de corte, lo que reduce la acumulación, mejora el flujo de refrigerante y reduce el desgaste de la herramienta.

Datos/observaciones clave:

Una fuente informa que los diseños de lecho inclinado producen velocidades de evacuación de virutas de alrededor de 2,5 m/s, mientras que los diseños de lecho plano alcanzan alrededor de 1,2 m/s.

La frecuencia de obstrucción de virutas para lechos inclinados puede reducirse a ~1 incidente cada 40 horas, frente a ~1 incidente cada 12 horas para lechos planos en una prueba.

Tamaño/enfriamiento de la pieza de trabajo: con un mejor flujo de viruta, el refrigerante puede llegar de manera más efectiva a la interfaz herramienta/pieza de trabajo, mejorando la vida útil de la herramienta y la calidad de la superficie.

Efecto de ángulo:

A 30°, la inclinación ayuda significativamente a la eliminación de virutas en comparación con la plataforma y es adecuada para cargas moderadas.

A 45°, el ángulo más pronunciado mejora aún más la caída de viruta y el drenaje del refrigerante, lo que lo hace especialmente favorable para cortes pesados ​​o producción de gran volumen donde la eliminación de viruta es crítica.

A 60°, el rendimiento de eliminación de viruta y drenaje de refrigerante es aún más pronunciado (el flujo asistido por gravedad se vuelve más fuerte), lo que beneficia a piezas grandes, desbaste de trabajo pesado y entornos donde la acumulación de viruta es una preocupación importante.

Por lo tanto, las inclinaciones más pronunciadas se correlacionan con un mejor comportamiento de la viruta/refrigerante en muchos escenarios prácticos.

Hacer coincidir las dimensiones de la pieza de trabajo con el diseño de la máquina herramienta

El ángulo de la plataforma también influye en cómo la máquina ocupa el espacio del suelo, cómo se cargan/descargan las piezas y qué tipo de piezas de trabajo son las más adecuadas. Muchas guías señalan: para piezas de trabajo de tamaño más pequeño/mediano y espacios de máquina más compactos, es común una inclinación de 30°; para piezas más pesadas/grandes, los ángulos más pronunciados tienen más sentido.

Por ejemplo, una guía afirma que las bancadas de 30° se adaptan bien a piezas compactas, los modelos de 45° ofrecen un buen equilibrio y las máquinas de 60° “destacan en el mecanizado de trabajo pesado”.

Cómo elegir entre una máquina de bancada inclinada de 30°, 45° o 60°

Al elegir entre una máquina de bancada inclinada de 30°, 45° o 60°, los fabricantes y usuarios deben sopesar tres factores interconectados:

1. Rigidez y resistencia a la fuerza de corte: los ángulos más pronunciados favorecen una mayor rigidez y una menor vibración bajo cargas pesadas.

2. Evacuación de virutas y eficiencia de enfriamiento: los soportes más inclinados proporcionan una evacuación y un flujo de refrigerante más fuertes asistidos por gravedad.

3. Tamaño de la pieza de trabajo y disposición de la máquina: los trabajos más pequeños y los diseños compactos pueden adaptarse a 30°, mientras que las piezas pesadas a gran escala se benefician de 45° o 60°.

En la práctica, muchos talleres adoptan los 45° como el “punto óptimo”, ofreciendo un sólido equilibrio entre rendimiento, diseño y versatilidad. Mientras tanto, 30° sigue siendo una opción versátil para el mecanizado general y piezas de tamaño más pequeño, y 60° está reservado donde cargas pesadas, piezas grandes y grandes volúmenes de viruta exigen grandes ventajas estructurales/de evacuación.

En el competitivo entorno de fabricación actual, alinear el ángulo de la base inclinada con los objetivos de producción (cargas de herramientas, volúmenes de virutas, tamaño de piezas, espacio ocupado por la máquina) es cada vez más crítico para maximizar el rendimiento, la vida útil de las herramientas y la estabilidad del proceso.

Ventajas del diseño de herramientas múltiples y del recorrido del eje X

Una de las ventajas que a menudo se pasa por alto del diseño de lecho inclinado radica en la disposición de las herramientas y la eficiencia de la carrera del eje X. Debido a que la plataforma y el carro están inclinados, la máquina puede ofrecer un recorrido útil más largo en la dirección X dentro del mismo ancho total, brindando más flexibilidad para torretas multiherramienta, herramientas motorizadas o torneado de gran diámetro.

Plataforma inclinada de 30°: Diseño compacto adecuado para torretas más pequeñas o bloques de herramientas más simples de dos estaciones; El rango del eje X suele ser moderado.

Plataforma inclinada de 45°: la geometría equilibrada permite torretas más grandes y una carrera extendida del eje X (comúnmente entre un 20 y un 25 % más larga que las máquinas de 30°) que admite configuraciones de múltiples herramientas sin aumentar el espacio de la máquina.

Cama inclinada de 60°: la inclinación más pronunciada maximiza el espacio entre el poste de la herramienta y la pieza de trabajo, ideal para cortes radiales pesados ​​o piezas de gran diámetro que requieren múltiples configuraciones de herramientas.

En resumen, a medida que aumenta el ángulo de inclinación, la accesibilidad a la herramienta, la evitación de interferencias y la flexibilidad del mecanizado mejoran significativamente.

Productos recomendados

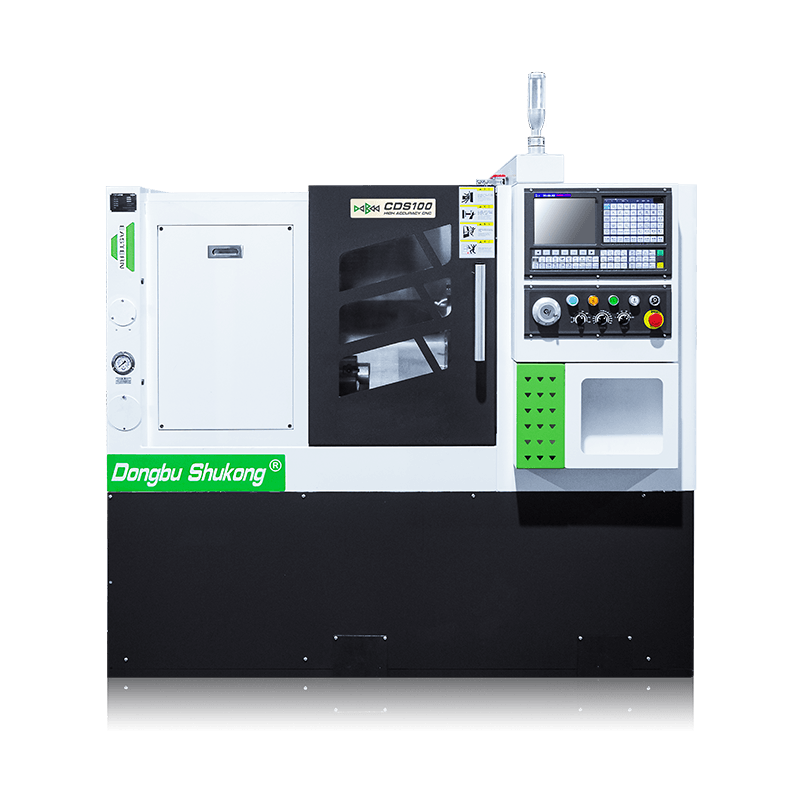

oriental CNC CDS100 / CDS100M / CDS100P adopta una bancada de máquina de 30°

Aplicación: Piezas de trabajo más pequeñas/medianas, disposición con espacio limitado; buena eliminación de viruta y tamaño compacto.

Especificaciones de ejemplo: oscilación máxima sobre la cama φ450 mm, velocidad del husillo de hasta 5000 rpm en CDS100.

Recomendación: si su taller fabrica principalmente ejes y placas más pequeños o necesita un diseño compacto, este modelo de cama de 30° es apropiado.

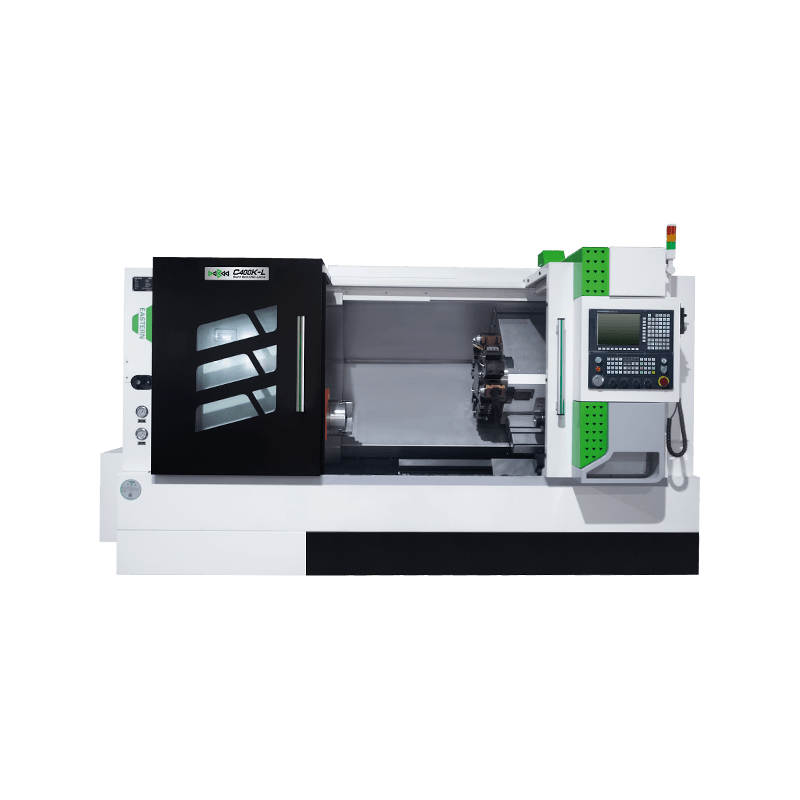

oriental CNC C400K La serie adopta una bancada de máquina de 45°.

Cama inclinada y estructura de hierro fundido con cavidad circular para garantizar capacidades de corte pesado.

Aplicación: Rendimiento equilibrado: rigidez mejorada, mejor evacuación de viruta que 30°, adecuado para piezas de trabajo medianas a más pesadas.

Recomendación: Si realiza cortes más pesados, volúmenes más altos y necesita el punto óptimo de rendimiento y diseño, una cama inclinada de 45° de Eastern CNC es una buena opción.

Preguntas frecuentes

1. ¿Cuál es el ángulo de apoyo real de la máquina herramienta? ¿Cómo afecta a la rigidez y a la eliminación de viruta?

Comprender si el ángulo de la base de la máquina herramienta es de 30°, 45° o más pronunciado le ayuda a adaptarse a su carga de trabajo; un ángulo más pronunciado proporciona mejor rigidez (adecuado para cortes pesados) y rendimiento de eliminación de viruta (adecuado para producción de gran volumen), pero puede afectar la huella y la ergonomía de las operaciones de carga y descarga.

2. ¿Cuál es el tamaño grande de la pieza de trabajo (diámetro de la bancada, diámetro de rotación del carro, longitud de mecanizado)?

Esto ayuda a garantizar que la máquina herramienta coincida con las dimensiones de su pieza. Por ejemplo, el Eastern CNC CDS100 (30°) tiene un diámetro de rotación del lecho de φ450 mm.

3. ¿Cuáles son las configuraciones estándar de herramienta/torreta (posiciones de herramienta, herramientas eléctricas, subhusillo)?

Para mayor flexibilidad, algunos modelos están equipados con torretas de 8 a 12 estaciones, mandriles hidráulicos de tipo pasante, etc.

4. ¿Cómo se diseña la eliminación de virutas y el flujo de refrigerante en esta configuración de lecho inclinado?

Debido a que las máquinas de lecho inclinado utilizan la gravedad para la eliminación de virutas, es necesario realizar consultas sobre la ubicación del transportador de virutas, el ángulo de inclinación de la cama, la entrega de refrigerante y la filtración.

5. ¿Cuál es el diseño de las guías y del bastidor? ¿Cómo mejora la rigidez y la estabilidad térmica?

La rigidez y la precisión dependen de la fundición del lecho, del diseño de la guía alta/baja y de los materiales.

6. ¿Cuáles son los requisitos de diseño y huella de la máquina herramienta en el taller?

Una plataforma inclinada más pronunciada puede aumentar la altura de la máquina o cambiar el ángulo de funcionamiento. Debe verificar la carga/descarga, la ubicación del transportador de virutas y si se ajusta al espacio de su sitio.

7. ¿Qué soporte y servicios postventa brinda el fabricante (repuestos, garantía, soporte global)?

Todos nuestros productos vienen con una garantía de un año.

8. ¿Cuál es la estructura de precios y el tiempo de entrega para los ángulos de cama inclinados personalizados?

Algunos usuarios pueden requerir ángulos no estándar o configuraciones específicas (herramientas eléctricas, eje Y, automatización). Consulte sobre personalización, diferencias de costos y tiempos de entrega.

9. ¿Cuál es el tiempo de ciclo esperado y la mejora del rendimiento en este ángulo en comparación con mi máquina herramienta actual?

Por ejemplo, si actualmente utiliza una base plana, actualizar a una base inclinada (especialmente de 45°) puede mejorar la eliminación de viruta, extender la vida útil de la herramienta y acortar el tiempo del ciclo; debe consultar a su proveedor sobre resultados o materiales de referencia.

10. ¿Cuáles son las limitaciones o compensaciones de elegir un lecho inclinado muy pronunciado (por ejemplo, alrededor de 60°)?

Si bien un ángulo más pronunciado puede mejorar la rigidez y el flujo de virutas, también puede significar máquinas más altas, cambios en la ergonomía de carga y descarga de piezas de trabajo y modificaciones potencialmente más complejas del sistema de refrigerante/virutas.
