El valor fundamental del torno del eje Y en el mecanizado de compuestos moderno

El significado de verdad Torno del eje Y e Y interpolada

1. ¿Qué es la "verdadera Y"?

True Y (Real Y) se refiere a una máquina herramienta que posee una estructura de eje Y real e independiente.

Sus características principales incluyen:

• El eje Y está conectado directamente a la estructura de la máquina herramienta.
• Dispone de servomotor independiente y sistema de transmisión.
• Es un eje de coordenadas físico ortogonal completo.
• Es estrictamente perpendicular al eje X y al eje Z.
• Puede lograr un movimiento lineal independiente, continuo y estable.

En términos simples:

La verdadera Y es como un "camino real", donde la herramienta de corte puede moverse libremente hacia adelante y hacia atrás a lo largo de este camino.

2. ¿Qué es la "Y interpolada"?

El Y interpolado no es un eje físico independiente, sino que lo "calcula" el sistema CNC.

Su principio es:

• A través del eje X, eje C (husillo) u otros ejes
• El sistema CNC realiza cálculos de interpolación.
• "Sintetizar" el movimiento sincrónico de múltiples ejes en un efecto de movimiento en la dirección Y
• Se basa en el algoritmo de interpolación del sistema CNC y la densificación de puntos de datos.

En términos simples:

La Y interpolada se parece más a simular un movimiento hacia adelante "girando en las esquinas" constantemente en ausencia de una carretera; parece un eje Y, pero en realidad no existe.

3. Tabla comparativa de Y verdadera e Y interpolada

Artículo de comparación	Eje Y verdadero	Y interpolada
¿Es un eje físico independiente?	si	No
Método de conducción	Servoaccionamiento independiente	Interpolación de varillaje multieje
Rigidez y estabilidad	Alto	relativamente bajo
Precisión de mecanizado	Alto	Afectado por la precisión de la interpolación
Formas mecanizables	Fresado lateral complejo, formas excéntricas e irregulares	Contornos simples
Costo	Altoer	inferior

Algunos parámetros técnicos comunes en las máquinas herramienta, como los ejes Z, Y, Z1, etc., ¿dónde se encuentran y cómo entender estos parámetros?

1. Definition of the Z-axis

• Eje Z = Eje del husillo de la máquina herramienta
• Se utiliza principalmente para transmitir la fuerza de corte.
• Generalmente la dirección de avance o retracción de la herramienta.

Método de determinación:

• Si hay varios husillos → seleccione el husillo perpendicular al plano de sujeción
• Si no hay un husillo libre → el eje Z es perpendicular al plano de sujeción de la pieza
• En un torno, el eje Z suele estar a lo largo de la pieza de trabajo.

2. Definición del eje X

• Eje X = Dirección horizontal
• Paralelo al plano de sujeción de la pieza
• En un torno, el eje X suele representar la dirección del diámetro de la pieza (radial).
• Cuando el eje X se mueve a la mitad, el diámetro de la pieza de trabajo cambia en un factor de dos; ésta es una característica típica de un torno.

3. Definición del eje Y

• Determinado por el sistema de coordenadas cartesiano derecho
• Perpendicular tanto al eje X como al eje Z
• Se utiliza para mecanizado lateral, mecanizado excéntrico y mecanizado de múltiples caras.

4. ¿Cómo entender múltiples ejes Z como Z1 y Z2?

• En tornos de doble husillo o de múltiples torretas, los parámetros comunes incluyen:
• Z1: Eje Z correspondiente al husillo principal
• Z2: Eje Z correspondiente al husillo secundario
• Diferentes ejes Z pueden lograr un mecanizado sincrónico o secuencial.

5. Definición de ejes rotativos (mecanizado compuesto/cinco ejes)

• Eje A: Rotación alrededor del eje X
• Eje B: Rotación alrededor del eje Y
• Eje C: Rotación alrededor del eje Z (muy común en tornos)

Calibración y ajuste del eje Y y de la máquina

El eje Y no solo determina si la máquina puede completar procesos compuestos como el fresado lateral y el mecanizado excéntrico, sino que su precisión y estabilidad afectan directamente la calidad final de la pieza. Si el eje Y no está calibrado correctamente, incluso si las herramientas y el programa son completamente correctos, pueden ocurrir desviaciones dimensionales o errores de posición.

Impacto directo de la precisión del eje Y en la calidad del mecanizado

La precisión del eje Y se refleja principalmente en los siguientes indicadores clave de mecanizado:

• Perpendicularidad del plano de fresado lateral

La relación perpendicular entre el eje Y y los ejes X/Z determina si el plano de fresado lateral permanece a 90° con respecto al eje de referencia. Si hay una ligera inclinación, la superficie de fresado lateral mostrará errores de forma cónica o de la superficie.

• Precisión posicional de agujeros excéntricos y ranuras excéntricas.

El mecanizado excéntrico se basa en el desplazamiento preciso del eje Y. Cualquier desviación del punto cero o reacción provocará una desviación de la posición del orificio, lo que afectará directamente la precisión del ensamblaje.

• Repetibilidad del posicionamiento multiproceso.

Cuando se completan varios procesos con una sola sujeción, el eje Y debe moverse hacia adelante y hacia atrás con frecuencia. Su repetibilidad determina la consistencia y la estabilidad del lote del mecanizado.

Elementos comunes de calibración y ajuste para el eje Y

En el mantenimiento práctico de máquinas herramienta y la restauración de precisión, los elementos comunes de calibración y ajuste incluyen:

• Calibración de perpendicularidad del eje Y y del eje X/Z

Esto generalmente implica el uso de escuadras de precisión, indicadores de cuadrante o equipos de medición láser para garantizar que los tres ejes satisfagan la relación ortogonal del sistema de coordenadas cartesiano derecho.

• Retorno al punto cero del servomotor y confirmación de parámetros

Al restablecer el punto de referencia y la posición cero mecánica, se evitan errores sistemáticos causados por la deriva del punto cero.

• Ajuste de compensación del juego del husillo de bolas

El juego generado durante el movimiento alternativo del eje Y se corrige mediante parámetros de compensación del sistema CNC para mejorar la consistencia del posicionamiento.

• Coincidencia y optimización de parámetros del sistema CNC

Esto incluye parámetros como curvas de aceleración/desaceleración, ciclos de interpolación y ganancia de servo, lo que garantiza un movimiento suave y receptivo del eje Y.

Ejemplo de mecanizado en torno del eje Y: generación de contenido desde fresado lateral hasta mecanizado excéntrico

Un torno del eje Y, al introducir capacidades de movimiento del eje Y, permite que los equipos de torneado tradicionales realicen funciones de fresado y mecanizado de varillaje multieje.

La pieza de ejemplo es un eje escalonado que, además del diámetro exterior convencional y el mecanizado de la cara del extremo, requiere las siguientes características:

• Fresado de superficies laterales axiales
• Mecanizado de agujeros excéntricos
• Ranuras de posicionamiento multiángulo

Si se utilizaran procesos tradicionales, estas características normalmente requerirían múltiples operaciones de sujeción, mientras que un torno del eje Y puede completarlas en una sola operación de sujeción.

Proceso de mecanizado detallado

• 1. Fijación única y establecimiento de referencia

La pieza de trabajo se sujeta en el mandril del husillo y el torneado de la cara final y del diámetro exterior se completa utilizando los ejes Z y X para establecer una referencia de mecanizado unificada.

• 2. Posicionamiento y bloqueo del eje C

El husillo cambia al modo de control del eje C para controlar con precisión el ángulo de rotación de la pieza de trabajo, proporcionando una referencia angular para fresado lateral y mecanizado excéntrico.

• 3. Fresado lateral del eje Y

La herramienta avanza a lo largo del eje Z y el eje Y proporciona un desplazamiento lateral para completar el fresado lateral del plano. La estructura directa del eje Y proporciona mayor rigidez y calidad superficial en este proceso.

• 4. Mecanizado excéntrico

By setting the offset amount of the Y-axis and coordinating with the C-axis angle positioning, eccentric holes or eccentric grooves are machined, avoiding errors caused by secondary clamping.

• 5. Acabado e Inspección

Después de completar todas las funciones, se realiza el acabado y se verifican las dimensiones clave utilizando una sonda en la máquina o una función de medición en línea.

Explicación detallada de los métodos de búsqueda, calibración y medición de la línea central del torno del eje Y

Encontrar la línea central correcta en un torno del eje Y es un requisito previo para garantizar la precisión del fresado lateral, los agujeros excéntricos y el mecanizado multiproceso. Si la línea central del eje Y está desplazada, se producirá directamente asimetría dimensional, errores de posición magnificados e incluso problemas de ensamblaje. Por tanto, este paso es crucial antes del mecanizado.

Métodos comunes de calibración y búsqueda de líneas centrales

• Método del indicador de cuadrante

Este es el método más utilizado y de menor costo. Al instalar un indicador de cuadrante en la torreta de herramientas o en el portaherramientas, el eje Y se mueve igualmente en direcciones positivas y negativas para verificar si el indicador regresa a cero, determinando así si el centro del eje Y es consistente con el centro del husillo. Este método es adecuado para calibraciones diarias y comprobaciones rápidas.

• Método de corte de prueba

Se mecaniza una estructura simétrica (como planos simétricos izquierdo y derecho o ranuras de doble cara) en la pieza de trabajo. La posición central se verifica midiendo si las dimensiones después del mecanizado son consistentes. Este método es intuitivo y práctico, pero consume más material y es adecuado para la etapa de verificación del proceso.

• Medición del interferómetro láser

Se utiliza principalmente para tornos de eje Y de alta gama o de precisión. Este método puede probar exhaustivamente la precisión, repetibilidad y linealidad del posicionamiento del eje Y, y es adecuado para la instalación y puesta en servicio de máquinas herramienta o para la verificación anual de la precisión.

• Medición automática de sonda

Junto con el sistema de sonda en la máquina, el programa recopila datos automáticamente y calcula la desviación central, logrando una calibración automática rápida y repetible. Esto es adecuado para entornos de producción en masa.

Recomendaciones y selección de tornos de eje Y

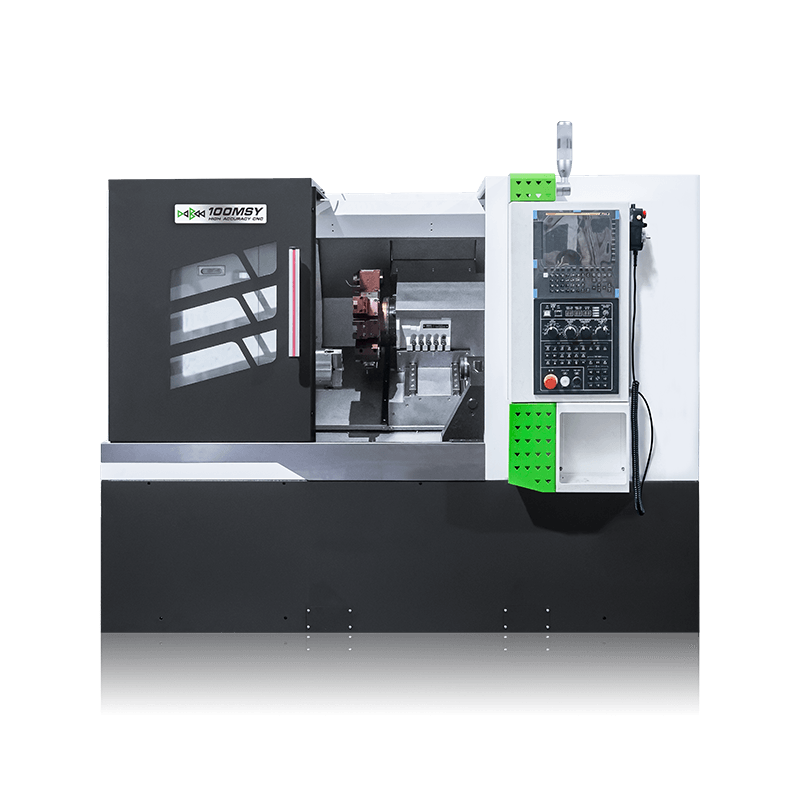

100MSY – Torno integrado con eje Y de tamaño pequeño a mediano

Ventajas principales

• Adecuado para la producción de lotes pequeños y medianos de piezas complejas como ejes cortos y discos.
• Adopta un diseño de bancada inclinada de alta rigidez con capacidades de mecanizado compuesto en el eje Y, acortando efectivamente el proceso de mecanizado.
• La velocidad del husillo puede alcanzar hasta 5000 rpm, lo que es adecuado para mecanizado fino y escenarios que requieren altas velocidades de rotación.

Parámetros típicos

• Diámetro máximo de mecanizado: φ260 mm, longitud de mecanizado de aproximadamente 350 mm
• Recorrido del eje Y: ±40 mm, adecuado para fresado/ranurado sencillo
• Potencia del husillo aproximadamente: 12,3 kW, par de salida robusto
• Configuración estándar: una torreta de herramientas accionada por 12 estaciones, un mandril hidráulico de orificio pasante y un contrapunto servo
• Peso de la máquina aproximadamente : 3000-3100 kg, tamaño compacto y tamaño reducido

Recomendado para:

Adecuado para mecanizar ejes complejos de tamaño pequeño a mediano y piezas en forma de disco, como piezas de automóviles, ejes de bombas y piezas accesorias; líneas de producción con presupuestos moderados y espacio limitado.

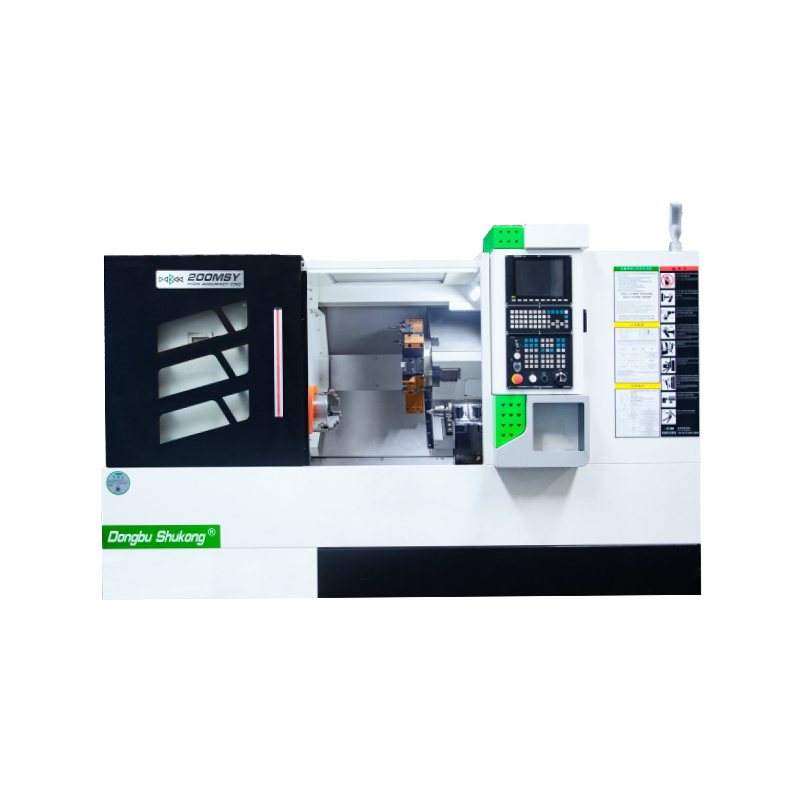

200MSY – Centro de mecanizado de torneado y fresado versátil con eje Y

Ventajas principales

• Mayor rigidez y potencia de salida, adecuado para piezas de mayor diámetro/longitud.
• Interpolación del eje Y de alta rigidez, capaz de combinar torneado y fresado, multifuncional en una sola máquina.
• Equipado con un husillo síncrono de imán permanente de alto par y una torreta de herramientas de 12 estaciones de alta rigidez, lo que mejora significativamente la eficiencia del mecanizado.

Parámetros típicos

• Diámetro máximo de mecanizado: φ350-φ560 mm, longitud de mecanizado de aproximadamente 560 mm
• Opciones del sistema de control: Controladores convencionales como SIEMENS y FANUC
• Par de salida del husillo de hasta 220-606 N·m, adecuado para diversas piezas medianas y grandes
• Subhusillo opcional para mecanizado de doble extremo con sujeción simple, lo que aumenta la productividad
• Alta velocidad de desplazamiento rápido X-Y-Z, alta potencia de servo y respuesta dinámica rápida

Recomendado para

Adecuado para piezas de trabajo complejas de tamaño mediano que requieren torneado y fresado integrados, como ejes, rotores, acoplamientos y bridas grandes; Adecuado para líneas de producción de capacidad media a alta.

C500K RMS – Torno de bancada inclinada con eje Y de servicio pesado

Ventajas principales

• Adopta un diseño de corte de alta resistencia y una estructura de base de alta rigidez, adecuada para piezas de trabajo de corte de gran diámetro/pesadas.
• La configuración estándar incluye torreta de herramientas de 12 estaciones con eje Y, capaz de tornear, fresar, taladrar, roscar y otras operaciones multiproceso.
• Alta rigidez y estabilidad, adecuado para producción en masa y requisitos de mecanizado de alta rigidez.

Parámetros típicos

• Diámetro máximo de mecanizado: φ350-430 mm, longitud hasta 550-650 mm
• Par del husillo: ~180-220 N·m, con diseño de servohusillo para mejorar las capacidades de corte para trabajos pesados
• Diferentes tipos de torretas, sistemas de control y configuraciones de automatización opcionales
• Recorrido del eje Y: ±50 mm, ampliando las capacidades de fresado/ranurado

Razones de la recomendación

Corte pesado, gran tamaño, mecanizado complejo de orificios y ranuras y requisitos de procesamiento profundo, como piezas de maquinaria de ingeniería, piezas grandes de disco/eje y componentes de alta resistencia.

Sugerencias de referencia de selección

Selección basada en el tamaño y la complejidad de la pieza de trabajo.

• Piezas de trabajo complejas de tamaño pequeño/mediano (ejes cortos, piezas de disco pequeñas) → 100MSY
• Piezas de tamaño mediano que requieren mayor rigidez y capacidades multifuncionales → 200MSY
• Gran diámetro, gran longitud y fuertes requisitos de corte → C500K MSY

Selección basada en la automatización y la eficiencia de la producción.

• Requiere subhusillo o automatización superior → 200MSY o C500K MSY con subhusillo opcional
• Altos requisitos para el sistema de control y enlace inteligente → Controladores FANUC/SIEMENS opcionales para mejorar la compatibilidad y estabilidad del programa

Selección basada en capacidad y futura expansión.

• Procesamiento de lotes pequeños o taller flexible → 100MSY ofrece una alta rentabilidad
• Procesamiento continuo de volumen medio a alto → 200MSY / C500K MSY son más adecuados para una producción estable y eficiente

Los tres modelos tienen enfoques diferentes

• 100MSY — Solución básica clásica de eje Y, alta rentabilidad y amplia gama de aplicaciones;
• 200MSY — Modelo principal para el mecanizado de compuestos multifuncionales de capacidad media;
• C500K MSY — Opción preferida para escenarios de corte pesado, de gran tamaño y de alta rigidez.
