Análisis de tornos CNC de servicio pesado

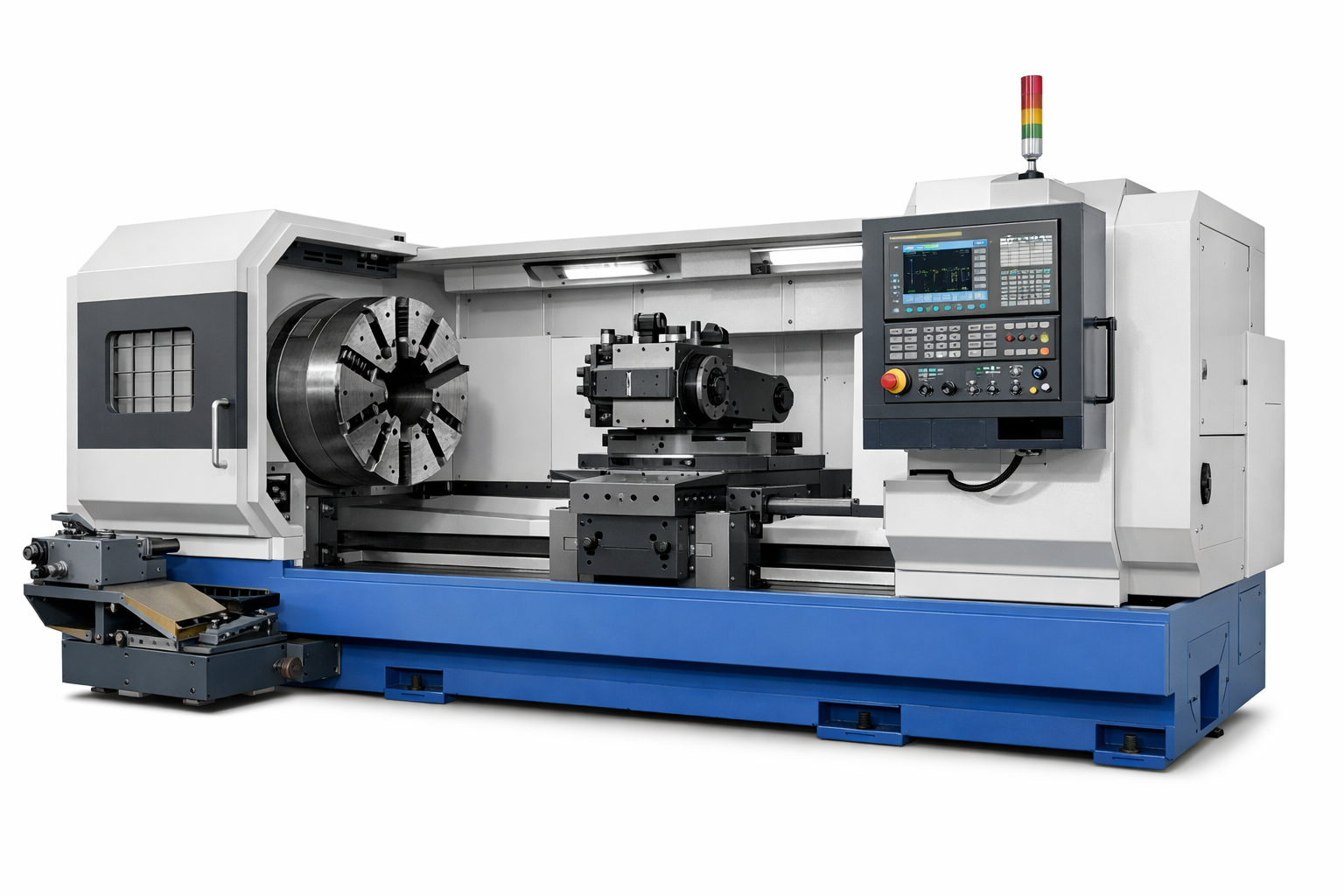

¿Qué es un torno CNC de alta resistencia ?

Un torno CNC de alta resistencia, también conocido como torno CNC de corte de alta resistencia, es una máquina herramienta para cortar metales diseñada específicamente para piezas de trabajo de gran tamaño y peso con altas cargas de corte. En comparación con los tornos CNC comunes, los tornos CNC de alta resistencia se han reforzado significativamente en términos de estructura de bancada, sistema de husillo, tipo de riel guía, par de accionamiento y rigidez general de la máquina.

Los tornos CNC de alta resistencia se utilizan normalmente para mecanizar:

• Piezas giratorias de gran diámetro y paredes gruesas
• Materiales de alta resistencia y difíciles de mecanizar
• Condiciones de trabajo de servicio pesado que requieren grandes profundidades de corte y velocidades de avance

Las aplicaciones típicas incluyen: grandes cuerpos de válvulas, bridas industriales, husillos de turbinas eólicas, componentes de oleoductos y gasoductos y componentes clave de maquinaria de construcción.

Esencialmente, una máquina de torno de servicio pesado no es solo un torno "más grande", sino una solución completa diseñada para cortes de trabajo pesado estables y a largo plazo.

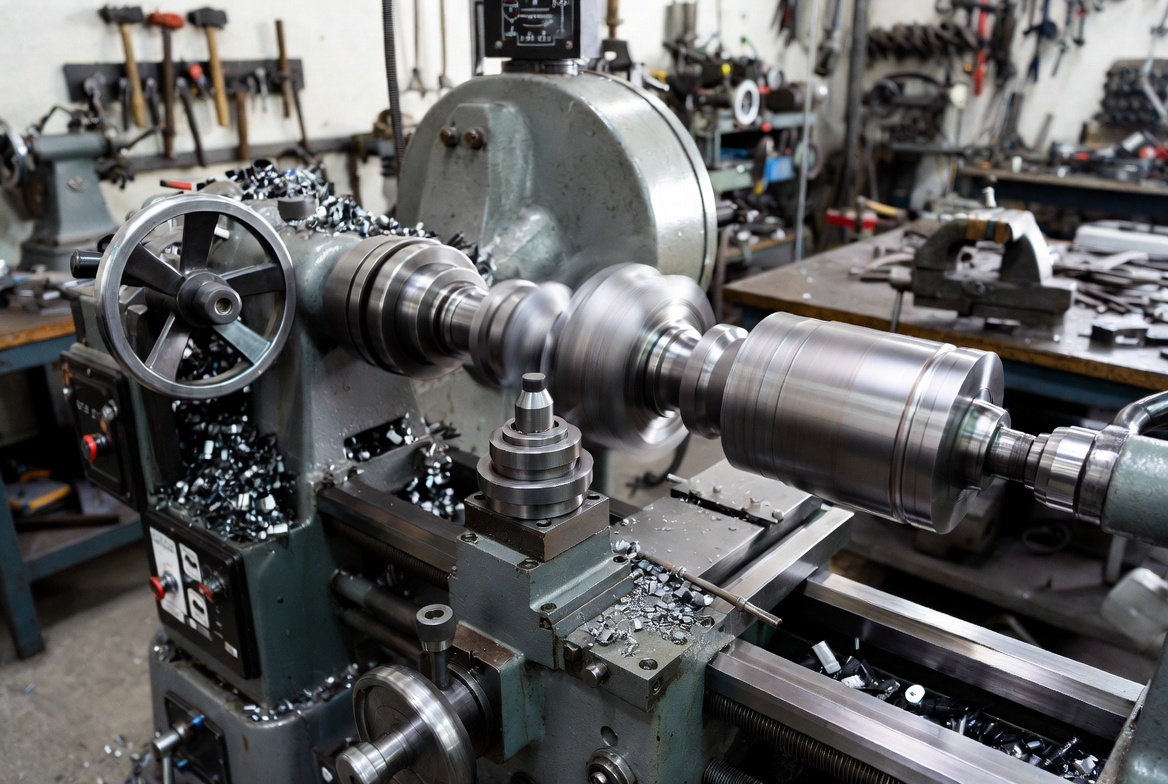

Principio de funcionamiento de los tornos CNC de servicio pesado

El principio básico de mecanizado de un torno CNC de alta resistencia es el mismo que el de un torno CNC normal, y sigue el principio de torneado de "rotación de la pieza de trabajo y alimentación de la herramienta", pero con una optimización sistemática para condiciones de corte de alta resistencia.

1. Sistema de movimiento principal

• Husillo de alto par: Utiliza una caja de cambios de gran módulo o un husillo eléctrico de alta potencia.
• Todavía puede generar un par elevado y estable a bajas velocidades
• Adecuado para grandes profundidades de corte y cortes intermitentes fuertes

2. Sistema de alimentación

• Husillo de bolas de gran tamaño o accionamiento por cremallera
• Servomotor de alta resistencia
• Garantiza una capacidad de alimentación precisa incluso bajo cargas elevadas.

3. Control coordinado del sistema CNC

• Los tornos CNC modernos para trabajos pesados suelen estar equipados con sistemas CNC de alto rendimiento para lograr:
• Alta sincronización entre el husillo y los ejes de avance.
• Monitoreo en tiempo real de la carga de corte.
• Optimización adaptativa de la vida útil de la herramienta y los parámetros de corte.

¿Cuáles son las características estructurales clave de los tornos CNC de corte de alta resistencia?

Un verdadero torno CNC de corte de alta resistencia debe cumplir con las demandas de operación de alta carga a largo plazo a nivel estructural. Sus características principales se reflejan principalmente en los siguientes aspectos.

1. Estructura de cama de rigidez ultraalta

• Cama de fundición integral (principalmente con arena de resina o hierro fundido de alta resistencia)
• Costillas de refuerzo densas y estructura simétrica.
• Suprime eficazmente la vibración y la deformación térmica.

2. Sistema de rodamientos de husillo de gran tamaño

• Utiliza rodamientos de rodillos cilíndricos de varias hileras o rodamientos deslizantes.
• La capacidad de carga es mucho mayor que la de los tornos normales.
• Garantiza precisión de rotación en cortes de alta resistencia

3. Puesto de herramientas y torreta reforzados

• Puesto de herramientas vertical/horizontal de alta resistencia
• Puede acomodar herramientas de gran sección transversal
• Fuerte resistencia al impacto, adecuada para corte intermitente

4. Sistema de rieles guía de alta capacidad de carga

El tipo de riel guía es uno de los principales factores diferenciadores de los tornos de servicio pesado y también es una línea divisoria importante entre los tornos de servicio pesado y los tornos CNC comunes.

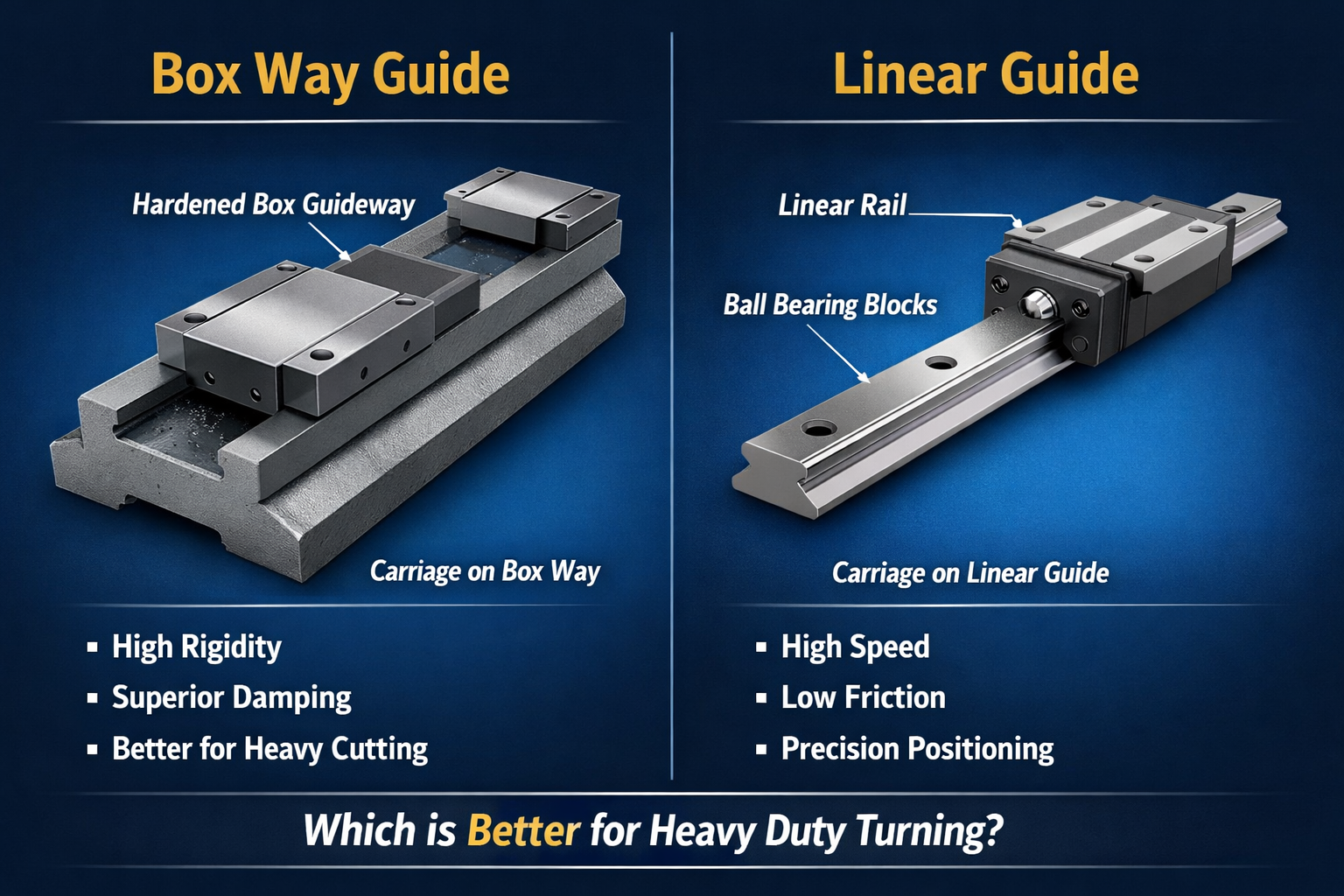

Rieles guía tipo caja versus carriles guía lineales: ¿cuál es más adecuado para torneado pesado?

En el campo de los tornos CNC, los rieles guía se dividen principalmente en dos categorías: rieles guía de caja (rieles guía deslizantes) y rieles guía lineales (rieles guía rodantes).

1. Características de los carriles guía lineales.

Ventajas:

• Bajo coeficiente de fricción
• Alta precisión de posicionamiento
• Buen rendimiento de movimientos rápidos.

Desventajas:

• Pequeña zona de rodamiento
• Resistencia al impacto limitada
• Propenso a vibraciones durante cortes pesados

2. Características de los carriles guía de caja.

Ventajas:

• Gran área de contacto
• Capacidad de carga extremadamente alta
• Buen rendimiento de amortiguación y buena resistencia a las vibraciones.
• Más adecuado para cortes de baja velocidad y alta carga.

Desventajas:

• Alta resistencia a la fricción
• Velocidad de avance rápido relativamente menor

3. ¿Por qué las operaciones de torneado de servicio pesado prefieren los rieles guía de caja?

En condiciones de corte intensas, la fuerza de corte suele presentar:

• Valores grandes
• Fuertes fluctuaciones
• Impacto significativo

Los rieles guía tipo caja, con su estructura de contacto de gran área, pueden "absorber" eficazmente las vibraciones de corte y la energía del impacto, lo cual es una ventaja que los rieles guía lineales no pueden igualar.

Por lo tanto, más tornos CNC de servicio pesado, tornos CNC de corte de servicio pesado y máquinas de torno de servicio pesado priorizan el uso del diseño de riel guía de caja.

¿Qué piezas son adecuadas para el torneado pesado?

No todas las piezas de trabajo requieren tornos de alta resistencia; Las piezas con las siguientes características suelen ser más adecuadas para el mecanizado en tornos CNC de alta resistencia:

1. Gran tamaño y peso

• Diámetro ≥ 500 mm
• Peso de una sola pieza de cientos de kilogramos o incluso toneladas

2. Alta resistencia del material

• Acero aleado de alta resistencia
• Acero inoxidable
• Acero dúplex, acero súper dúplex

3. Gran margen de mecanizado

• Piezas en bruto fundidas o forjadas
• Requiere una rápida eliminación de grandes cantidades de material.

4. Requisitos de rigidez extremadamente altos

• Piezas de paredes delgadas y de gran diámetro.
• Cuerpos giratorios que vibran fácilmente

¿Qué industrias requieren capacidades de torneado de servicio pesado?

Los tornos CNC de alta resistencia se utilizan ampliamente en la industria pesada, e incluyen principalmente:

1. Industria del petróleo y el gas

• Cuerpos de válvulas
• Accesorios de tubería
• Bridas de alta presión

2. Fabricación de equipos energéticos

• Componentes de energía nuclear
• Grandes piezas giratorias para centrales térmicas
• Ejes principales de turbinas eólicas y carcasas de cojinetes.

3. Maquinaria de construcción

• Cojinetes de giro
• Cilindros hidráulicos
• Componentes críticos de carga

4. Equipos de construcción naval y de ingeniería offshore

• Ejes de propulsión
• Conectores de brida
• Componentes estructurales de alta resistencia

Se puede decir que sin tornos CNC de alta resistencia, sería difícil respaldar las capacidades de fabricación básicas de la industria pesada moderna.

¿Qué papel desempeñan los tornos de alta resistencia en el mecanizado de bridas y cuerpos de válvulas?

1. Equipo central en el mecanizado de cuerpos de válvulas.

Los cuerpos de válvulas suelen tener las siguientes características:

• Espesor de pared desigual
• Cavidades internas complejas
• Alta resistencia del material

Los tornos CNC de alta resistencia pueden:

• Mecanizado completo de la cara final, el diámetro exterior y la superficie de sellado en una sola configuración
• Resiste impactos cortantes de piezas fundidas irregulares.
• Garantizar la coaxialidad y la calidad de la superficie de sellado.

2. Impulsor de eficiencia en el mecanizado de bridas

Al mecanizar bridas grandes:

• Gran diámetro
• Margen de mecanizado grueso
• Altos requisitos del ciclo de procesamiento.

Las máquinas de torno de servicio pesado mejoran significativamente la eficiencia del mecanizado en desbaste de bridas mediante una gran profundidad de corte y un corte de alto par, lo que las convierte en equipos clave para las empresas de fabricación de bridas.

¿Qué materiales en la fabricación de válvulas requieren un torneado pesado?

En el campo de la fabricación de válvulas, los siguientes materiales son casi inseparables de los tornos CNC de alta resistencia:

• Acero al carbono (WCB, WCC)
• Acero aleado (WC6, WC9, C12)
• Acero inoxidable (CF8, CF8M, CF3M)
• Acero inoxidable dúplex/acero inoxidable súper dúplex
• Acero resistente al calor, aleaciones de alta temperatura.

Estos materiales generalmente poseen:

• Alta resistencia
• Alta resistencia al corte
• Exigencias extremadamente altas a la rigidez de las máquinas herramienta

Sólo tornos CNC de alta resistencia con estructuras suficientemente robustas se puede garantizar la calidad del procesamiento y la vida útil de la herramienta manteniendo la eficiencia.

Productos recomendados

Eastern CNC se ha centrado en la investigación y el desarrollo de tornos CNC de alta resistencia durante muchos años, creando tornos de alta resistencia como el CK800 y el CK1000. Estas máquinas cuentan con bancadas de alta rigidez, husillos de alto torque y portaherramientas de alta carga, lo que satisface las necesidades de mecanizado de servicio pesado de cuerpos de válvulas, bridas y piezas giratorias de gran tamaño. Ofrecemos varias opciones de compatibilidad del sistema CNC para lograr un procesamiento estable y de alta precisión. Con un rendimiento confiable, una amplia experiencia en la industria y un servicio posventa integral, Eastern CNC ayuda a las empresas a mejorar la eficiencia de la producción y reducir los riesgos de procesamiento, lo que nos convierte en un socio ideal para la industria pesada, la energía, la construcción naval y la fabricación de maquinaria de construcción.

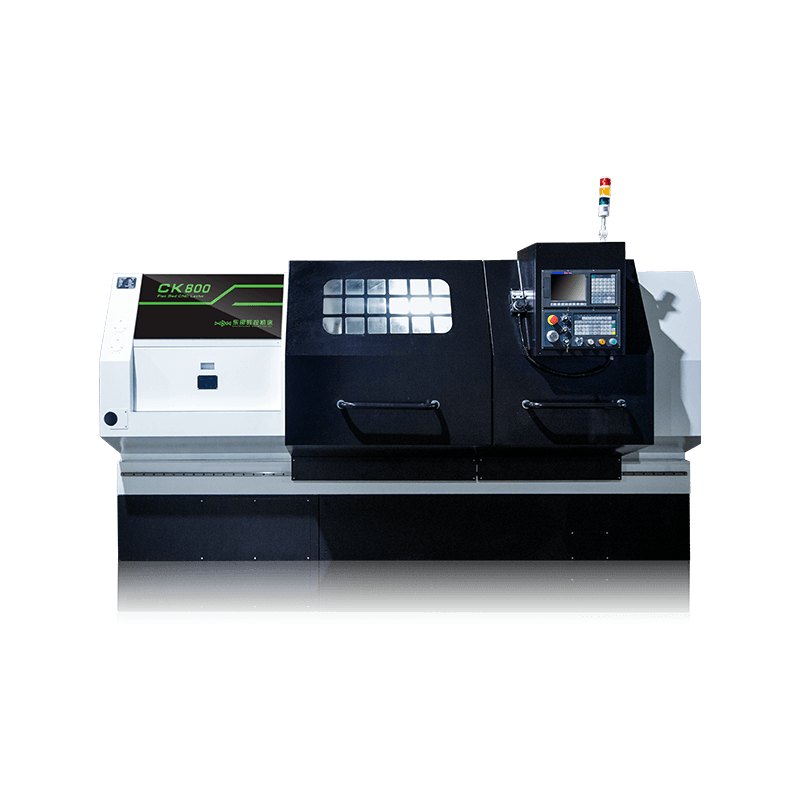

Torno horizontal CNC de servicio pesado Eastern CNC CK800

Posicionamiento del producto: Torno CNC de tamaño mediano y alta resistencia, adecuado para mecanizar cuerpos de válvulas, bridas y piezas giratorias de tamaño mediano.

Marca/Modelo: Máquina de torno de cama plana CNC horizontal Eastern CNC CK800

Principales características y aplicabilidad

• Adopta una estructura de cama horizontal integral con rieles guía rectangulares de alta rigidez, adecuada para entornos de corte de gran volumen y mecanizado de alta rigidez.
• El diseño de la caja del husillo de varias velocidades garantiza la estabilidad incluso en condiciones de corte intenso a baja velocidad y alto torque.
• Mandril estándar de 20″, capaz de mecanizar piezas grandes con un diámetro de aproximadamente ø700mm y una longitud de mecanizado de aproximadamente 1000 milímetros, lo cual es muy práctico dentro del rango de tamaño común en las industrias de válvulas y bridas.
• Soporta diversos sistemas CNC (como SIEMENS 808D / FANUC 0i-TF, etc.), facilitando la integración con diferentes procesos de automatización.

Usos recomendados

• Mecanizado de desbaste/acabado de cuerpos de válvulas de tamaño mediano a grande
• Mecanizado en desbaste de alta resistencia de bridas de diámetro medio
• Torneado potente de materiales difíciles de mecanizar (como aleaciones de acero inoxidable y acero de alta resistencia)

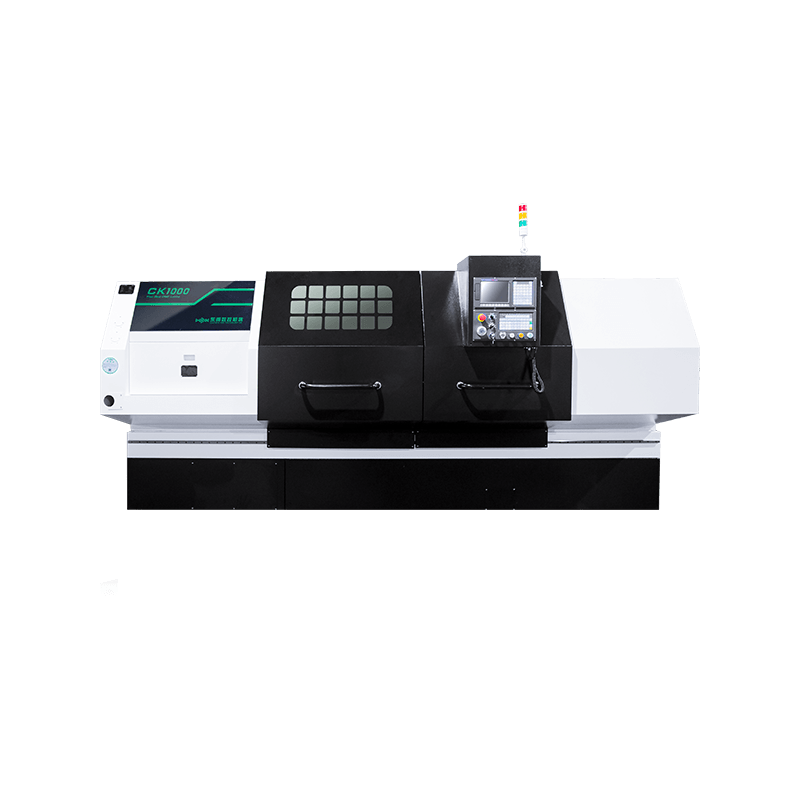

Torno horizontal de servicio pesado y eje largo Eastern CNC CK1000

Posicionamiento del producto: Torno CNC de gran tamaño y alta resistencia, diseñado específicamente para ejes largos y piezas giratorias de gran tamaño y alta resistencia.

Marca/Modelo: Máquina de torno de cama plana CNC horizontal Eastern CNC CK1000

Principales características y aplicabilidad

• Diámetro máximo de mecanizado de hasta φ850 milímetros, longitud 1500 milímetros, adecuado para mecanizar piezas pesadas más grandes y más largas.
• También adopta un diseño de estructura de lecho integral con riel guía rectangular de alta rigidez, que exhibe buena supresión de vibraciones y estabilidad térmica, cumpliendo con los requisitos del proceso de "giro de servicio pesado que prefiere rieles guía tipo caja" mencionados en el artículo.
• El diseño de la caja del husillo con alto par de salida mejora la eficiencia y la precisión en entornos de corte intermitentes de alta resistencia.
• Mandril grande estándar de 25 ″, más adecuado para mecanizar bridas de gran diámetro y piezas de trabajo de eje largo.

Usos recomendados

• Torneado y mecanizado de bridas y placas de bridas de gran diámetro
• Mecanizado de desbaste de componentes de ejes largos, ejes principales de turbinas eólicas y soportes de rodamientos de alta resistencia
• Cuerpos de válvulas de gran tamaño y componentes estructurales de gran tamaño.

Resumen de comparación: CK800 frente a CK1000
