Guía detallada de procesos de torneado CNC: operaciones, herramientas y aplicaciones

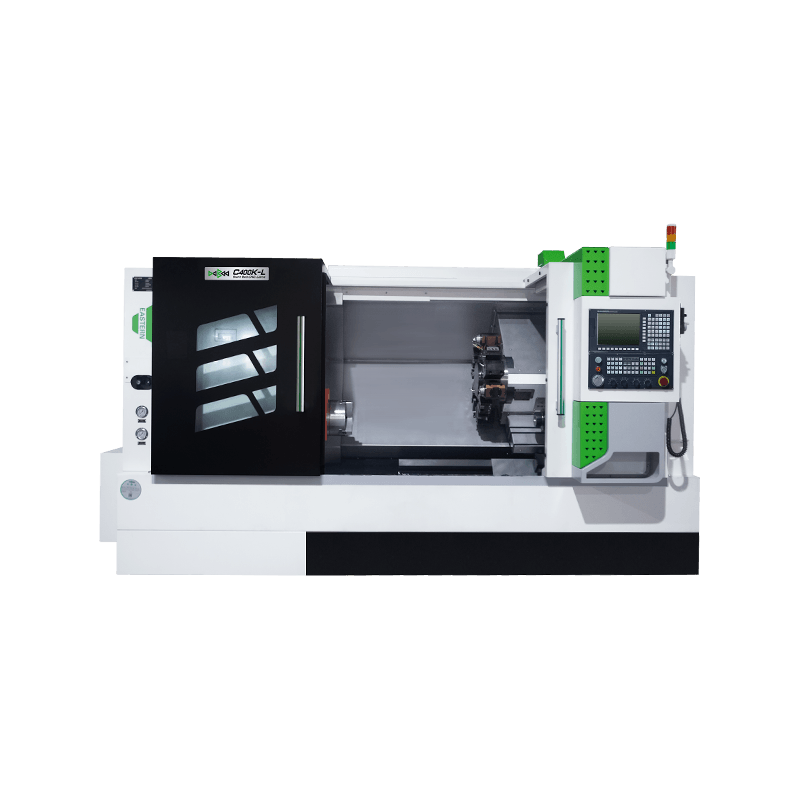

el Mecanizado de torno CNC Flujo de trabajo: desde la sujeción hasta el acabado

El mecanizado de tornos CNC (control numérico por computadora) se erige como uno de los procesos centrales en la fabricación moderna, ya que utiliza un control programado y preciso de las trayectorias de las herramientas para lograr cortes y conformados de alta precisión de materiales como metales y plásticos. Un flujo de trabajo completo de mecanizado de torno CNC abarca varias etapas críticas, cada una de las cuales impacta directamente en la precisión y calidad del componente final.

Análisis de planos → Planificación de procesos → Generación de programas → Preparación de herramientas → Configuración de piezas de trabajo → Configuración de herramientas → Mecanizado de desbaste → Mecanizado de acabado → Inspección y almacenamiento

el workholding stage serves as the foundation of the entire workflow; the workpiece is typically positioned and secured using fixtures such as three-jaw self-centering chucks, four-jaw independent chucks, or centers and steady rests. This ensures that the workpiece remains free from displacement or vibration throughout the machining process. Workholding precision directly determines the datum accuracy for all subsequent operations; therefore, the operator must carefully calibrate for runout, with radial runout error generally required to be within 0.01 mm.

Una vez que se completa la configuración y programación de la herramienta, la máquina ejecuta las operaciones (secuenciación de torneado en desbaste, torneado semiacabado y torneado de acabado) de acuerdo con instrucciones de código G preestablecidas. Al reducir progresivamente la profundidad de corte y la velocidad de avance, el proceso finalmente logra las tolerancias dimensionales, las tolerancias geométricas y los requisitos de acabado superficial especificados en los dibujos de ingeniería.

Clasificación de operaciones de mecanizado típicas

Procesos básicos de torneado

Los tornos CNC son capaces de ejecutar una amplia gama de procesos de corte fundamentales, cumpliendo así los requisitos de forma para la mayoría de piezas con simetría rotacional:

• Girando la cara

Elimina el exceso de material de la cara final de la pieza de trabajo, establece una referencia axial y garantiza la planitud.

• Torneado exterior

Mecaniza superficies cilíndricas y permite un control preciso del diámetro; esta constituye la operación de giro más fundamental.

• Perforación

Crea orificios pasantes o ciegos a lo largo de la línea central de la pieza de trabajo, a menudo seguidos de un acabado fino con una herramienta perforadora.

• Aburrido

Agranda con precisión los orificios existentes, mejorando así la precisión del diámetro del orificio y la calidad de la superficie del orificio interno.

• Torneado cónico

Mecaniza superficies externas o internas con un cono estándar, generalmente para aplicaciones que requieren ajustes de acoplamiento.

• Torneado de perfil

Utiliza programación de contornos para mecanizar características de perfiles complejos, como superficies curvas y arcos.

Procesos de la etapa de mecanizado: distinciones entre torneado de desbaste y torneado de acabado

En la producción real, a menudo se interpone una operación de torneado semiacabado entre estas dos etapas; Se deja un margen de mecanizado de 0,3 a 0,5 mm para que sirva como transición antes de terminar el torneado. Este paso elimina aún más la deformación por tensión interna inducida por el torneado en bruto, asegurando así la estabilidad dimensional durante el posterior proceso de torneado final.

Procesos de mecanizado de características: roscado, ranurado y corte

Torneado de hilo Es uno de los procesos de mecanizado de características más representativos que se realizan en tornos CNC. Al sincronizar con precisión el codificador del husillo con el eje de avance, se logra un control vinculado en el que la velocidad de avance por revolución es estrictamente igual al paso de rosca. Los sistemas CNC admiten comandos especializados, como G32 (corte de rosca) y G76 (ciclo de roscado compuesto), lo que permite el mecanizado de varios tipos de rosca, incluidas roscas métricas, imperiales, para tubos y cónicas. La precisión típica de la rosca puede alcanzar la clase de tolerancia 6g/6H, con una rugosidad superficial de Ra ≤ 1,6 μm.

el proceso de ranurado se utiliza para mecanizar canales anulares como ranuras de alivio, ranuras de sellado y ranuras para juntas tóricas. El ancho de la herramienta ranuradora debe coincidir con el ancho de ranura requerido; Durante el corte, se requiere una velocidad de avance baja (0,03–0,08 mm/rev) para evitar la rotura de la herramienta. Para ranuras anchas, normalmente se emplea un enfoque combinado, que implica múltiples cortes radiales profundos seguidos de una pasada lateral para completar la característica.

el proceso de corte sirve como operación final en la producción en masa de piezas a partir de barras; Implica alimentar una herramienta de corte radialmente hacia adentro, hacia la línea central de la pieza de trabajo, para separar la pieza terminada de la barra. Durante el proceso de corte, se debe mantener un suministro constante de fluido de corte para evitar que la punta de la herramienta se astille o se fracture debido a la acumulación de calor de corte.

Procesos de mecanizado en diferentes tipos de tornos CNC

A medida que las demandas de fabricación se han diversificado, los tornos CNC modernos han evolucionado más allá de las configuraciones tradicionales de 2 ejes para abarcar una variedad de modelos de máquinas avanzadas, ampliando significativamente las capacidades de mecanizado de una sola máquina herramienta.

Procesos de fresado del eje Y en tornos CNC

Al agregar una capacidad de movimiento lineal del eje Y al eje C estándar (control de orientación del husillo), el torno obtiene la capacidad de mecanizar orificios excéntricos, chaveteros y superficies planas. Las herramientas motorizadas están montadas en la torreta, lo que permite operaciones combinadas de torneado y fresado sin necesidad de accesorios secundarios, lo que reduce significativamente los errores asociados con la transferencia de la pieza de trabajo entre operaciones.

Procesos de mecanizado en tornos CNC de doble husillo

Equipadas con un husillo delantero y trasero, estas máquinas transfieren automáticamente una pieza desde el husillo delantero (donde se completa el mecanizado frontal) al subhusillo para el mecanizado posterior, eliminando la necesidad de voltear o volver a colocar manualmente. Esta configuración es particularmente adecuada para piezas complejas de tipo eje y disco que requieren mecanizado en ambos extremos, lo que resulta en una reducción del tiempo de ciclo de más del 40 %.

Proceso integrado de torneado y fresado

Al integrar un husillo de torneado y un husillo de fresado (con un eje B pivotante), este proceso permite completar todas las operaciones, desde torneado externo hasta fresado de cinco lados, dentro de una única configuración de pieza de trabajo. Es ideal para componentes de formas complejas en las industrias aeroespacial, médica y de fabricación de moldes; Al eliminar los errores acumulativos asociados con múltiples configuraciones, logra un nivel de precisión general de IT5.

Guía para la selección óptima de herramientas para el mecanizado de tornos CNC

el judicious selection of cutting tools is critical to ensuring machining quality, enhancing efficiency, and reducing costs. Tool selection requires a comprehensive assessment of various factors, including workpiece material, machining operations, machine tool power, and cooling methods.

Principios de selección de herramientas: Para mecanizar acero al carbono estándar, las plaquitas recubiertas de clase P (azul) son la opción preferida; para acero inoxidable, seleccione clase M (amarillo); para hierro fundido, seleccione clase K (rojo). Al mecanizar materiales difíciles de cortar (como aleaciones o superaleaciones de titanio), priorice el uso de portaherramientas especializados equipados con canales de refrigerante internos; esto dirige el fluido de corte directamente a la punta de la herramienta, reduciendo efectivamente las temperaturas de corte en más del 50%.

Estrategias de mecanizado para diversas piezas de trabajo en tornos CNC

• Componentes automotrices

Cigüeñales, árboles de levas, pasadores de pistón, discos de freno, etc. Estas piezas exigen un alto rendimiento de producción y una consistencia excepcional; Se emplean ampliamente líneas de producción con husillos dobles y sistemas automatizados de carga/descarga, con requisitos de tolerancia que suelen estar dentro de ±0,005 mm.

• Componentes tipo eje

Ejes de transmisión, husillos, husillos y otros ejes delgados. Estos requieren el apoyo de un apoyo estable o un apoyo seguidor para evitar vibraciones de mecanizado, y se utiliza una estrategia de torneado segmentado para mantener la coaxialidad.

• Componentes hidráulicos

Cuerpos de cilindros hidráulicos, bloques de válvulas y vástagos de pistón. Las superficies de sellado de los orificios internos requieren una rugosidad superficial de Ra ≤ 0,4 μm, lo que normalmente requiere un proceso de taladrado de precisión seguido de lapeado; Las superficies externas cromadas utilizan un proceso combinado de torneado y rectificado de precisión.

• Componentes tipo disco

Bridas, tapas de extremo, anillos de engranaje, etc. Estas piezas requieren sujeción tanto en el lado frontal como en el posterior, con un enfoque crítico en controlar el descentramiento y el paralelismo de la cara. Los tornos de doble husillo permiten el mecanizado completo de ambas caras en una única operación de carga.

• Componentes del cubo de rueda

Los bujes de rueda de aleación de aluminio exigen un enfoque simultáneo en un diseño liviano y alta precisión. El mecanizado se realiza mediante torneado de alta velocidad (1200–2500 rpm) utilizando plaquitas PCD; el orificio interno y la cara se mecanizan en una única configuración de sujeción para garantizar una tolerancia de desviación de ≤ 0,1 mm.
