Utilice tornos verticales para un procesamiento innovador

Más información sobre tornos verticales

En la marea de la revolución industrial, la fabricación mecánica ha traspasado continuamente los límites, y el nacimiento de tornos verticales es un hito en la colisión entre la sabiduría humana y las grandes necesidades de procesamiento. Frente a "gigantes" como las turbinas de vapor, los engranajes gigantes y los anillos aeroespaciales, la estabilidad y las limitaciones de espacio de los tornos horizontales tradicionales se han convertido en cuellos de botella. Tornos verticales Con un diseño de husillo vertical, la gravedad se convierte en ventajas de sujeción, lo que hace que los problemas de procesamiento de piezas de trabajo con sobrepeso y gran diámetro sean fáciles de resolver.

Los tornos verticales son un tipo especial de máquina herramienta cuyo husillo (eje de sujeción de la pieza de trabajo) es perpendicular al suelo, la pieza de trabajo se fija verticalmente en el banco de trabajo y la herramienta se mueve horizontalmente para cortar. En comparación con los tornos horizontales tradicionales (husillos horizontales), las estructuras verticales son particularmente adecuadas para procesar piezas de trabajo en forma de disco o anillo de gran diámetro y peso pesado, como grandes engranajes, turbinas, ruedas, etc.

Características estructurales de los tornos verticales.

El alma de un torno vertical reside en la disposición vertical del husillo y el suelo, con una mesa de trabajo giratoria circular que puede transportar decenas de toneladas de piezas. Este diseño utiliza inteligentemente la gravedad para fijar de forma natural la pieza de trabajo, evitando el riesgo de deformación causada por la sujeción en voladizo del torno horizontal. La herramienta del torno vertical se alimenta en dirección horizontal y el módulo de torreta múltiple puede transportar una variedad de herramientas como torneado, fresado y taladrado para lograr "un procesamiento multifacético de sujeción única". La estructura vertical "extiende" los componentes principales hacia arriba, ahorrando en gran medida el espacio horizontal del taller. Al mismo tiempo, el diseño abierto del banco de trabajo es conveniente para elevar piezas de trabajo grandes. El operador puede observar el estado del procesamiento a corta distancia y ajustar los parámetros rápidamente. Esta ventaja de "pequeño espacio y gran rango de procesamiento" es especialmente adecuada para empresas con espacio de planta limitado pero tamaños de piezas de trabajo variables.

¿Cuáles son las ventajas de los tornos verticales frente a los tornos horizontales?

En el ámbito de la fabricación de piezas de gran tamaño, los tornos verticales son como un "gigante industrial". Su exclusivo diseño de estructura vertical subvierte la lógica de procesamiento tradicional y se convierte en sinónimo de alta precisión, alta eficiencia y alta estabilidad. Sus características estructurales centrales son el "código central" de su victoria en el sector de la fabricación pesada.

En comparación con los tornos horizontales, su mesa de trabajo circular utiliza la gravedad para fijar de forma natural piezas de trabajo grandes, resolviendo por completo el problema de la deformación saliente; el diseño vertical ahorra el 70% del espacio horizontal, pero puede manejar fácilmente "gigantes" como bridas de energía eólica y anillos aeroespaciales con un diámetro de más de 10 metros; la columna de alta rigidez y el sistema de alimentación horizontal permiten que la fuerza de corte llegue directamente a la base, con una precisión estable de nivel de micras y una eficiencia duplicada. Ya sea por estabilidad, utilización del espacio o capacidad de procesamiento de piezas complejas, los tornos verticales son "motores de eficiencia" insustituibles en el campo de la fabricación pesada.

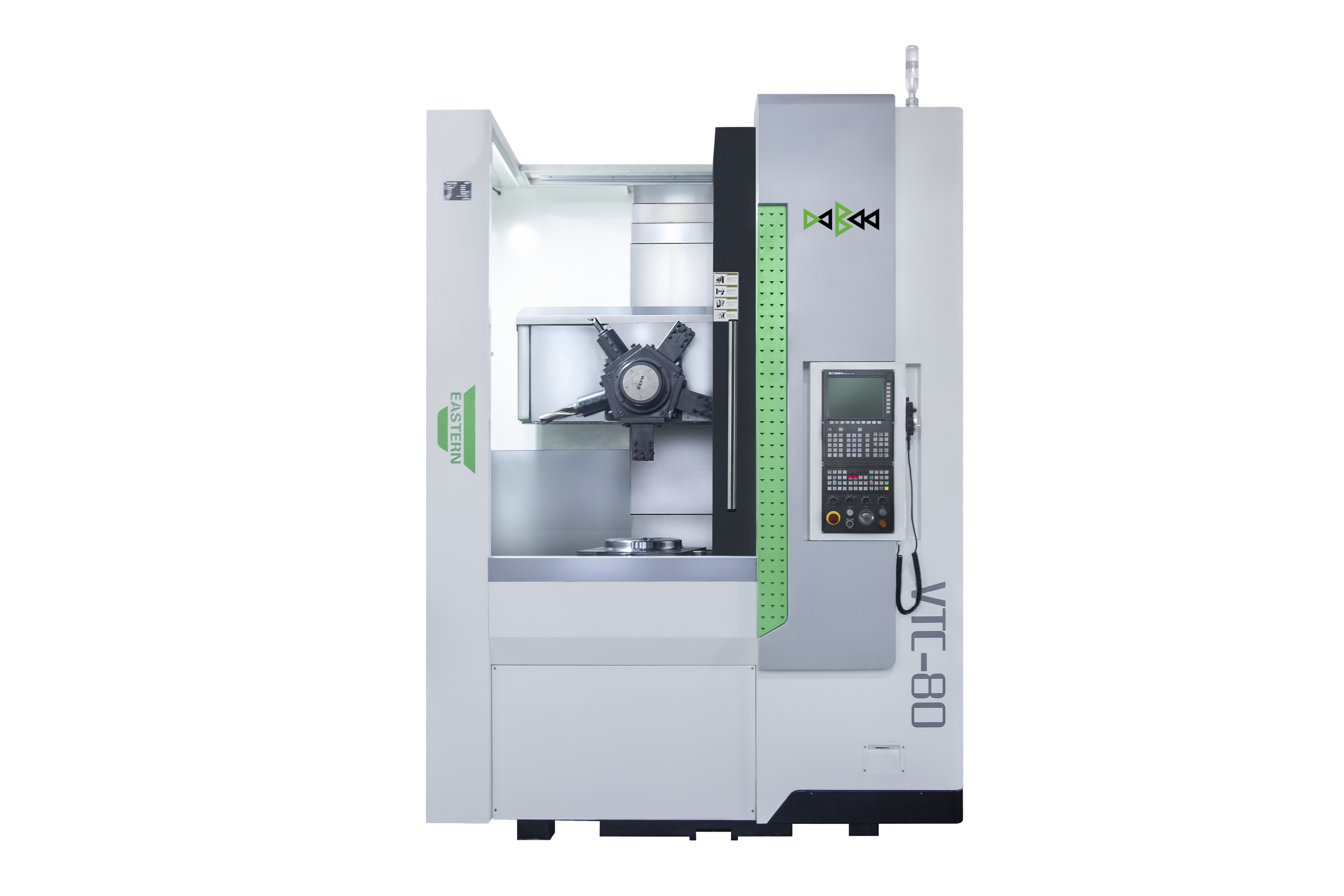

¿Por qué elegir el torno vertical VTC80? ——¡Defina un nuevo punto de referencia para la fabricación de precisión eficiente con fuerza vertical!

Como modelo de tornos verticales que integran tecnología de punta internacional, Torno vertical VTC80 Se basa en una estructura de husillo vertical y está especialmente diseñado para girar piezas de disco grandes y piezas de formas complejas. Utiliza guías lineales de rodillos de alta resistencia, buena rigidez de corte y respuesta dinámica tan rápida como el viento. Incluso con un procesamiento de alta carga a largo plazo, la precisión sigue siendo tan estable como una roca y la vida útil es larga. Ya sea la superficie curva tallada del cubo de la rueda del automóvil, la rosca multidimensional del impulsor de la bomba de agua o la superficie cónica de forma especial de la cubierta del extremo del motor, el VTC80 puede manejarlo fácilmente y es perfectamente compatible con los requisitos de corte de alta velocidad de metales ferrosos y no ferrosos.

Lo que es más encomiable es que VTC80 utiliza la "magia espacial" de la estructura vertical para lograr una gran capacidad de carga en un área limitada: las piezas de trabajo radiales grandes se colocan firmemente sobre el banco de trabajo y la sujeción asistida por gravedad evita la deformación; el diseño compacto axial es adecuado para el procesamiento eficiente de piezas de trabajo grandes con dimensiones axiales pequeñas y formas complejas, y se pueden agregar módulos de fresado, ¡una máquina con múltiples funciones! Conviértase en la opción para mejorar la calidad y la eficiencia en las industrias automotriz, de bombas de agua, de motores y otras.

Diámetro máximo de rotación de la cama: Φ900mm

Altura máxima de giro: 650 mm

Diámetro máximo de giro: Φ800mm

Par de salida del husillo: 1200Nm
