Comprensión del torno CNC de bancada de rieles altos y bajos: información sobre estructura, diseño y rendimiento

La relación entre el riesgo de vibración/resonancia de corte y la estructura de la bancada de la máquina

Cortar la vibración en un torno cnc Es fundamentalmente un acoplamiento entre la interacción herramienta-pieza de trabajo y los modos estructurales de la máquina. Una base con rigidez desigual o un tramo largo y ligeramente apoyado puede reducir las frecuencias naturales en el rango de excitación del husillo-herramienta, fomentando la vibración regenerativa y un acabado superficial deficiente. Por lo tanto, los diseñadores tratan la plataforma como parte del sistema dinámico: aumentar la rigidez local y agregar amortiguación o elementos de masa sintonizados aumenta las frecuencias modales y reduce la amplitud resonante, lo que ayuda a la máquina a mantener condiciones de corte estables con ajustes prácticos de avance y profundidad. Las bancadas inclinadas/anguladas comúnmente utilizadas en las familias de tornos modernas también ayudan a la evacuación de virutas y cambian las formas modales, lo que puede reducir algunos modos de vibración.

Cómo diseñar una plataforma de máquina con rieles altos y bajos para equilibrar resistencia, rigidez y peso

un La cama con barandilla alta y baja (a veces llamada cama con barandilla doble o cama escalonada) busca concentrar el material donde contribuye más a la rigidez y, al mismo tiempo, reducir el peso en otros lugares. Estrategias clave: utilizar un riel alto más grueso directamente debajo del carro para maximizar el módulo de sección donde los momentos de flexión son mayores; use un riel bajo más bajo y más ancho para cortar y estabilizar la sección transversal general; aplicar geometría interna nervada para aumentar el segundo momento del área sin agregar masa sólida; y elija estructuras fundidas o soldadas con características de amortiguación interna (por ejemplo, redes de nervaduras, amortiguadores sintonizados). Los análisis modales y estáticos de elementos finitos durante el diseño permitieron a los ingenieros trasladar el metal de regiones de baja deformación a zonas de alta deformación, logrando un compromiso pragmático entre rigidez y masa.

Las funciones y fuerzas realizadas por los rieles altos y bajos.

El riel alto normalmente soporta los carriles del carro y absorbe las cargas verticales y de flexión primarias del corte. Necesita una superficie guía endurecida y resistente al desgaste y una mayor rigidez local. La función del riel bajo es resistir la torsión, proporcionar estabilidad lateral y servir como vía de reacción para la flexión general de la cama. En condiciones de corte intenso, el riel alto recibe cargas de contacto concentradas, mientras que el riel bajo distribuye la flexión y el corte globales a lo largo de una huella más amplia; ambos deben diseñarse juntos para controlar la deflexión relativa y mantener la precisión del centro de la herramienta.

El rendimiento real de varios diseños de rieles altos y bajos, comentarios de la industria

En la producción real, el rendimiento de los tornos de riel alto-bajo depende de qué tan bien se alinea el diseño mecánico con las necesidades de la aplicación. Las máquinas con una diferencia moderada en la altura de los rieles suelen lograr un buen equilibrio entre rigidez y accesibilidad. Mientras tanto, los desplazamientos de rieles más grandes pueden mejorar la amortiguación de las vibraciones, pero requieren sistemas de alineación más complejos. Los comentarios de la industria sugieren que estos diseños son especialmente beneficiosos para cortes de alta resistencia, ejes de precisión y componentes de gran diámetro, ya que mantienen un rendimiento estable bajo cargas variables.

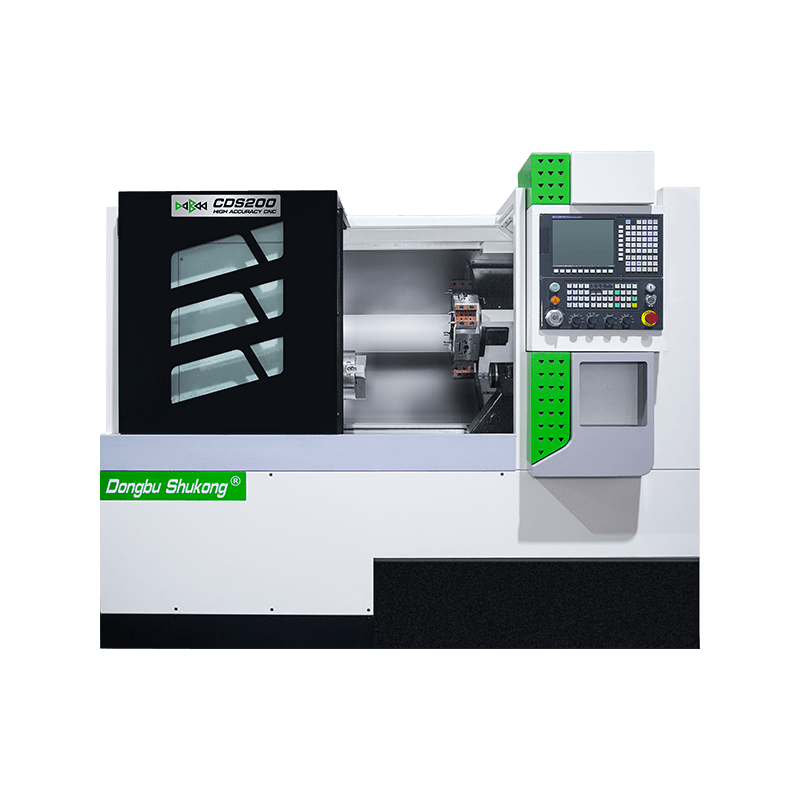

Recomendaciones de productos y comparaciones de parámetros de productos CDS100 y CDS200 de Eastern CNC

Dos modelos representativos de la CDS100 y CSD200, muestran diferentes interpretaciones del concepto de carril alto-bajo.

Ambos modelos emplean estructuras de lecho nervado cuidadosamente analizadas y sistemas de guía lineal que respaldan un mecanizado estable a largo plazo. El CDS100 enfatiza el diseño compacto para piezas de precisión generales, mientras que el CDS200 apunta a aplicaciones más pesadas donde es beneficiosa una rigidez adicional.

El torno CNC con bancada de riel alto y bajo representa un equilibrio refinado entre fuerza, control de vibración y estabilidad operativa. A través de un cuidadoso diseño e ingeniería de materiales, esta estructura continúa recibiendo un reconocimiento positivo en diversas industrias del mecanizado. Modelos como el CDS100 y CDS200 demuestre cómo la geometría optimizada del lecho puede contribuir directamente a la consistencia del mecanizado, una mayor vida útil de la herramienta y una confiabilidad general de la producción.
