Componentes y principio de funcionamiento de un torno vertical

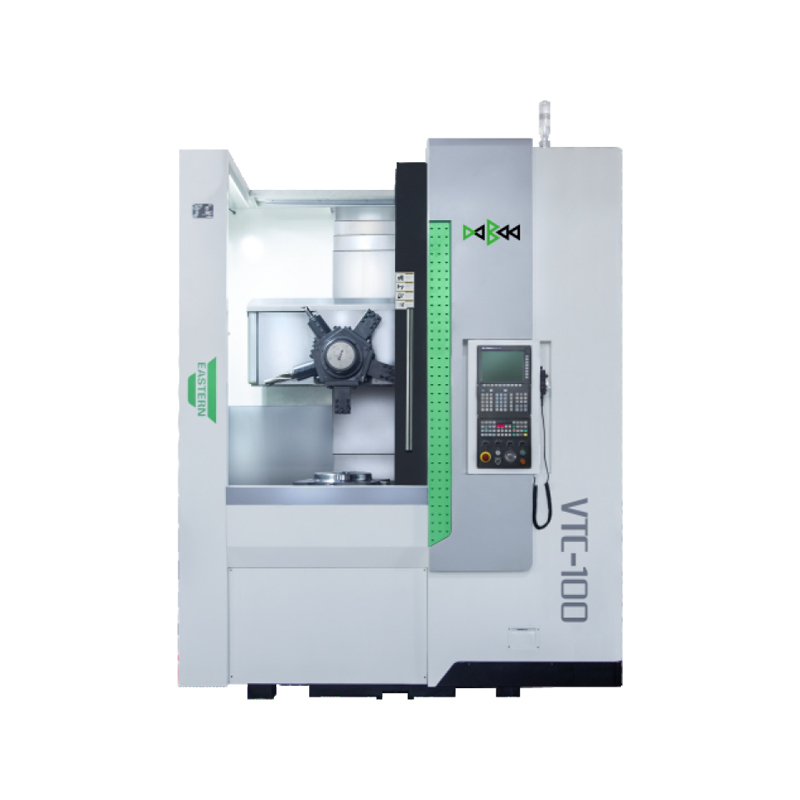

A torno vertical , también conocido como torno de giro vertical (VTL), es un tipo de máquina herramienta que funciona con su huso en una orientación vertical. Es especialmente adecuado para procesar piezas de trabajo grandes, pesadas y asimétricas.

La estructura de un torno vertical incluye varios componentes centrales:

Base y columna: La base admite toda la máquina, mientras que la columna proporciona rigidez y soporte estructural para el carro vertical.

Tabla rotativa (meseta de trabajo): Posicionado horizontalmente, esta tabla de gran diámetro contiene la pieza de trabajo y gira durante el mecanizado. Reemplaza el huso que se encuentra en los tornos horizontales.

Costa de tren y cabeza de herramienta: El riel cruzado admite cabezales de herramientas y se mueve vertical u horizontalmente. El cabezal de la herramienta realiza operaciones de corte y puede controlarse manual o numéricamente.

Sistema de accionamiento: Conduce la tabla rotativa y el movimiento de la herramienta, generalmente utilizando motores eléctricos y cajas de cambios.

Sistema de control: Los tornos verticales modernos utilizan sistemas CNC (control numérico de computadora) para administrar con precisión las operaciones de corte y coordinar el movimiento.

Principio de trabajo: En funcionamiento, la pieza de trabajo se sujeta a la tabla rotativa, que gira en un eje vertical. La herramienta de corte se alimenta a la pieza de trabajo, ya sea vertical u horizontalmente, dependiendo del proceso de mecanizado requerido. La herramienta de corte elimina el material de la superficie para lograr la forma o dimensión deseada.

¿Cuáles son las ventajas de los tornos verticales para mecanizar piezas de trabajo de gran diámetro?

Los tornos verticales son particularmente adecuados para procesar piezas de trabajo grandes y pesadas, como las que se encuentran en la generación de energía, las industrias aeroespaciales o marinas. Su orientación vertical ofrece varias ventajas:

Agua asistida por gravedad: Las piezas de trabajo pesadas se pueden montar y soportar fácilmente por la mesa, utilizando la gravedad para estabilizarlas.

Rigidez mejorada: El diseño de tornos verticales mejora la estabilidad de corte, especialmente para piezas anchas o altas.

Mejor eliminación de chips: Los chips se alejan de la zona de corte debido a la gravedad, reduciendo la acumulación y la acumulación de calor.

Estas características hacen que los tornos verticales sean altamente eficientes cuando se trata de bridas de gran tamaño, engranajes, volantes o carcasas de rodamientos.

¿Cómo difieren los tornos verticales en la configuración y la operación en comparación con los tornos horizontales tradicionales?

En los tornos horizontales, el huso y la pieza de trabajo se encuentran en un eje horizontal, y la configuración a menudo requiere un equilibrio preciso para grandes partes. Los tornos verticales, por el contrario, simplifican la carga de piezas de trabajo pesadas porque se colocan planos sobre la mesa.

Otras diferencias clave incluyen:

Utilización del espacio: Los tornos verticales a menudo ocupan menos espacio en el piso para componentes altos.

Acceso al operador: Los operadores pueden llegar más fácilmente al área de corte en tornos verticales, mejorando la visibilidad durante la configuración y la inspección.

Movimiento de la herramienta: En los tornos verticales, las herramientas generalmente se mueven vertical y radialmente en lugar de longitudinalmente.

Estas distinciones diferencian los flujos de trabajo y las estrategias operativas en comparación con las máquinas horizontales.

Aplicaciones de tornos verticales en la industria pesada

Los tornos verticales se usan ampliamente en sectores que requieren un mecanizado de alto par de componentes de servicio pesado, como:

Generación de energía y energía: Piezas de turbina, carcasas generadoras.

Aeroespacial y aviación: Anillos del motor, anillos estructurales.

Minería y construcción: Rodamientos grandes, engranajes y acoplamientos.

Ingeniería marina: Pélicos de hélice, partes del timón.

Su capacidad para manejar materiales desafiantes y piezas de trabajo pesadas los hace esenciales en las industrias donde la precisión y la fuerza son críticos.

Tipos de tornos verticales basados en la estructura y el alcance de la aplicación

Los tornos verticales se pueden clasificar en diferentes tipos:

Torno vertical de una sola columna: Compacto y adecuado para componentes de tamaño mediano.

Torno vertical de doble columna: Ofrece una estabilidad mejorada y es ideal para piezas de trabajo muy grandes o pesadas.

CNC Torneo vertical: Integra lógica programable para mecanizado automatizado y complejo.

Torno vertical manual: Bueno para operaciones más simples o tiendas de mantenimiento.

Cada tipo satisface una necesidad específica, tamaño de equilibrio, precisión y nivel de automatización.

Los tornos verticales juegan un papel crucial en el mecanizado moderno, especialmente cuando se trata de partes grandes, pesadas o de forma incómoda. Su orientación vertical proporciona beneficios mecánicos y operativos que los distinguen de los tornos tradicionales. Con varias configuraciones y aplicaciones en todas las industrias, los tornos verticales continúan apoyando tareas de producción de alta precisión y alta capacidad.
